用CAD画建筑施工图轴线如何画出来？

　　介绍：用CAD来画轴线，首先定义下图层（轴线图层，点画线，红色）之后应用直线命令来按照选用的图纸来画轴线定位。建议使用天正建筑，点取绘制轴网命令，这样就可以在输入数据后自动生成轴网了。

　　轴线：是指由被摄对象的视线方向、运动方向和相互之间的关系形成一条假定的直线。由视线方向和运动方向形成的轴线称为方向轴线，由相互之间位置（两个人物以上）形成的轴线谓之关系轴线。轴线(axis)，一般是指把平面或立体分成对称部分的直线；是指一个物体或一个三维图形绕着旋转或者可以设想着旋转的一根直线。轴线，又可以称为“中轴线”、“中心线”。

　　CAD：计算机辅助设计(CAD-computer AIded design)指利用计算机及其图形设备帮助设计人员进行设计工作。 在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。

建筑施工图轴线的方法：

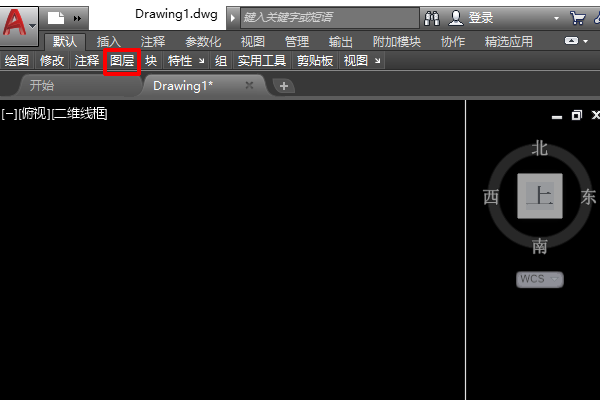

1、打开CAD，在上面的选项栏中找到“图层”按钮。

2、悬停“图层”按钮后，选择“图层特性”。

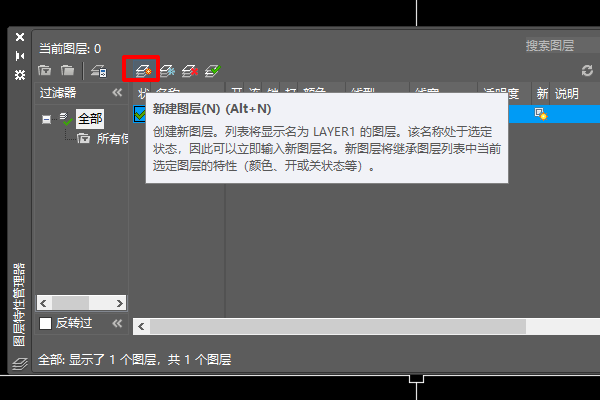

3、在“图层特性”中，新建“图层”。

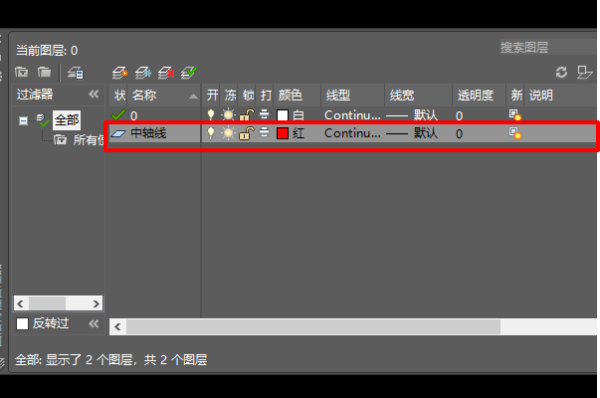

4、设置“图层”的轴线名称，并把图层颜色改为红色。

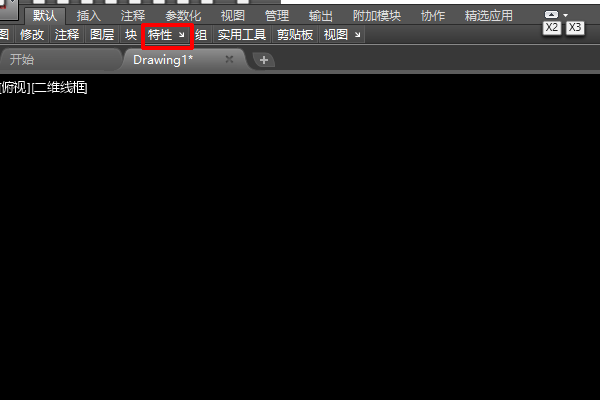

5、回到主页面之后点击界面上方的“特性”选项。

5、悬停“特性”后，选择“线性”。

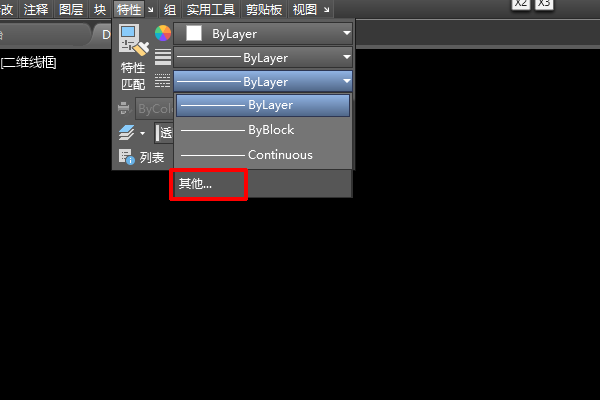

6、在“线性”下拉菜单中，选择“其他”。

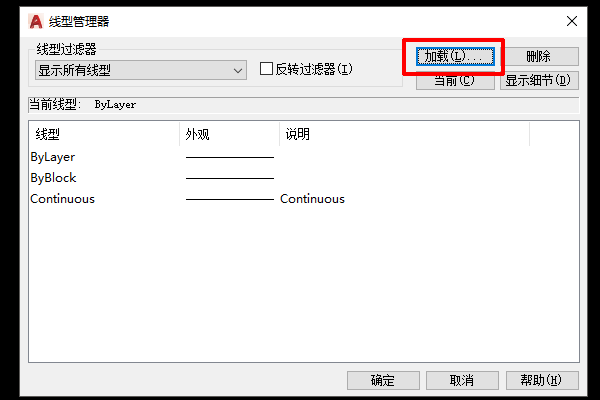

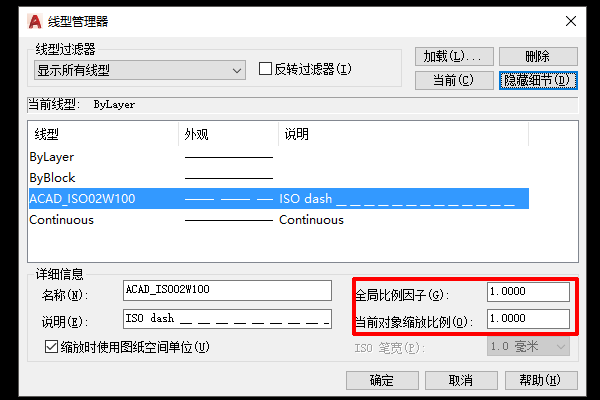

7、弹出“线性管理器”的窗口后，点击“加载”。

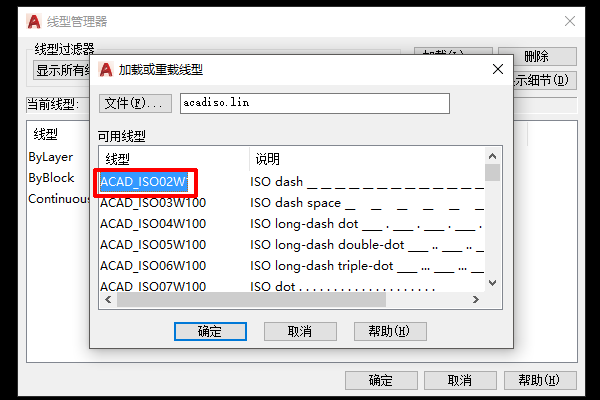

8、选择“aCAD_ios02w”，点击确定。

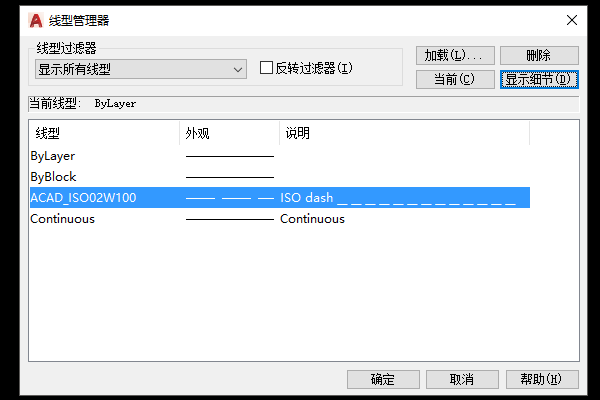

9、加载“aCAD_ios02w”后，选择“显示细节”。

10、设置“全局比例因子”。

11、返回界面点击直线，就可以画出标准的建筑轴线了。可以根据自己的审美观调节比例的大小。
