如何用CAD画立体图

材料/工具：CAD

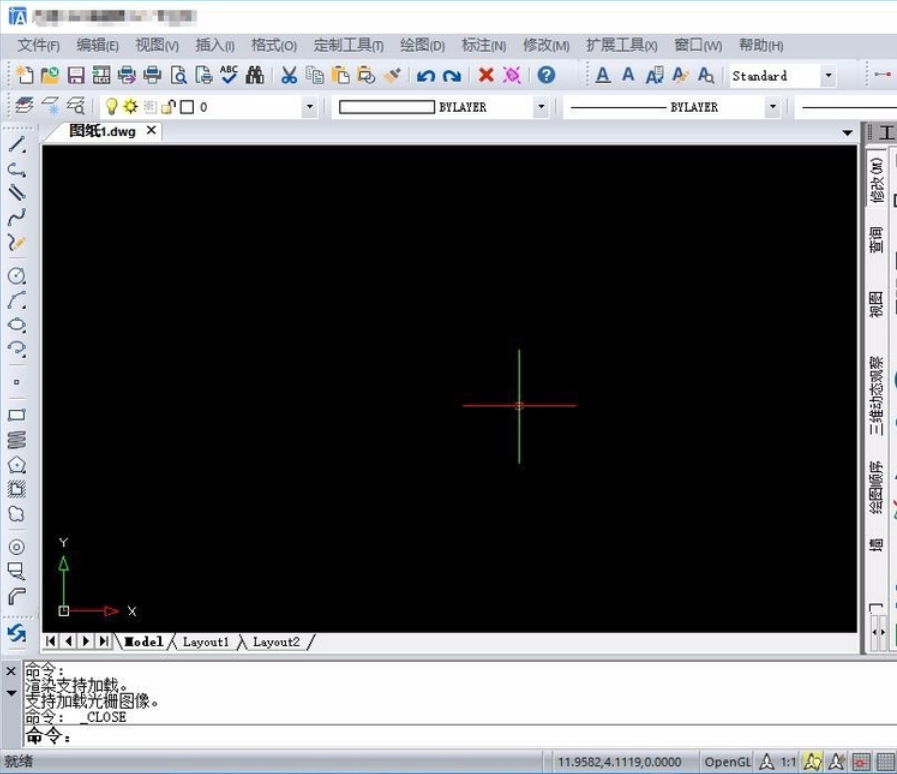

1、首先打开CAD编辑器软件，进入页面。

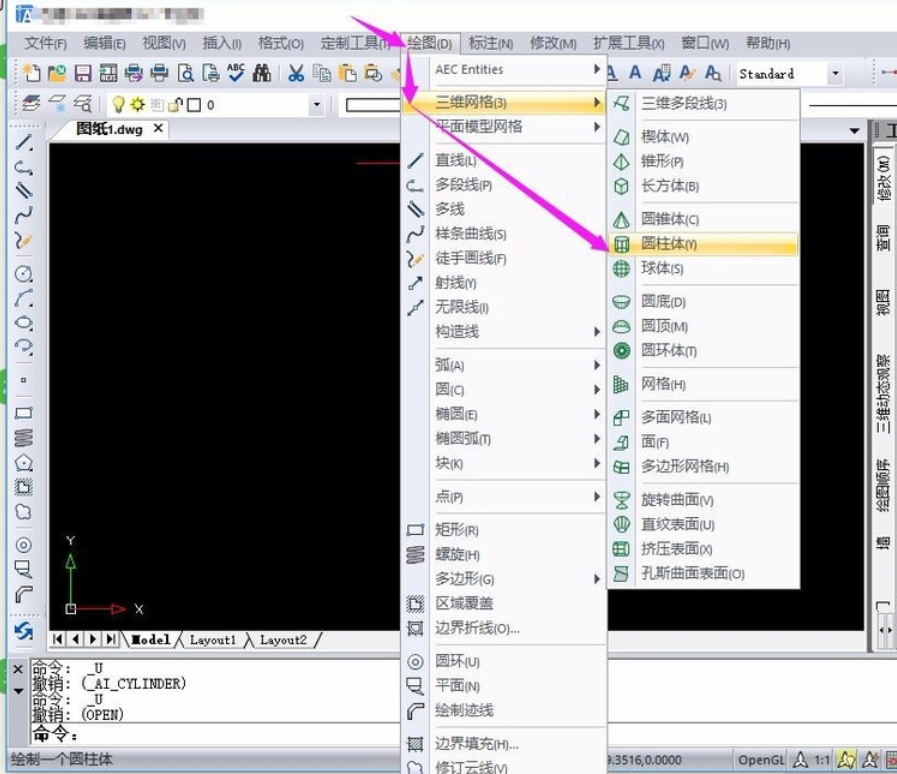

2、之后在上部的操作栏里选择绘制三维网格圆柱体

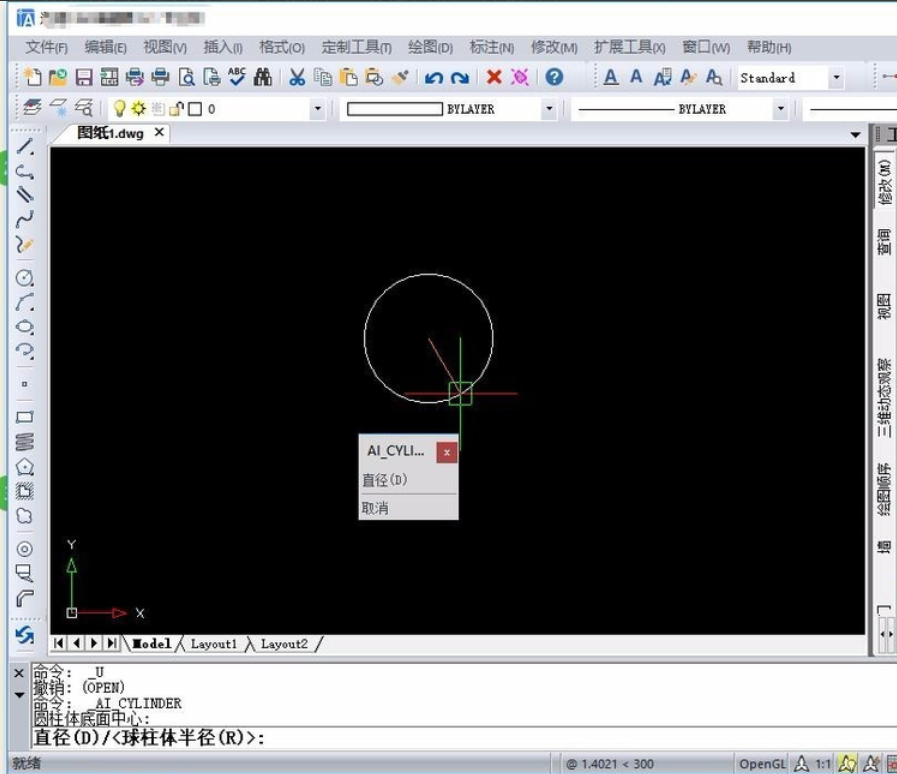

3、之后将鼠标移动到绘制界面。拉动鼠标，绘制一个圆，这这是圆柱体的地面。

4、之后在下面的命令栏里，输入圆柱体的半径或者直径。这里输入的值为：5，点击回车键。

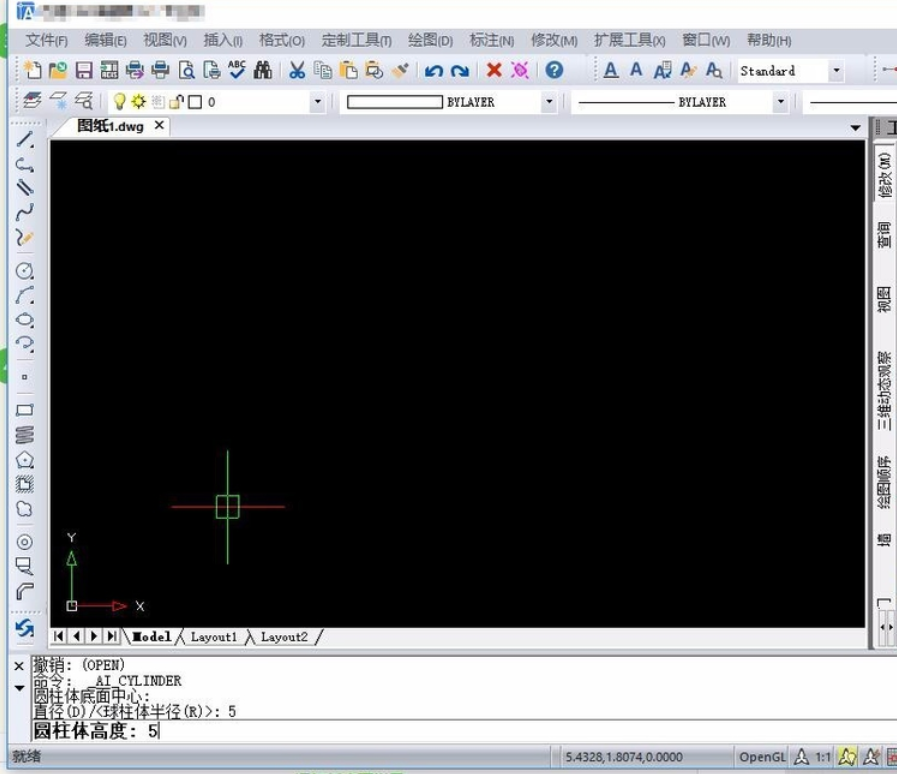

5、接着输入高度这里值也为5，点击回车键

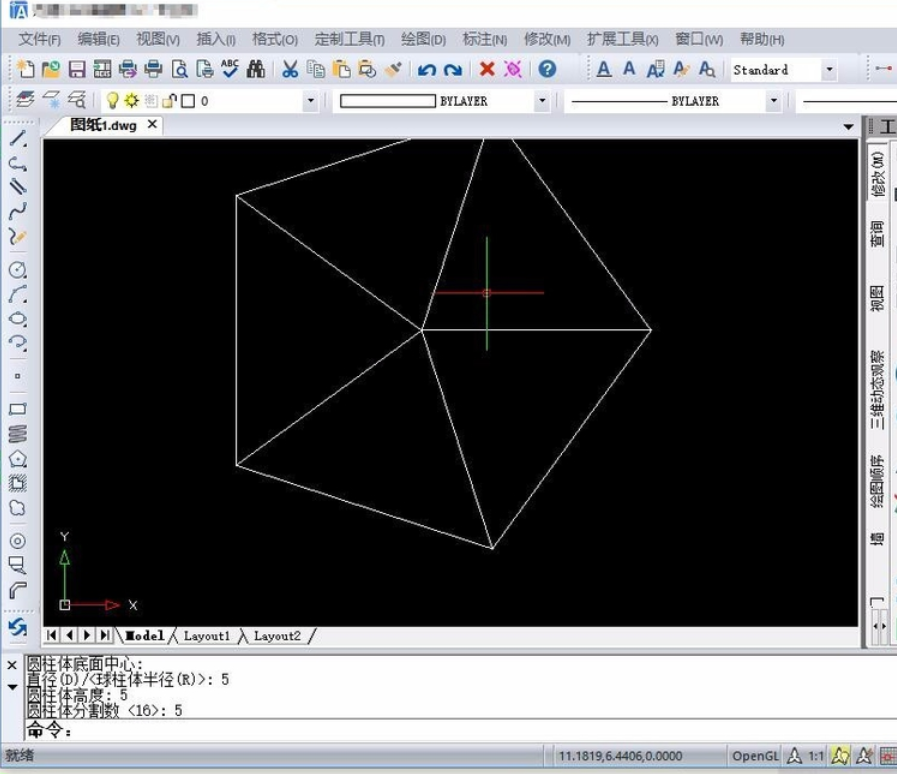

6、之后继续输入分割体数。这里值为5，点击回车。之后圆柱体的平面效果图就出来了

7、再继续回到操作栏。

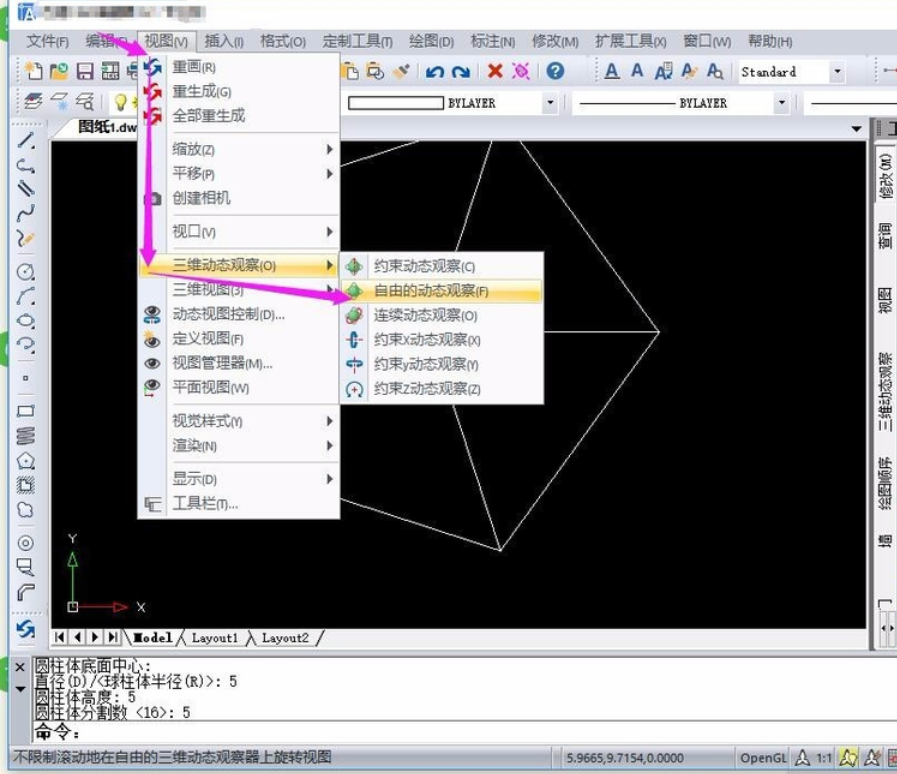

8、之后拉动鼠标就可以观看三维的图纸了。

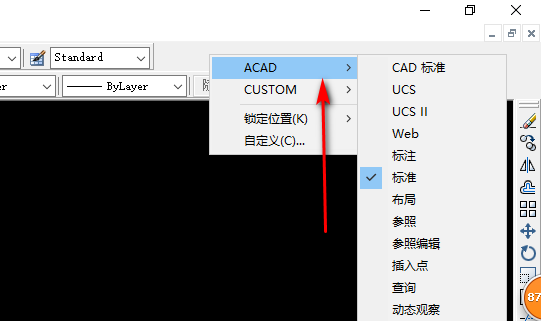

1、打开CAD，鼠标右键点击任务栏，然后点击aCAD。

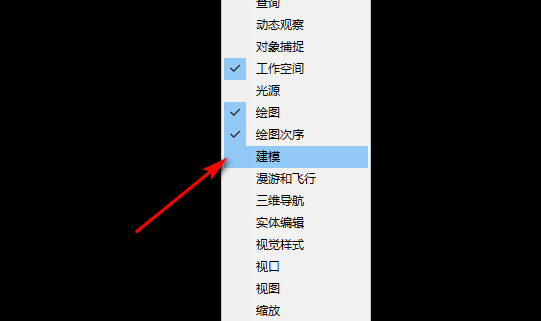

2、点击aCAD后，点击建模。

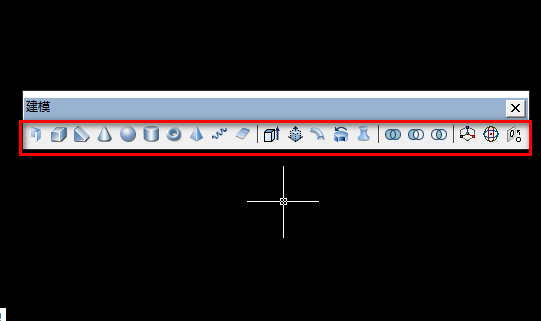

3、点击建模后，弹出建模窗口，可以选择要画的立体图。

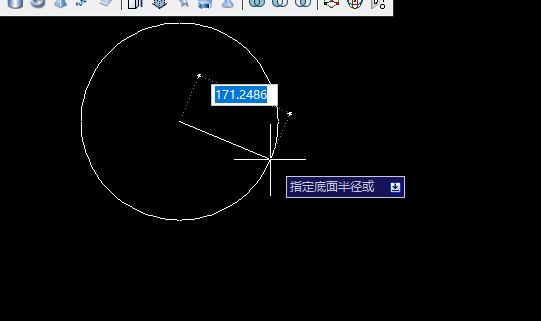

4、点击一个圆柱，先画指定底圆半径。

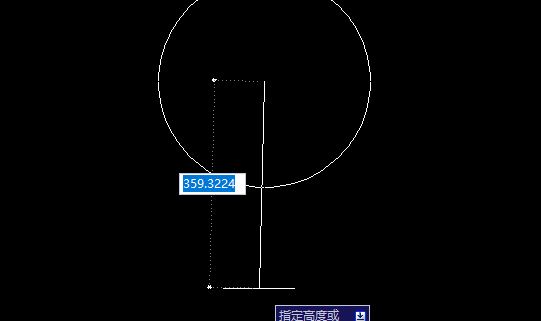

5、再指定圆柱的高。

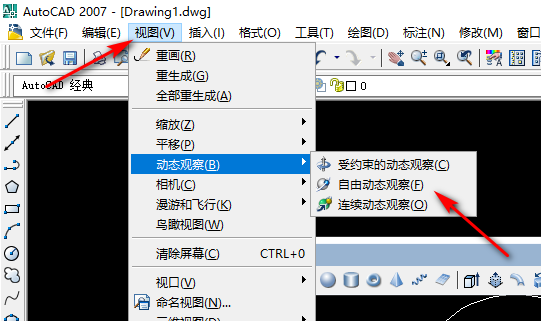

5、画好圆柱后，点击视图中的自由动态观察。

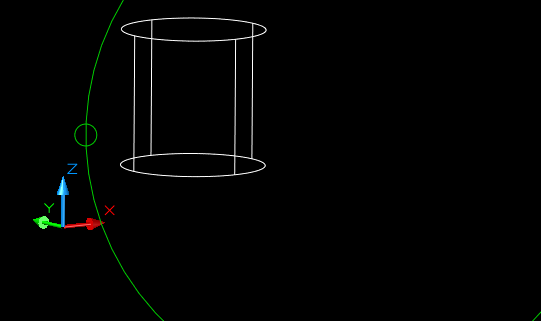

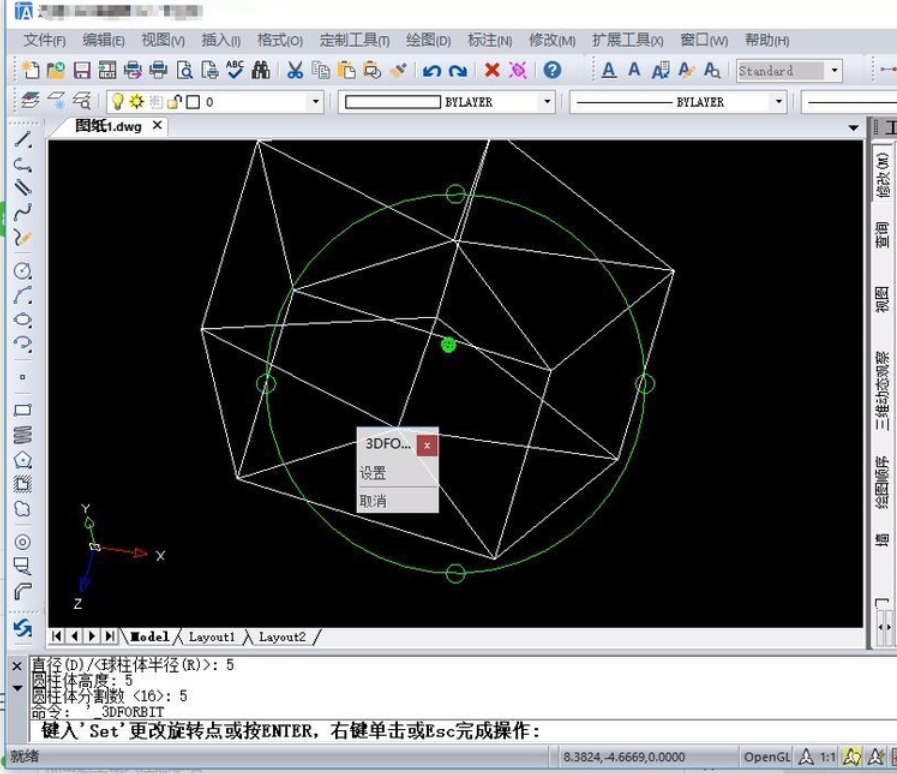

6、点击自由动态观察后，就可以用鼠标旋转查看别的面了。

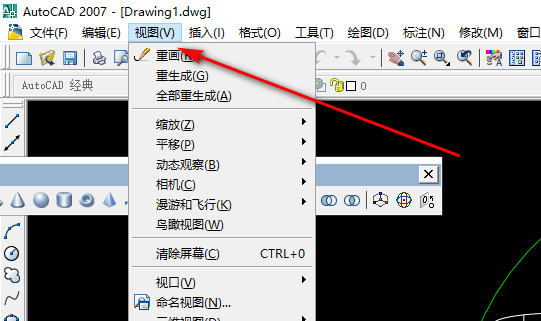

7、点击视图。

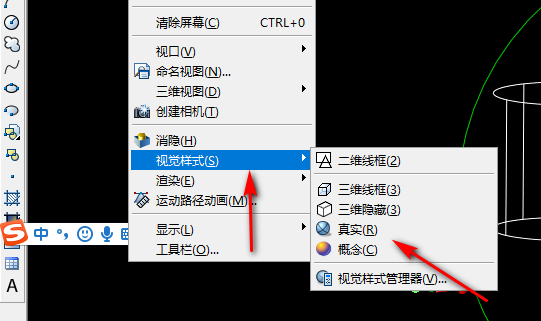

8、选择视觉样式，选择一个真实。

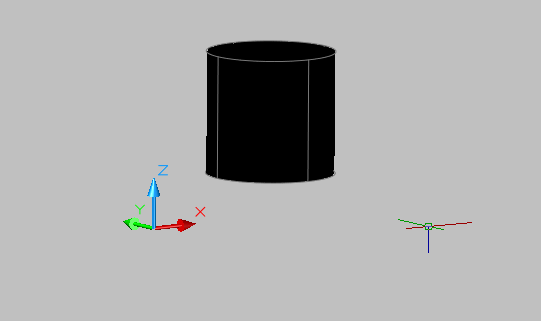

9、点击真是后，立体圆柱图就做好了。
