溜溜问答 > 平面设计 > CAD问答 > 如何在CAD里画箭头？
kiss mayue
kiss mayue
邀请你来回答
221人阅读 2020-08-22

如何在CAD里画箭头？

我要回答
1个回答

工具/材料：CAD软件

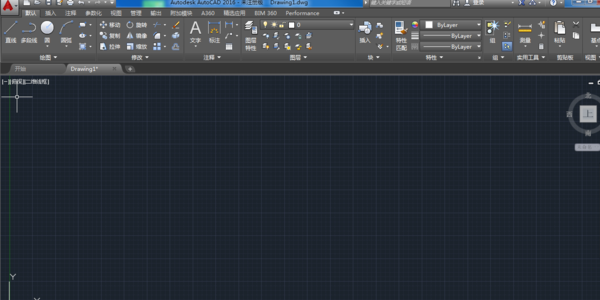

1.首先打开电脑里面的CAD软件，进入绘图界面。

如何在CAD里画箭头？

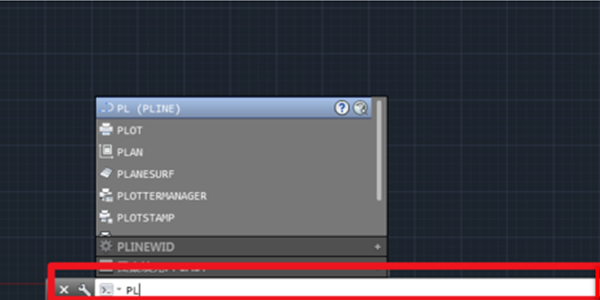

2.在下方的命令栏输入“pl”，点击回车。

如何在CAD里画箭头？

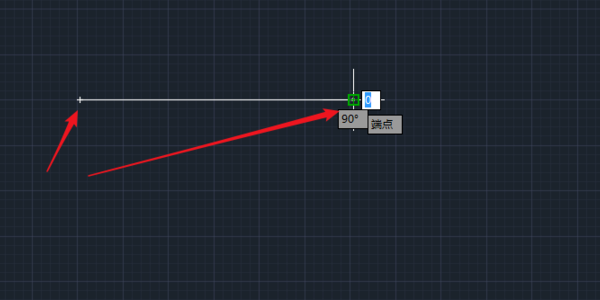

3.然后在图纸上点击两个端点，画出一条线段。

如何在CAD里画箭头？

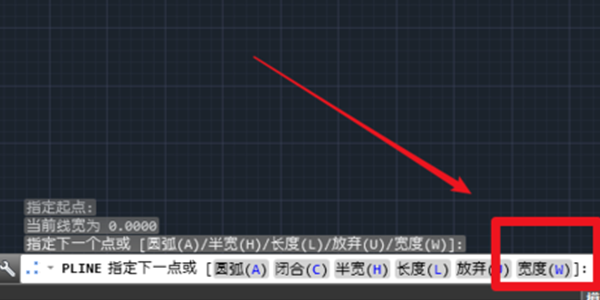

4.点击下面命令行里面的“宽度”，或者在后面输入“w”。

如何在CAD里画箭头？

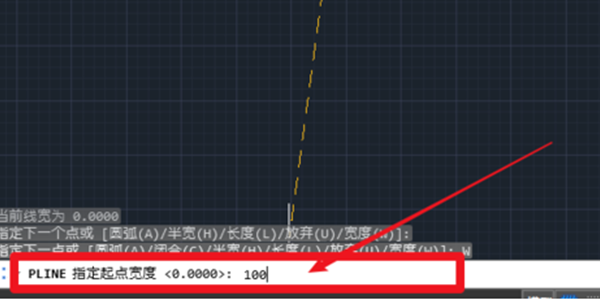

5.输入合适的起点宽度，这里我输入了“100”，然后点击回车。

如何在CAD里画箭头？

6.终点宽度设置为0，输入“0”，然后点击回车。

如何在CAD里画箭头？

7.这时候就出现了一个箭头的形状。

如何在CAD里画箭头？

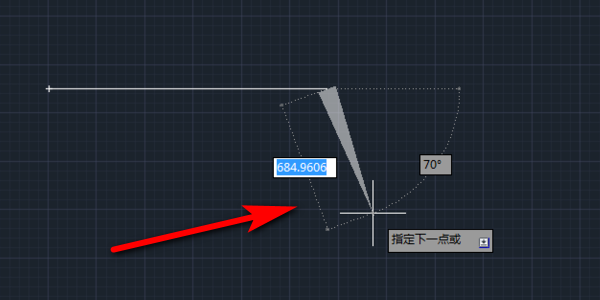

8.将下一个点选择在线段方向的位置，这样直线箭头就画好了。

如何在CAD里画箭头？

查看全部
2020-08-22
赞 回复 采纳

相关问题

如何在CAD里画空心箭头？
共2条回答 >
💋.： 1、首先打开CAD，因为画的是直线箭头，先把“正交”打开，然后点击下方的直角符号，命令栏会提示；2、然后输入“pl”命令，点击回车键，在CAD中确定起点，然后再确定下一点，即线段的端点；3、画完直线，在“指定下一点”中选择“w”，输入“w”，点击回车键，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，回车即可；4、然后回到画图界面，左右拉伸选定箭头的长短，用鼠标确定箭头的端点，最后点“enter”键就完成直线箭头的绘制。
赞 回复
如何在Word里画指向自己的箭头？
共2条回答 >
礼仁室内设计 任工： 指向自己就是箭头向下了？？？选一种需要的箭头样式画好之后旋转90度不就是了
赞 回复
如何在Word文档里画长箭头？
共2条回答 >
LELE： 如果你的Word打开以后，下边有绘图那一行工具栏，直接选自选图形-箭头汇总，选一个想用的箭头类型，在Word中画出以后，点在箭头上，可以随意调整大小。如果没有绘图工具栏，选“视图”-“工具栏”-绘图，之后再执行上面的操作就可以了。
赞 回复
如何在CAD画箭头？
共2条回答 >
王胜： 实际上CAD当中没有一个叫作绘制箭头的命令，但是可以通过CAD当中的PL命令，一次性的把箭头绘制出来，下面是方法。1、首先点击CAD的命令栏，让光标处在命令行上。2、输入CAD快捷键命令PL，然后回车，如下所示。3、在CAD的绘图区域如下图所示的位置单击鼠标左键，指定箭头的起点。4、然后输入W（W的意思是宽度的意思），再按回车。5、这个时候输入0，是说箭头的头部的起点宽度是0，然后回车。6、接下来输入15，15的意思是指箭头头部结束点的宽度，输入之后回车。7、最后向左拖动鼠标，在如下图所示的大致....
赞 (1) 回复
怎么在CAD里画箭头？
共0条回答 >
