CAD打印A3纸如何设置？

1、打开CAD软件进入绘图页面后，我们在下面命令栏里输入英文limits后按回车键或者点击上面的工具栏格式→图形界限，
2、这时命令栏里会出现重新设置模型空间界限的说明，在下面的原坐标为(0.000,0.000)。
3、按了回车键后，这时命令栏里出现指定左下角点(0.000,0.000)，指定右上角点(420.0000,297.0000)。就在命令栏里输入(297,420)数字。
4、输入a3纸的尺寸(297,420)数字后，我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。
5、我们再在下面的命令栏处输入英文字母a，意思指全部。然后再按enter回车键。
6、这时命令栏里会出现正在重生成模型7个字，说明a3纸大小的图形界限设置完成。

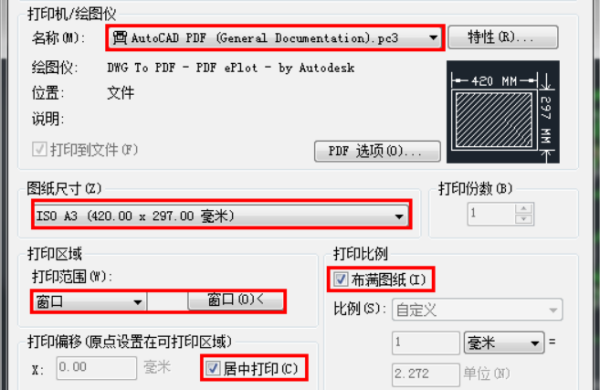

CAD打印a3纸需要单击软件图标，选择“打印”，选择支持a3纸张的打印机后选择图纸尺寸为a3，选择打印区域，勾选“布满图纸”和“剧中显示”，这时可以单击“预览”预览打印效果；单击“确定”即可打印图纸。

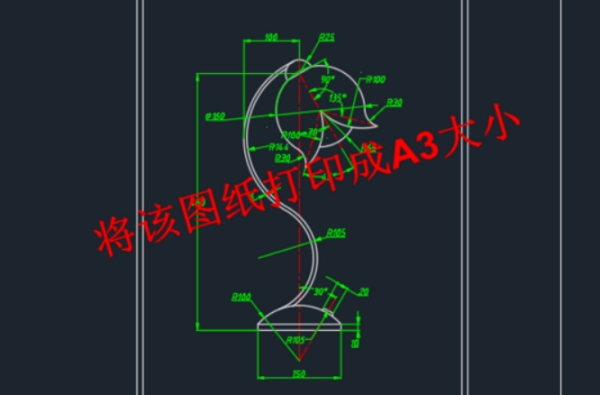

1、电脑打开需要打印成a3大小的CAD图纸；

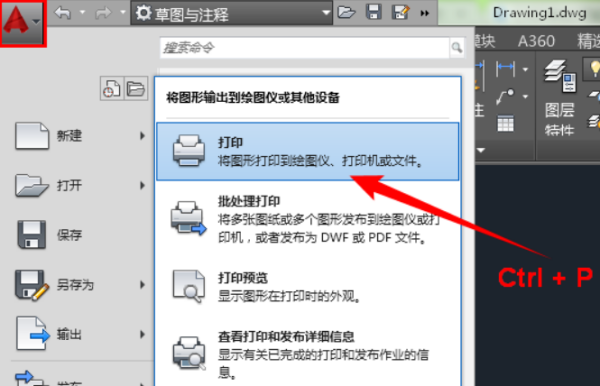

2、单击软件图标，选择“打印”，或按快捷键 ctrl + p ，打开“打印-模型”对话框；

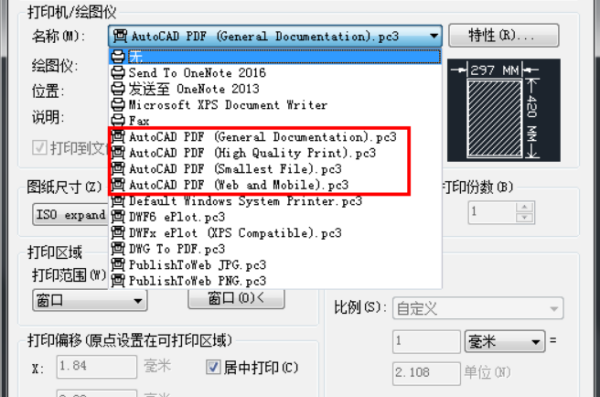

3、选择支持a3纸张的打印机，此处我将其打印输出为PDF文件；

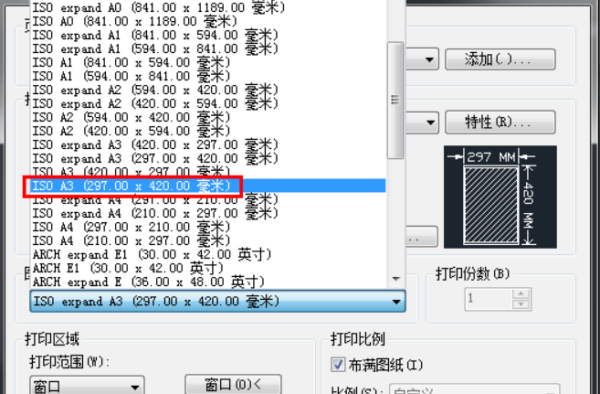

4、选择图纸尺寸为a3；

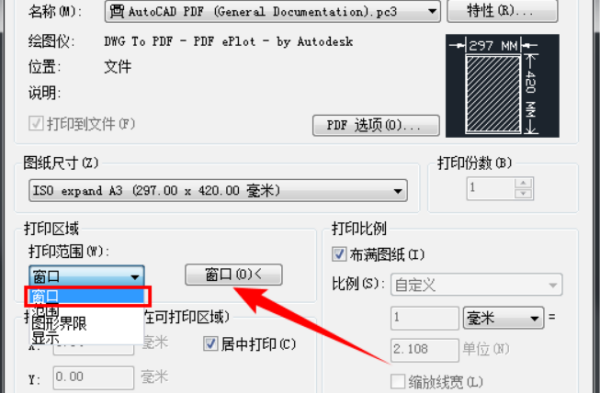

5、选择打印区域为“窗口”，框选图纸外框；

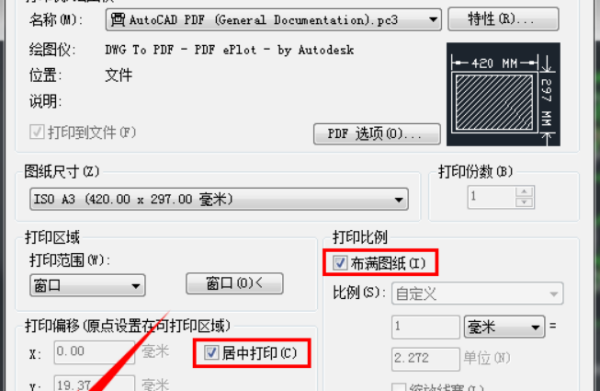

6、勾选“布满图纸”和“剧中显示”；

8、单击“确定”，即可打印图纸。

注意事项

打印时可以设置成纸张的边框为零，也可以设置成黑白打印，必须提前连接好能打印a3图纸的打印机，并安装好驱动。
