溜溜问答 > 平面设计 > CAD问答 > Auto CAD中怎样改变已画直线的线宽？
流逝的夏天
流逝的夏天
邀请你来回答
190人阅读 2021-07-05

Auto CAD中怎样改变已画直线的线宽？

已经画了一个图形，想让一些直线宽些，另一些细些，然后怎样画虚线呢？谢谢！
我要回答
2个回答

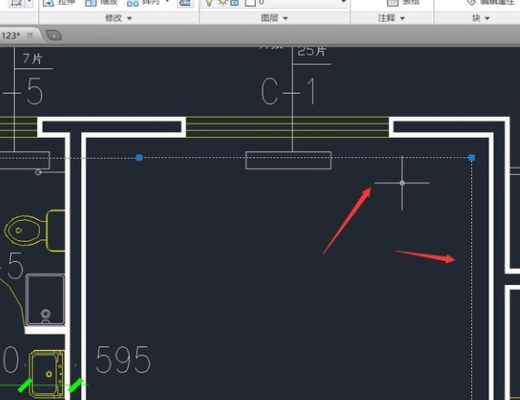

1、用CAD软件打开图形后，用鼠标选中目标线段，选中后线段会变成虚线状态。

Auto CAD中怎样改变已画直线的线宽？

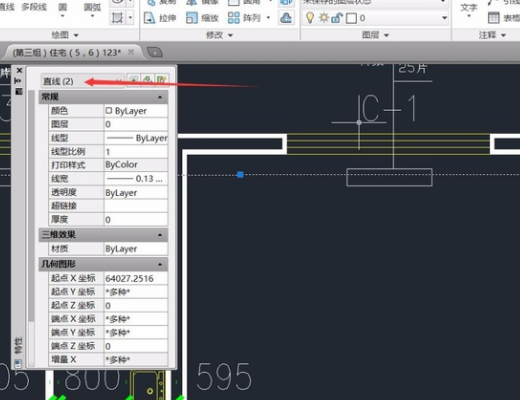

2、然后按下ctrl+1，调出线条调整页面。

Auto CAD中怎样改变已画直线的线宽？

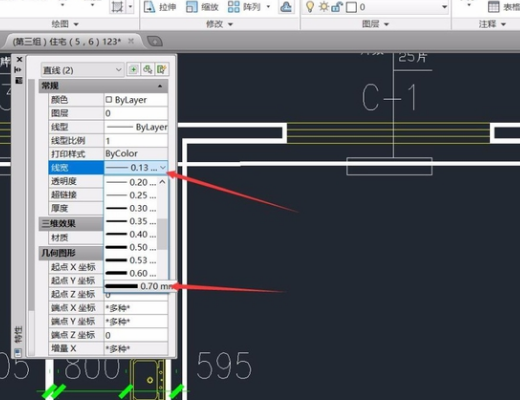

3、点击线宽选项后的下拉按钮，如图。

Auto CAD中怎样改变已画直线的线宽？

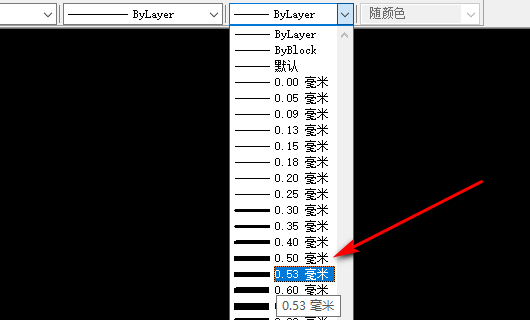

4、然后在出现的下拉框中，选择需要的线框。

Auto CAD中怎样改变已画直线的线宽？

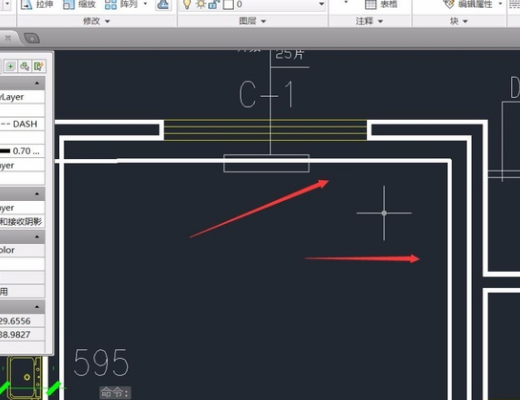

5、然后图形中线段的线宽就发生了变化，如图。

Auto CAD中怎样改变已画直线的线宽？

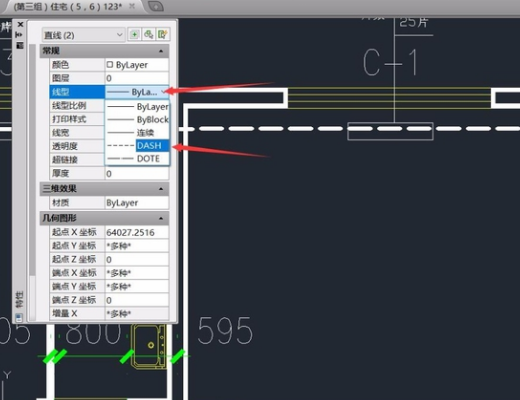

6、然后再选中目标线段，在线条调整页面将其线型设置为虚线。

Auto CAD中怎样改变已画直线的线宽？

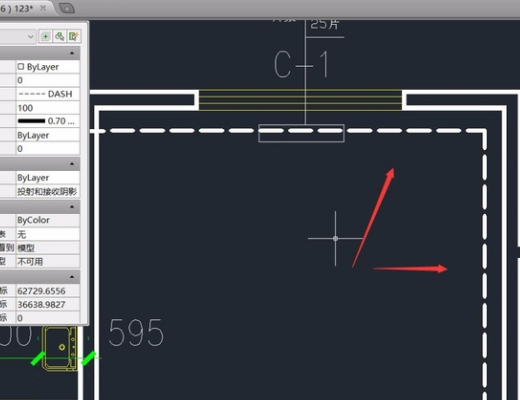

7、然后目标线段就变成了虚线。这样就能解决提问者的问题了。

Auto CAD中怎样改变已画直线的线宽？

查看全部
2021-07-05
赞 回复 采纳

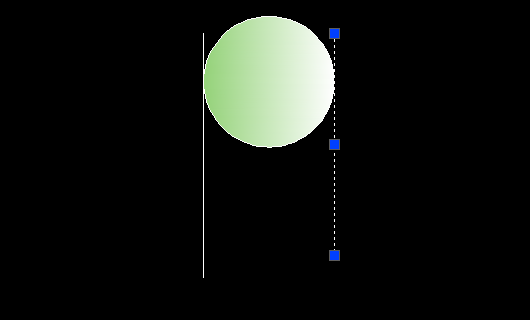

1、打开CAD，选中要更改线宽的线。

Auto CAD中怎样改变已画直线的线宽？

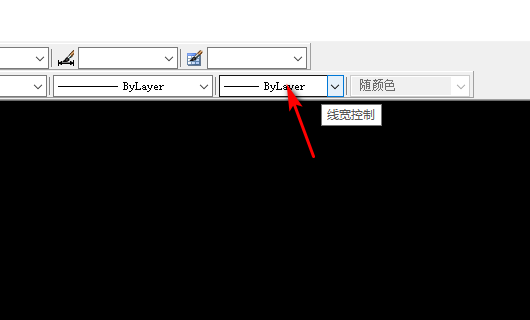

2、选中线条后，点击工具栏中的线宽控制。

Auto CAD中怎样改变已画直线的线宽？


3、下拉线宽控制，就可以选择更改线宽。

Auto CAD中怎样改变已画直线的线宽？

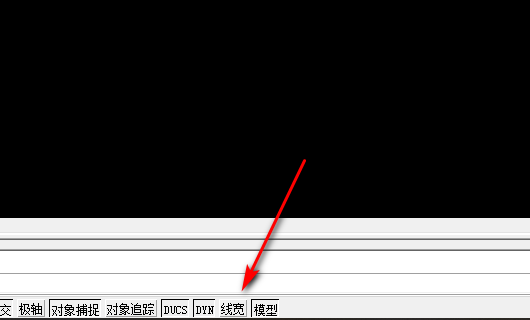

4、如果更改后，线宽不显示，点击一下底部的线宽。

Auto CAD中怎样改变已画直线的线宽？

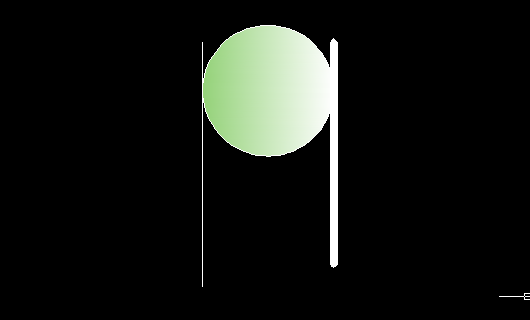

5、打开线宽之后，就可以把线条的线宽更改了。

Auto CAD中怎样改变已画直线的线宽？

查看全部
2021-07-05
赞 回复 采纳
