CAD施工图的绘图步骤有哪些？

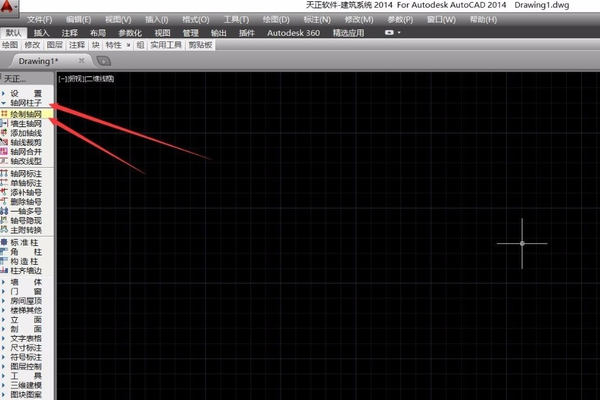

1、首先，开启CAD，一般情况CAD配合天正建筑使用，在CAD页面的左侧，会出现天正建筑的制图工具栏。

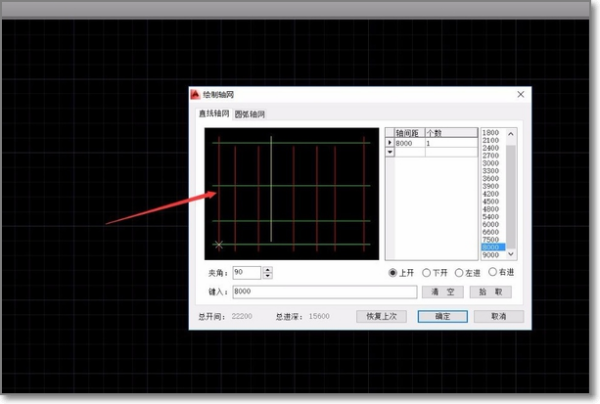

2、在制图工具栏中，选择“绘制轴网”命令，在弹出的设置窗口中进行轴网的信息设置，设置完成后，即可进行点击确定放置轴网。

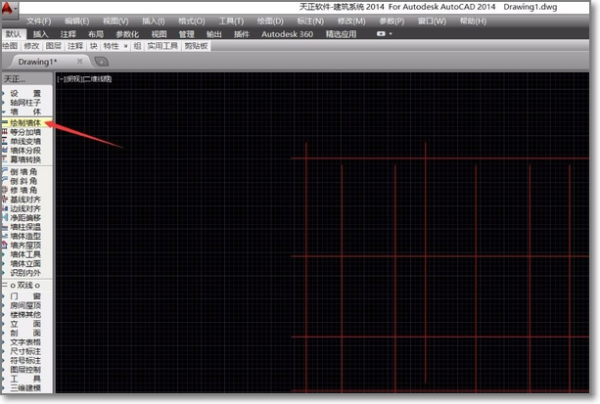

3、完成轴网的绘制之后，即可根据轴网进行墙体的绘制，在工具栏选择“绘制墙体”命令，即可进行墙体的绘制。

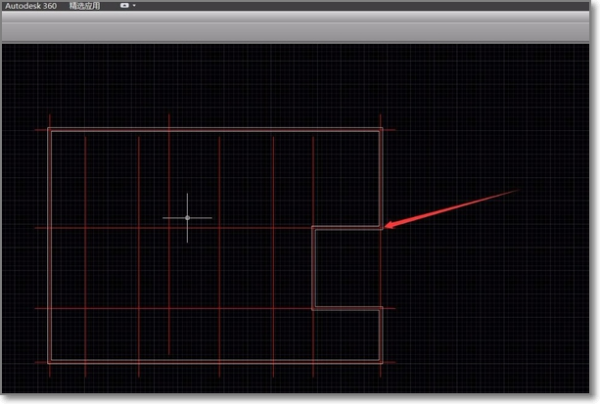

4、墙体的绘制需要确定后墙体的宽度等属性，一般外墙宽度大于内墙，完成墙体绘制后，可以点击右下角的“加粗”，对墙体进行加粗。

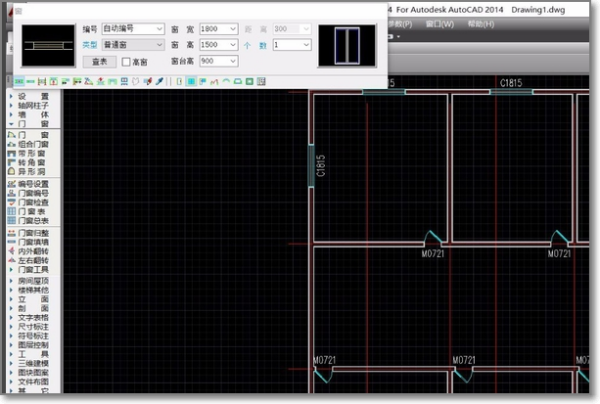

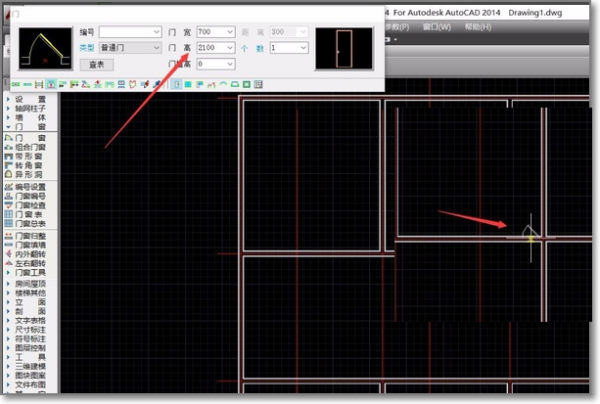

5、完成墙体的绘制后，即可对墙体进行门窗的添加，直接选择“门窗”命令，选择合适的门窗放置方式以及门窗的标号，即可在墙线上进行门窗的插入。

6、绘制完成门窗之后，一个平面图的大致模样就已经基本出现，之后即可进行建筑楼梯的绘制。

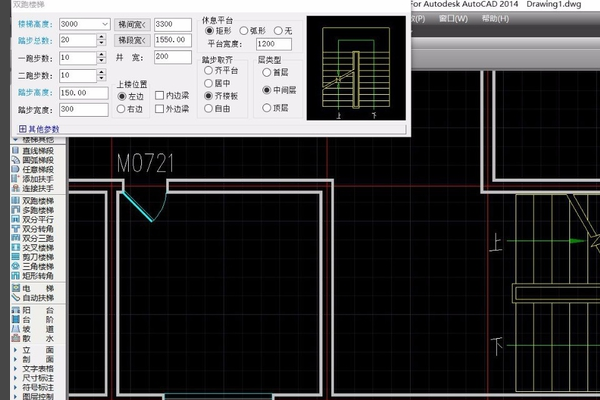

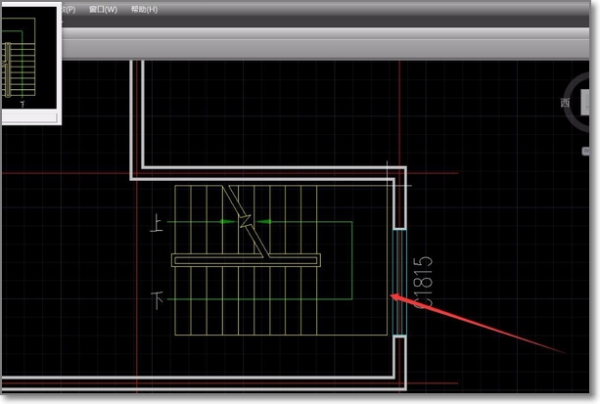

7、选择“楼梯其他”，在弹出的菜单中选择需要的楼梯种类，点击即可弹出楼梯的设置窗口，输入合适的楼梯属性后，即可直接单击鼠标放置楼梯。

8、如果楼梯的方向不正确，在CAD下方的命令输入栏中输入“a”或者其他相应的命令，再按下空格键，即可进行楼梯的翻转等操作。

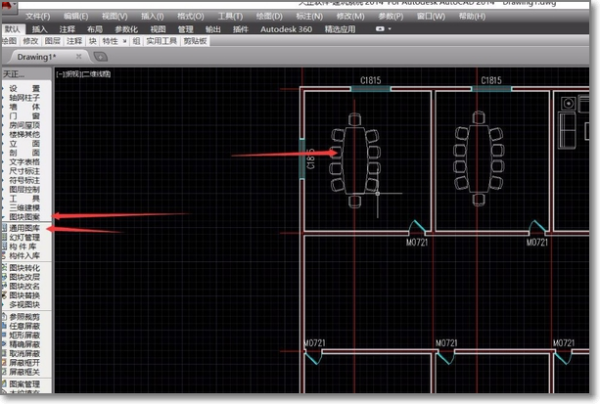

9、最后，我们在“图块图案-通用图库”中，对建筑平面图中的房间进行家具放置，这样我们就基本完成了建筑平面图的绘制。

1.首先,打开CAD。CAD一般与天正大厦配套使用。

2.在绘图工具栏中，选择“绘制轴线网”命令，在弹出的设置窗口中设置轴线网的信息。设置好后，点击“确定”放置轴线网。

3.在完成轴线网的绘制后，可以根据轴线网绘制墙体。选择工具栏中的“绘制墙壁”命令来绘制墙壁。

4.墙的绘制需要确定后墙的宽度等属性。一般来说，外墙的宽度比内墙的宽度大。

5.完成墙体的绘制后，即可对墙体进行门窗的添加，直接选择“门窗”命令，选择合适的门窗放置方式以及门窗的标号，即可在墙线上进行门窗的插入。

6.在粉刷完门窗之后，大致的外观已经基本形成了一个平面，然后就可以对建筑楼梯进行粉刷了。

7.选择“其他楼梯”，在弹出菜单中选择需要的楼梯类型，点击弹出的楼梯设置窗口，输入合适的楼梯属性，可以直接点击鼠标来放置楼梯。

8、如果楼梯方向不正确，在CAD命令输入栏下面输入“a”或其他相应的命令，然后按空格键，就可以进行楼梯翻转等操作。

9.最后，我们将房间内的家具摆放在平面图上的“块模式-总画廊”中，基本完成了平面图的绘制。
