溜溜问答 > 模型制作 > 草图大师 > su（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?
流逝的夏天
流逝的夏天
邀请你来回答
1394人阅读 2020-08-22

su（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

我要回答
2个回答

将平面的图形放到曲面上方，然后使用”工具”—“沙盒”—“投影”的工具，点击平面，再点击曲面，就完成了。

查看全部
2020-08-22
赞 回复 采纳

时使用Pro/e5.0软件把平面的图形投影到曲面上，具体过程为：

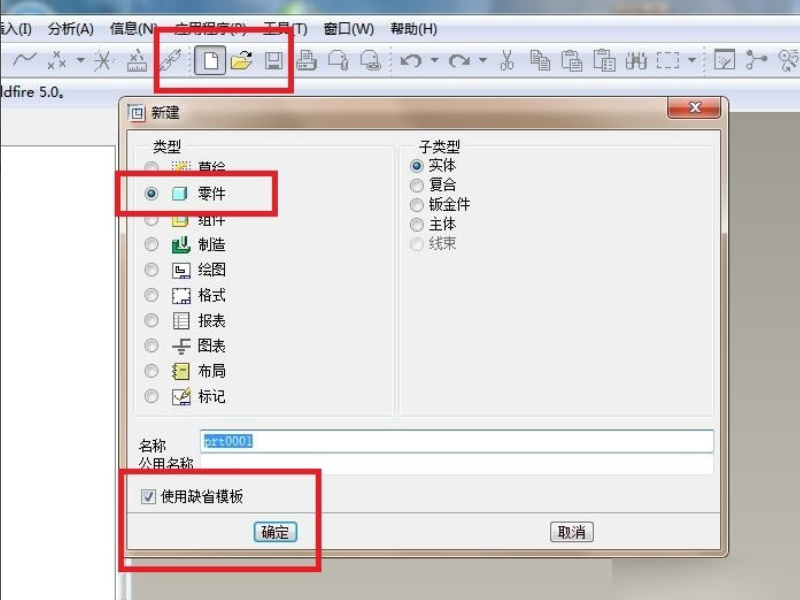

1、打开Pro/e5.0软件，“使用缺省模板”快速新建一个实体零件文件。

SU（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

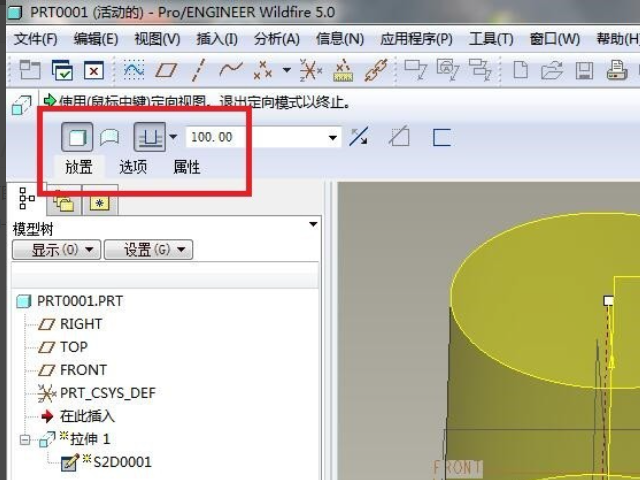

2、拉伸一个ø100x100的圆柱体。

SU（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

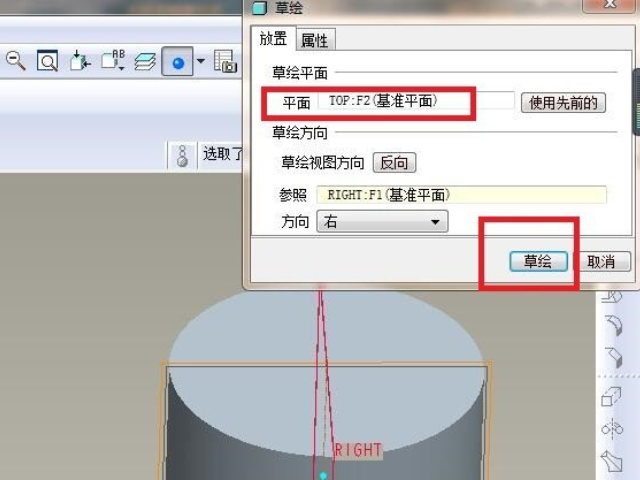

3、点击工具栏中的“草图”图标，点击“front面”为草绘平面，点击“草绘”按钮。

SU（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

4、进入到草绘环境，画好草图文字，调整文字的字体、大小，保证字体不会超出圆柱体的范围，就可以打“√”了。

SU（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

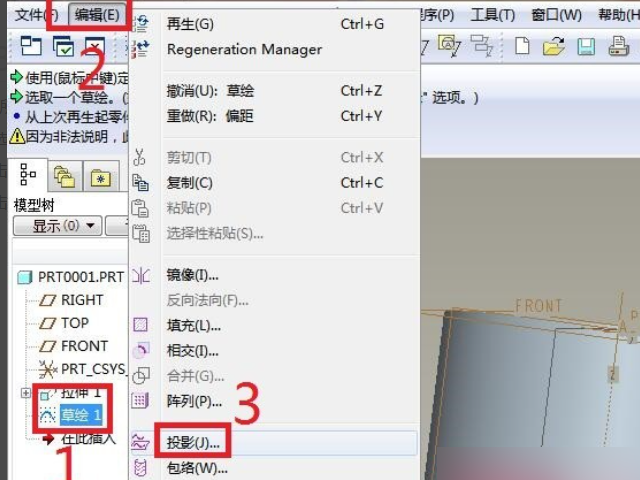

5、先选中刚刚的草绘文字，点击标题栏中的“编辑”，点击“投影”。

SU（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

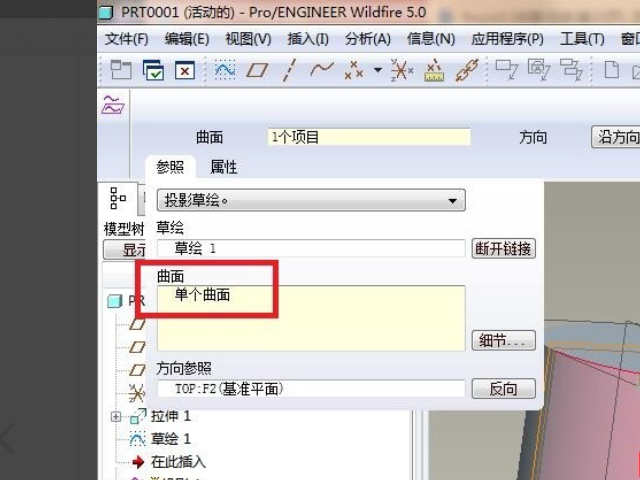

6、点击“参照”，点击“单个曲面”，点击实体中的圆柱体侧面，看预览效果调整方向，点击软件右上角的√，完成投影操作。

SU（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

7、front面山的文字成功的投影到圆柱体的侧面上了。

SU（草图大师）中如何把平面的图形投影到曲面上?如果要插件是哪个插件?

查看全部
2020-08-22
赞 回复 采纳
