CAD电梯间圆弧的墙面如何画立面图？

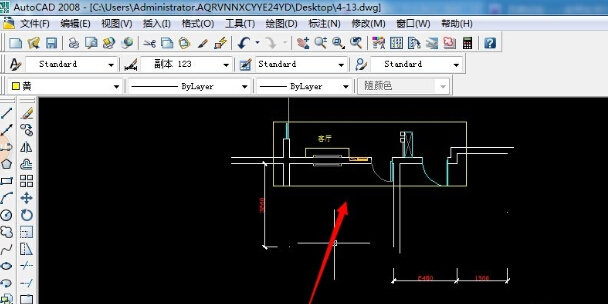

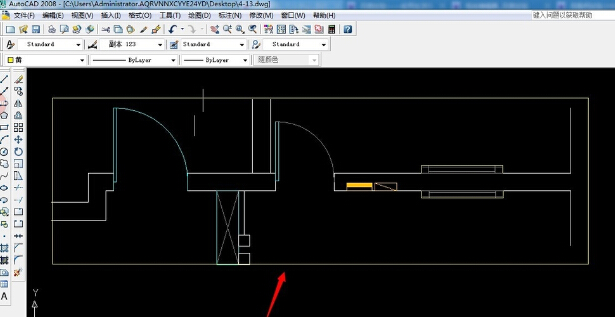

1、可以看到了这里就是一个平面图，现在要把电视墙的立面图画出来。

2、首先把这墙体都复制出来，把多余的删除去。

3、可以看到了删除外面的效果出来。

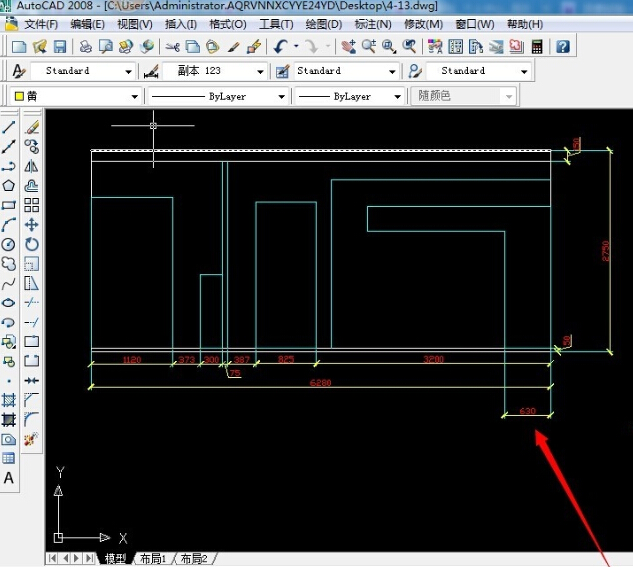

4、这里在用标注看看长度有多长，这里长是6280高是2750，一般高度都是2750毫米也有高一点的，看情况而定。

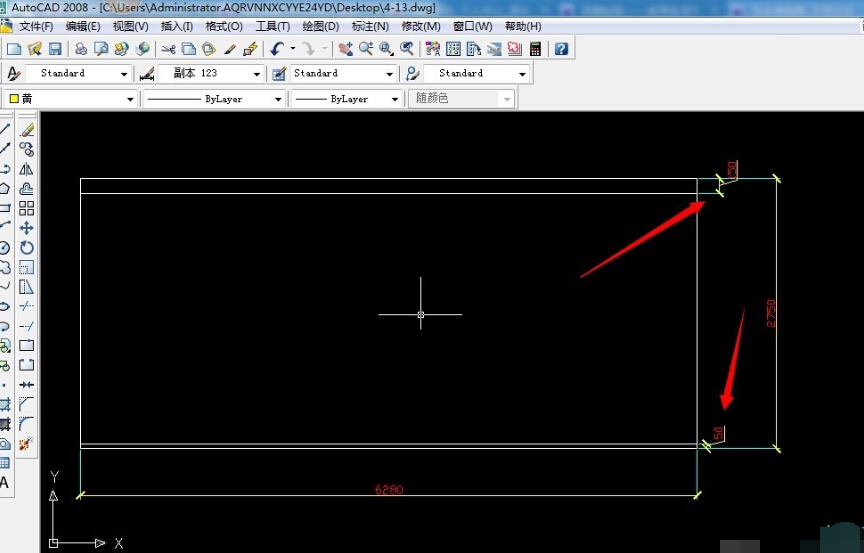

5、在画出如下图，上面的高度是150是吊顶的，下面是50是踢脚线。

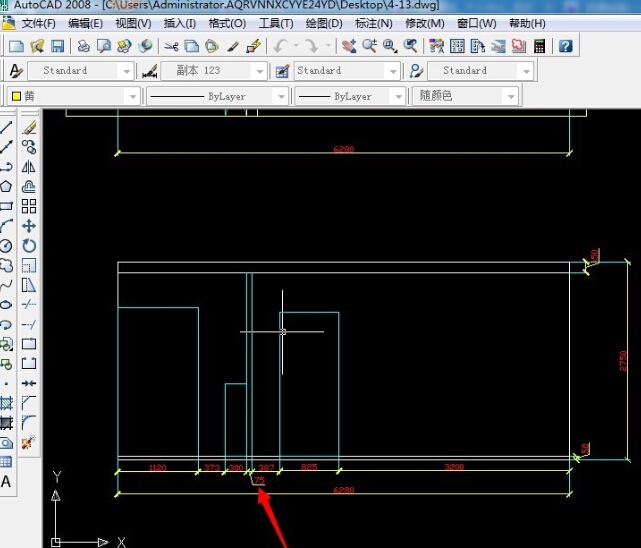

6、这里在画如3200毫米的宽度，门的高度一般是2000毫米左右。

7、可以看到这里画出门宽度825、旁边跟着尺寸来进行来就可以了，要灵活一点，多一点少一点都是可以的。

8、画好上面之后就可以画电视墙面了，其实电视墙面是很容易画出来的，如下图所显示出来。

9、如下图是宽度的630。

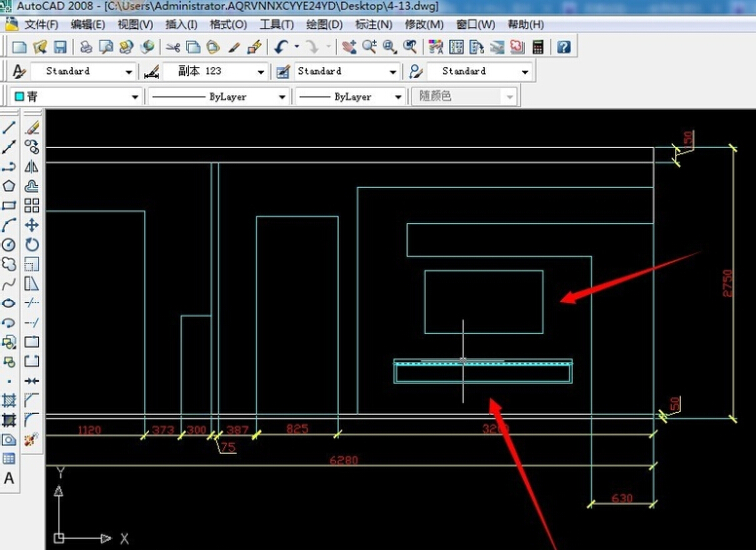

10、在把电视机的方框画出来，下面的柜台也是一样可以画出如下图，这里也是灵活一点。

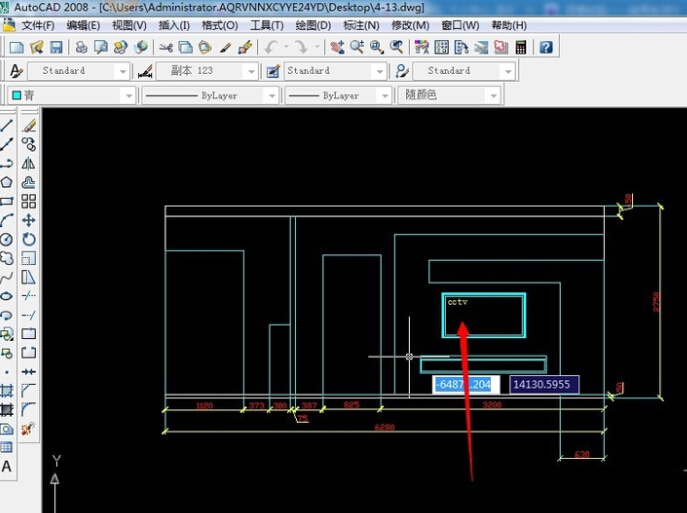

11、在标注CCtv作为电视符号。

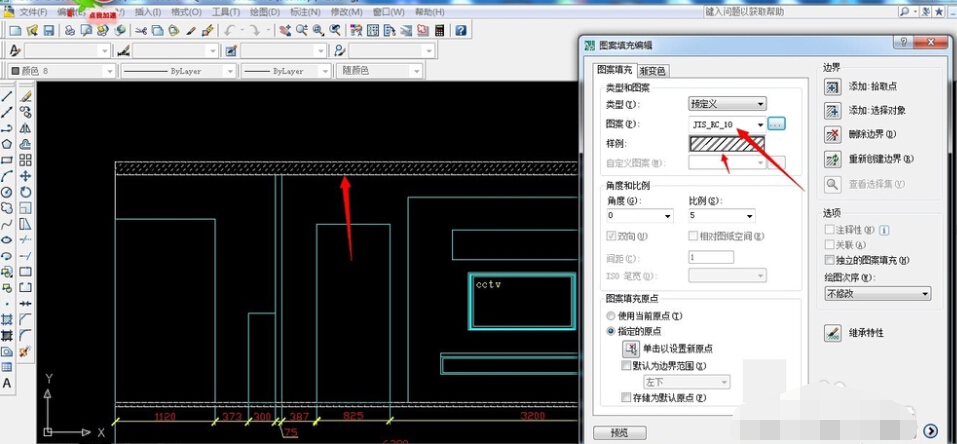

12、在按h空格键就出来图案填充，这里选择jis_rc_10，比例为5。

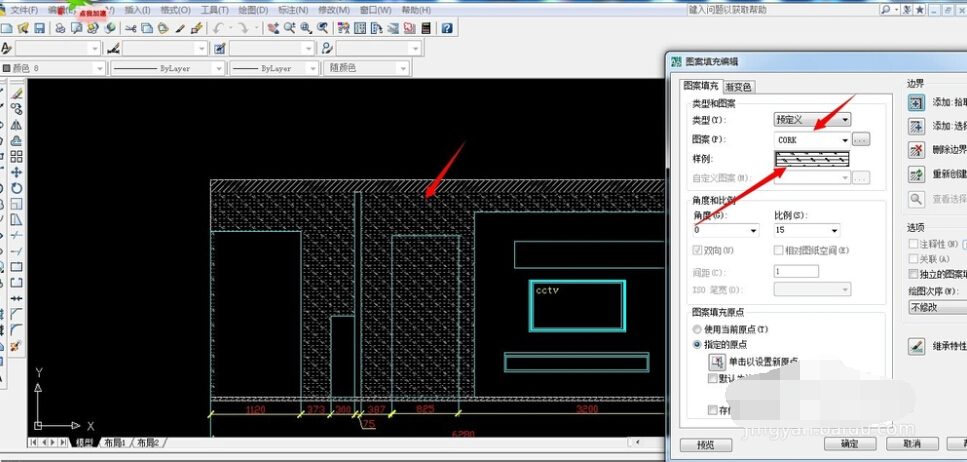

13、在如下图在选择图案为cork是墙体比例为15。

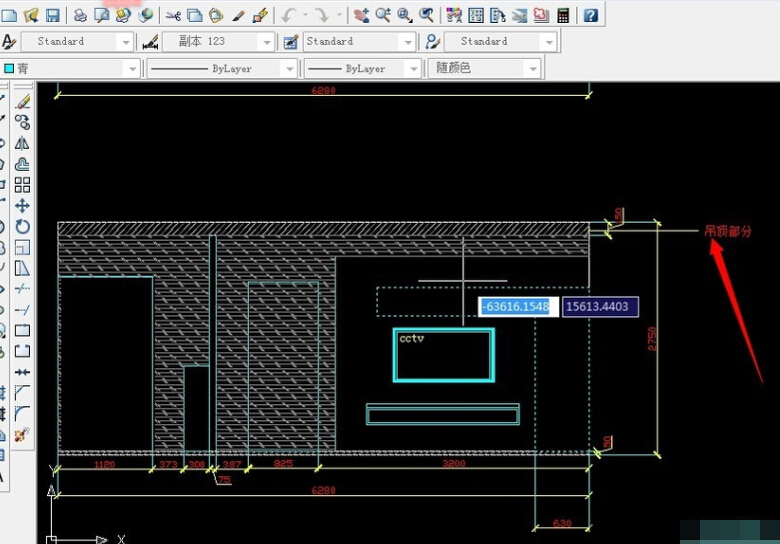

14、在输入多重引号，可以看到如下图吊顶部分。

15、如下图可以看到这里画完立面图的效果，这里原理是一样的，可以慢慢来画。

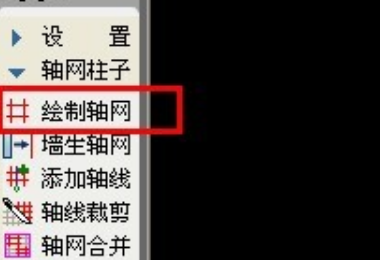

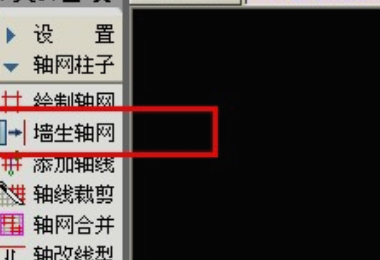

1、打开CAD软件，在工具栏里找到绘制轴网，并点击。

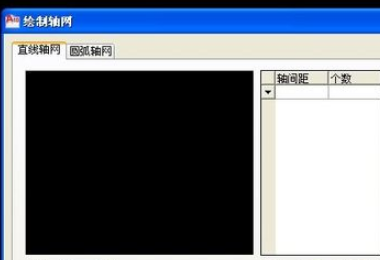

2、接下来会弹出一个对话框，

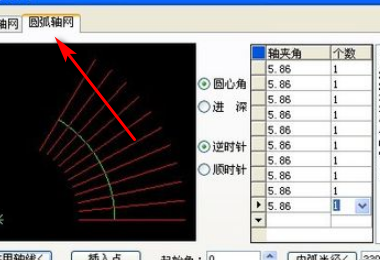

3、选择右边的圆弧轴网，因为现在需要做的是做弧形户型。

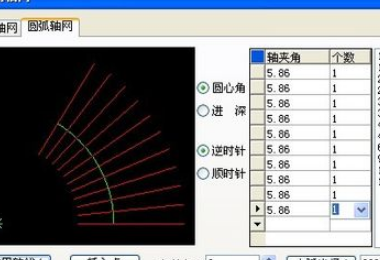

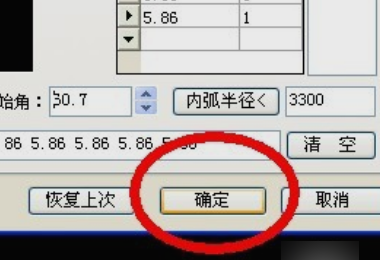

4、在轴夹角那里输入弧度的数值，随便按1个5.86，个数输入1个。

5、点击确认即可

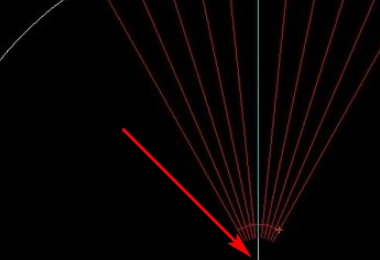

6、打开扑捉器，找到圆心，画出需要的半径作为边框。

7、让轴线变成墙体，点击轴线生墙，输入好墙体厚度。

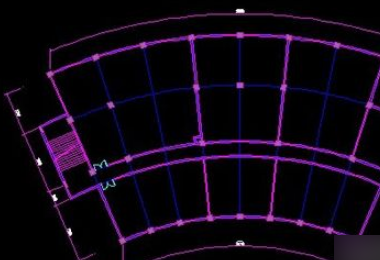

8、经过生墙体，结构出来了，保存完成。
