CAD遮罩图块怎样制作！像这样的？

沿着图块的外轮廓用wipeout画一个遮罩，使用
中的前置命令确保遮罩在后面的图形之上，然后将图块前置到遮罩之上。
另外，天正菜单中有个”图块图案——矩形屏蔽（精确屏蔽）“菜单，就是按这个原理做的，如果你有天正，直接用这个命令，再选图块就行了。但是转换t3等低版本，可能会出现绘图顺序混乱的问题，还需要再用draWorder将各对象的层次关系调整一下。

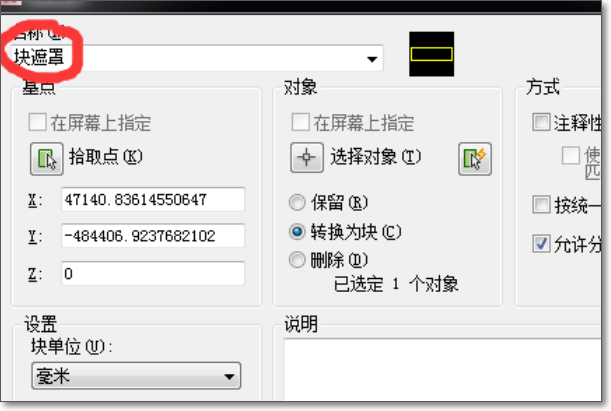

1、打开CAD，快捷命令“rec”或从工具栏中选择，绘制一个矩形。快捷命令“b”，进入块定义。输入名称“块遮罩”（可以根据情况自己确定），选择基点（基点可以看做是移动块时的固定点），对象——选择对象，选择刚才绘制的矩形，

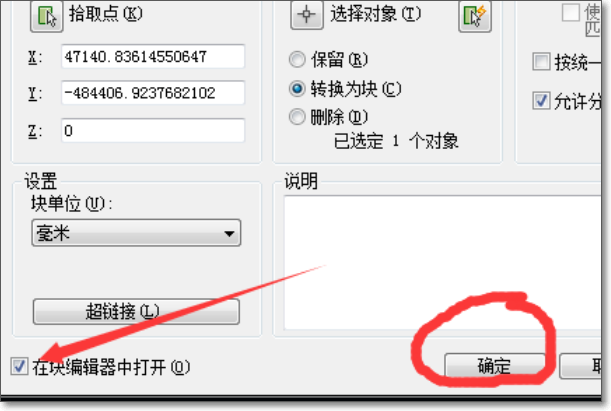

2、点选“在块编辑器中打开”。如下图所示：

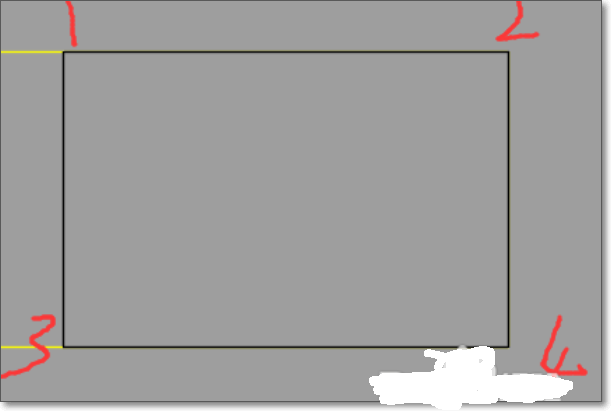

3、点击“确定”，进如块编辑状态。添加“遮罩”，快捷命令“wi”或者点击菜单栏里的绘图——区域覆盖，依次指定每个点，如下图所示。

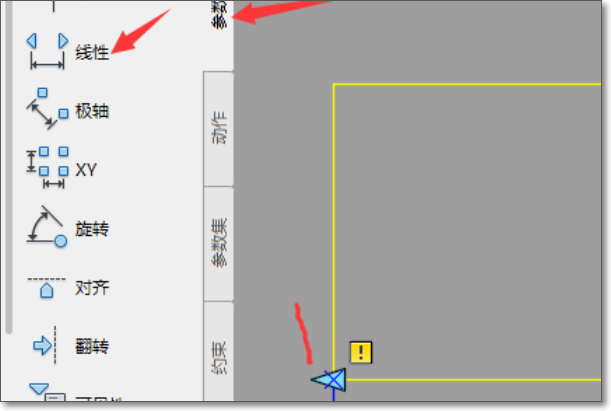

4、然后，添加参数。选择“参数”里面的“线性”命令，从左到右依次点击图中1、2点，

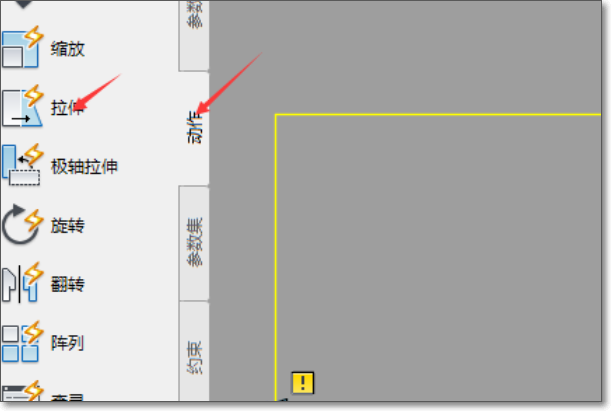

5、然后，添加动作。点击“动作”，选择“拉伸”命令，选择图中蓝色参数，指定参数点，指定拉伸框架，选择动作对象。

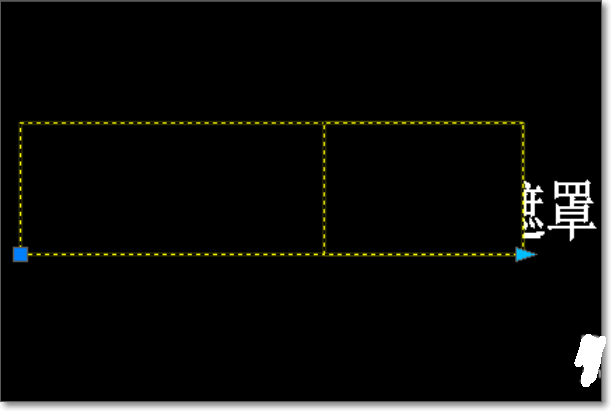

6、确定，退出块编辑器。动态遮罩块完成。
