溜溜问答 > 平面设计 > CAD问答 > CAD中相对极坐标值符号如何输入？
kiss mayue
kiss mayue
邀请你来回答
237人阅读 2020-08-21

CAD中相对极坐标值符号如何输入？

我要回答
2个回答

在x，y前面输入@
如：
@10,20 相对某点x偏离10，y偏离20。
@10<20 相对某点长为10，角度为20度。
绝对坐标在图形里面是绝对的，独一无二。
而相对坐标是相对的！可以根据某点或不同的情况而发生变化。

查看全部
2020-08-21
赞 回复 采纳

材料/工具：CAD

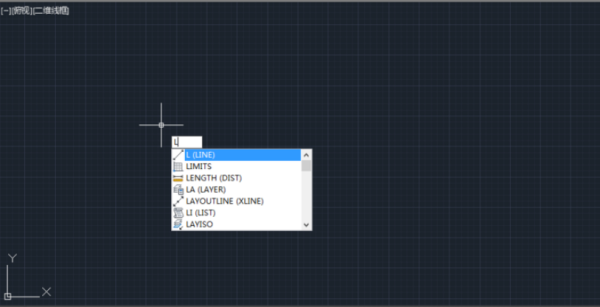

1、首先使用直线工具确定第一点。

CAD中相对极坐标值符号如何输入？

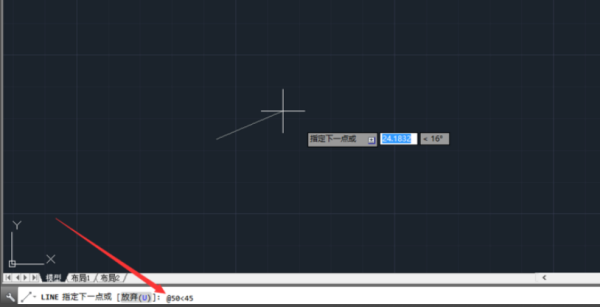

2、在命令行中输入@+长度+<+角度，确认。

CAD中相对极坐标值符号如何输入？

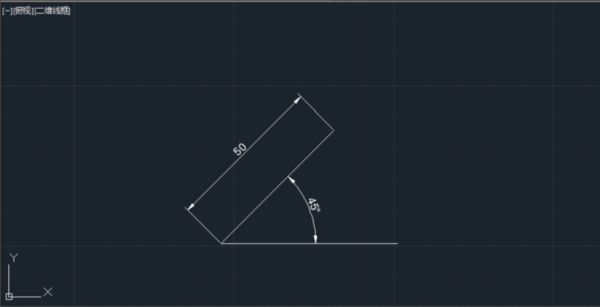

3、可以看到，上步骤长度和角度在图中的实际意义。

CAD中相对极坐标值符号如何输入？

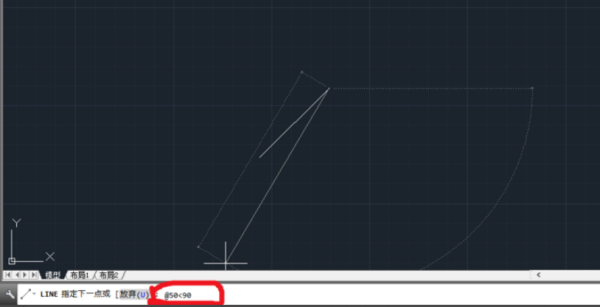

4、继续输入@+长度+<+90度，

CAD中相对极坐标值符号如何输入？

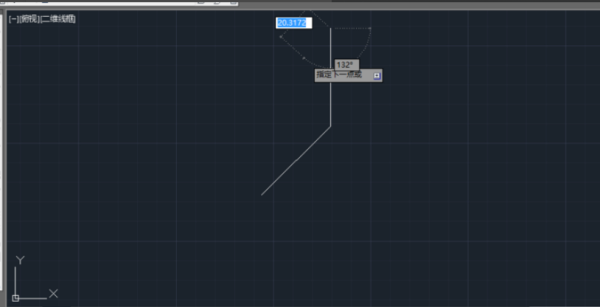

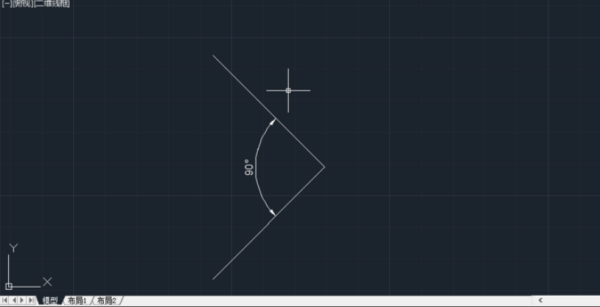

5、可以看到相对的角度，并不是说相对于上一条线，后者线与前者成90度的夹角。

CAD中相对极坐标值符号如何输入？

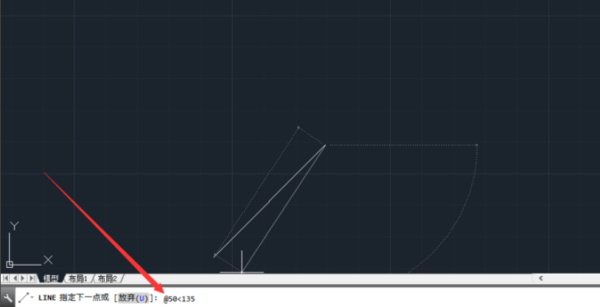

6、在先前情况下，输入@+长度+<+135度，

CAD中相对极坐标值符号如何输入？

7、可以看到输入的角度是后者线段相对于水平方向成的角度。

CAD中相对极坐标值符号如何输入？

查看全部
2020-08-21
赞 回复 采纳
