溜溜问答 > 平面设计 > CAD问答 > CAD怎么吧多断线变成一条线？
kiss mayue
kiss mayue
邀请你来回答
145人阅读 2021-06-28

CAD怎么吧多断线变成一条线？

CAD怎么吧多断线变成一条线CAD怎么吧多断线变成一条线
我要回答
1个回答

你的图形应该是其他软件转换为CAD的，或者由三维生成的二维线段的吧。

首先线段的定义是两点组成的直线，曲线也有很多控制点，你图中的线条是由很多线段或曲线组成的不可能组成你想象中的一条线。


要是想把多个线段组成一个对象可以用下边方法



CAD怎么吧多断线变成一条线？

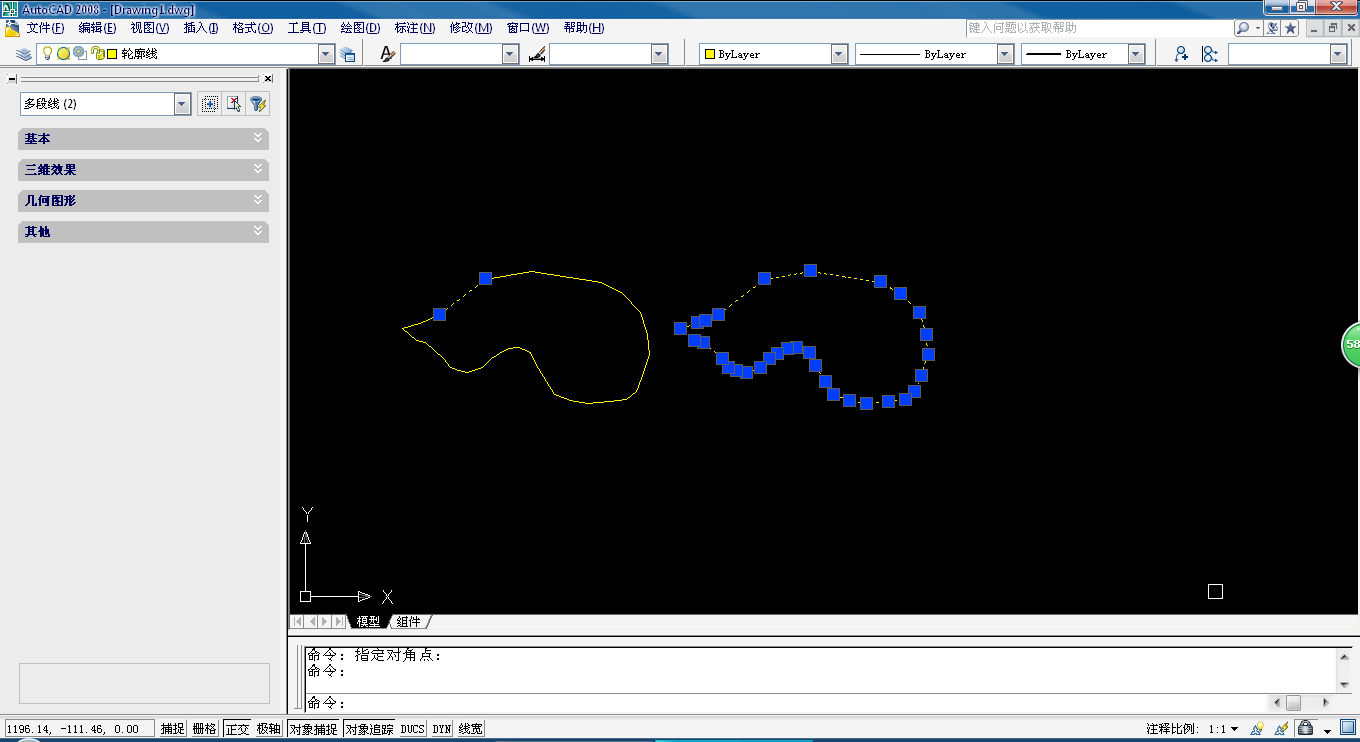

方法：输入pe（pedit的缩写）回车---输入m(选择多条曲线)回车---选择需要合并的曲线回车--输入j（合并）回车---距离输入0回车--再回车即可

查看全部
2021-06-28
赞 回复 采纳

相关问题

为什么CAD多断线是双线？
共3条回答 >
LIUSHIYU： 你设置了双线
赞 回复
CAD 如何把折断线变成一条线？
共2条回答 >
An.： 可以的。用编辑多线命令就可以了。快捷键是pe，输入后点空格，再输入m点空格，选择要合并的线点空格，再选择里面的合并就可以了，如果是第一次使用这个命令可能会出错。多试几次就熟了。
赞 (12) 回复
CAD如何把折断线变成一条线？
共1条回答 >
圣徒： 可以的。用编辑多线命令就可以了。快捷键是PE，输入后点空格，再输入M点空格，选择要合并的线点空格，再选择里面的合并就可以了，如果是第一次使用这个命令可能会出错。多试几次就熟了。
赞 (40) 回复
CAD椭圆多段线怎么变成一条线？
共1条回答 >
unwished： CAD中直线和多段线是可以互转的1、电脑打开CAD，画一条连续但不连接的直线。2、画好线之后，输入命令PE，按空格键确定命令。3、确定PE命令后，输入多条命令M，按空格键确定。4、确定M后，选择对象，按空格键确定。5、然后输入Y，确定转换为多段线，空格键确定。6、确定Y后，点击合并选项，然后空格两次。7、就可以把几段直线合并为多段线了。8、输入命令X，按空格键确定。9、选择对象，按空格键确定。10、确定之后，就可以把多段线炸开，变成几条直线了。
赞 (12) 回复
CAD变成多断线
共0条回答 >
