溜溜问答 > 平面设计 > CAD问答 > 如图CAD三维变截面实体怎么做出来的，上面是平面，下面是曲面，这是别人画的，他是拼出来的嘛？还是放？
流逝的夏天
流逝的夏天
邀请你来回答
193人阅读 2021-06-25

如图CAD三维变截面实体怎么做出来的，上面是平面，下面是曲面，这是别人画的，他是拼出来的嘛？还是放？

如图CAD三维变截面实体怎么做出来的，上面是平面，下面是曲面，这是别人画的，他是拼出来的嘛？还是放样的，我放了下弄不出啊，可能我水平不行，求解答
我要回答
2个回答

用放样，可以做出近似的；

1，视图工具条，切换到轴侧视图；

2，命令行输入uCS，输入y，输入90度；

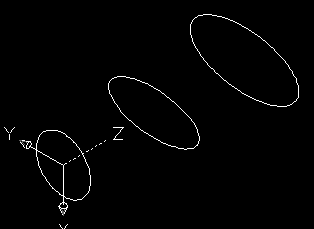

3，在xy平面内作，一个圆，两个椭圆，把圆心、椭圆中心移动到（0,0,0）点；

4，把两个椭圆沿着z向移动50、100，得到三个截面，分别生成面域；

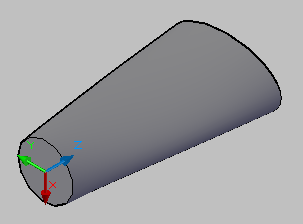

5，用放样，依次选择三个截面，得到实体；

6，用视觉样式工具条，着色；

如图CAD三维变截面实体怎么做出来的，上面是平面，下面是曲面，这是别人画的，他是拼出来的嘛？还是放？

如图CAD三维变截面实体怎么做出来的，上面是平面，下面是曲面，这是别人画的，他是拼出来的嘛？还是放？

查看全部
2021-06-25
赞 回复 采纳

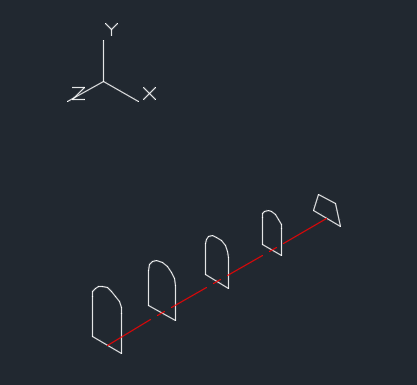

这是用放样程序建模，关键绘制变截面，且放在正确位置上，关注坐标系。

如图CAD三维变截面实体怎么做出来的，上面是平面，下面是曲面，这是别人画的，他是拼出来的嘛？还是放？

查看全部
2021-06-25
赞 回复 采纳

相关问题

CAD2013 想用截面平面功能画三维实体的剖面图
共2条回答 >
兀： 首先，你要用到坐标功能,,选择如下功能：“常用”功能区---点击此功能块，选择”面“，即使用三维坐标第与用户的面对齐，然后一直空格确定接受即可，然后点击下图导航直到你需要的面即可：当你需要的截面正对着你的时候，输入投影命令：flatshoat，然后根据需要选择投影到此图上还是另存为，一般是投影到此图上，好操作，记得确定后要通过导航回到”上“，然后将点击图上某处，选择空格空格空格即可，
赞 回复
CAD曲线放样后的曲面如何变实体？
共2条回答 >
冯科： CAD中绘制出几个特征截面，并控制截面的相对位置，就可自动完成截面之间的实体、曲面构建，生成理想的三维模型。
赞 (2) 回复
关于CAD三维建模画变截面实体的问题
共2条回答 >
星辰： 在CAD里建墙体线框.记住要先在CAD里把重复的线都删除掉.确保每条线都是首尾想连的.也就是说每两条线必须确定只有一个顶点.而无交叉点.在导如3D的时候,要确定单位要和CAD的单位一致.（CAD默认mm,所以在导如3D的时候也需要将3D的单位改为mm）还有,从CAD导出的.DWg格式版本要低于3D支持版本.一般导出2000格式的就ok了.所有3D版本都可以导入CAD2000的格式.导入到3D之后,要先将线条改边为可编辑线,选择点编辑模式--全选--weld（焊接）之后就可以挤压了.
赞 (2) 回复
CAD中三维变截面实体怎么绘制？（高手进）？
共1条回答 >
✌️： 首先你要检察你画的截面是否闭合，如果不是多段线画的还要先进行面域，如果截面没问题你再看下路径，像有些路很孤度太大，截面又大就拉不过去的
赞 回复
CAD三维怎么在两个变截面之间按照指定抛物线放样形成三维实体？
共0条回答 >
SEIMEI： 在CAD软件中，您可以使用放样功能来绘制截面，并按照指定的抛物线轨迹进行实体放样。首先，在画布上画出所需的截面和抛物线轮廓。然后，您可以选择这些截面并按回车键确认选择。接下来，您可以选择放样路径，并根据需要进行调整以达到所需的精度和准确性。通过这些步骤，您就能够使用CAD软件在三维空间中按照指定的抛物线轨迹进行实体放样了。
赞 (4) 回复
