溜溜问答 > 平面设计 > CAD问答 > CAD 3D如何切斜边角？
流逝的夏天
流逝的夏天
邀请你来回答
213人阅读 2021-06-25

CAD 3D如何切斜边角？

我用的CAD2006做的
我要回答
1个回答

CAD 3D如何切斜边角？

看上图,是你要的效果吗?

输入cha空格(倒斜边命令,同倒斜角)

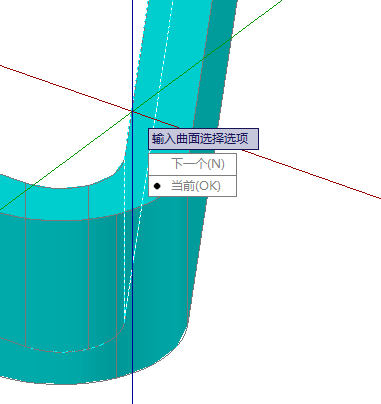

选择参照面(先点需要倒的某一条边,提示你是当前的还是下一个,判断的时候根据:是否所有需要倒的边都在这个面上,如下图,就需要点下一个的命令)


CAD 3D如何切斜边角？

点完下一个,是自己要的之后,再点当前

提示输入你的倒的距离,输入你的值,再提示,再输一个(前面的距离是这当前面上的,第二个是在与边相邻的面上的)

再选择整个环上的所有的线

确定

查看全部
2021-06-25
赞 回复 采纳
