溜溜问答 > 平面设计 > CAD问答 > CAD如何快速统计任意不规则封闭区域的面积？
流逝的夏天
流逝的夏天
邀请你来回答
223人阅读 2021-06-25

CAD如何快速统计任意不规则封闭区域的面积？

我要回答
2个回答

CAD如何快速统计任意不规则封闭区域的面积？

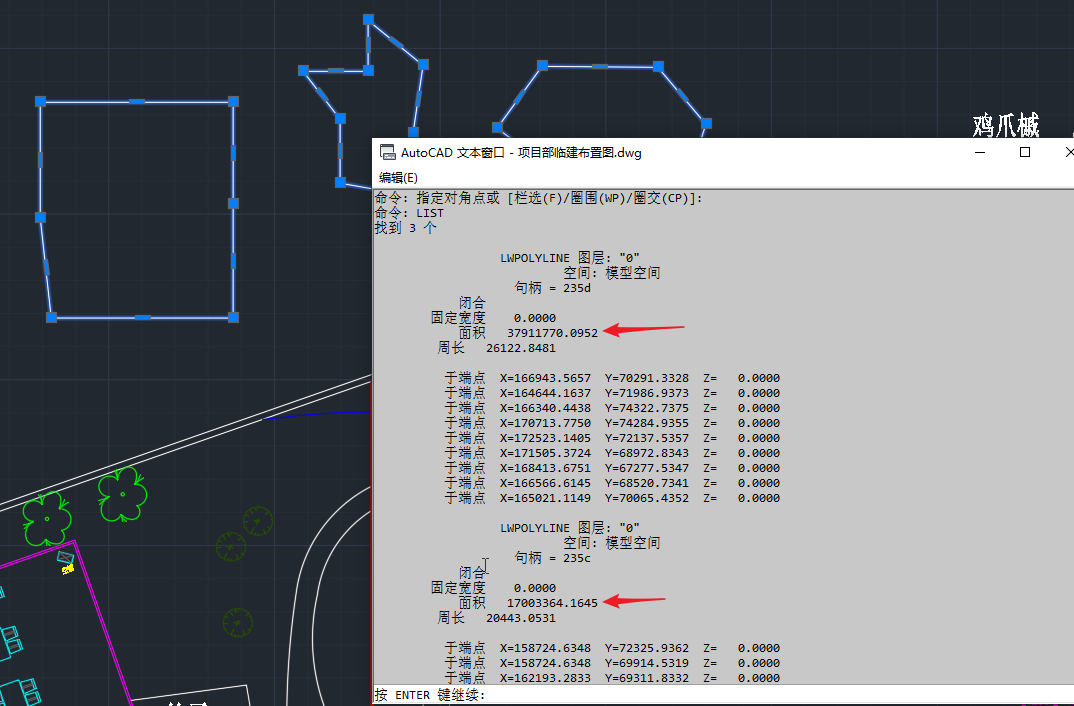

选中对象，list命令

查看全部
2021-06-25
赞 回复 采纳

CAD制图过程中，常常会遇到需要测量统计各 种CAD图形面积的问题。

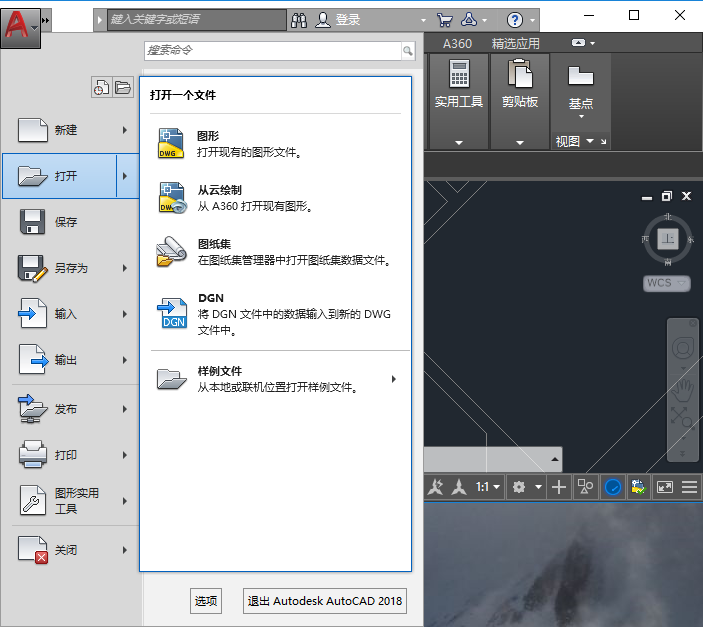

1.点 击菜单栏里“a”标识，在下拉列表里，选择“打开-打开一个文件”选项按钮。

2.任意打开一张我们需要测量统计不规则封闭区域面积的CAD图纸。

CAD如何快速统计任意不规则封闭区域的面积？

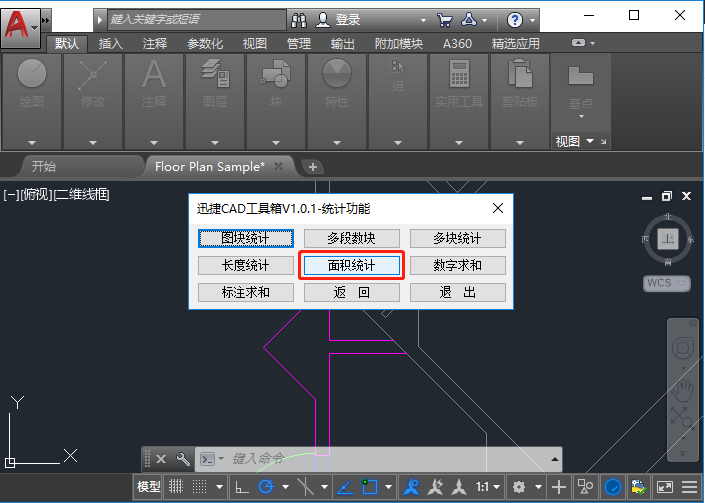

在CAD工具箱弹窗里，我们点 击“统计功能”选项按钮，进入“统计功能”次弹窗，然后点 击“面积统计”选项按钮。

CAD如何快速统计任意不规则封闭区域的面积？

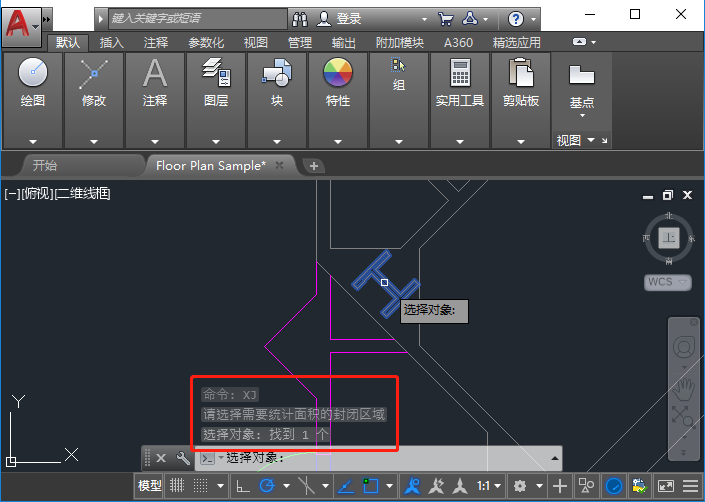

这时命令框会显示“请选择需要统计面积的封闭区域”的命令字符，光标会显示“选择对象：”的指示。我们按照命令指示，移动光标选择需要统计面积的封闭区域，然后点 击“enter”键确 定即 可。

CAD如何快速统计任意不规则封闭区域的面积？

4.这时候会弹出“面积统计”弹窗，显示出选择的封闭区域面积统计为94平方毫米，即“94.00mm²”。

查看全部
2021-06-25
赞 回复 采纳

相关问题

CAD如何快速封闭不规则空间？
共3条回答 >
付凌云【鸿洲】： 在CAD中，可以使用“封闭区域”工具来快速封闭不规则空间。首先，使用“画多边形”工具或“画线”工具将不规则空间周围的边界线绘制出来，确保边界线连接起来形成一条封闭的线。然后，使用“封闭区域”工具，根据绘制的边界线将空间封闭起来。该工具可以自动识别边界线，并以自然方式封闭空间。最后，对于空间封闭后出现的任何空白部分，可以使用“填充”工具添加与原空间相同的颜色或图案填充。
赞 (9) 回复
CAD如何计算封闭区域面积？
共2条回答 >
大王： 你可以按“aa“快捷键~~然后框出你要算得地方确定~~~或者先'spl"快捷键描出要算面积的地方，出现个多边形并选择，ctrl+1可以看旁边出来的信息~找找~里面有面积的
赞 回复
CAD怎么测定不规则封闭图形的面积？
共2条回答 >
🌻 Hermione.： .首先打开CAD软件，打开需要求解面积的图形2.接着在下方命令行输入快捷命令“bo”并回车。3.在弹出的【边界】对话框中，根据提示完成相应选中图形的操作，不规则图形变成了一个封闭区域，选中封闭图形接着点击右下角确定4.然后输入快捷命令“ls”，回车。5.最后我们可以看到面积、周长、宽度等不规则图形的信息
赞 回复
CAD快速标注不规则区域面积？
共1条回答 >
😄万万没想到😄： 1.打开一个AUTOCAD文件，找到需要测量的不规则图形，2.在AUTOCAD命令栏里，输入英文”PL“，3.输完PL命令后，敲击键盘回车，在不规则图形上指点一个起点并单击，4.沿不规则图形进行描绘，在与每个端点重合时，都要单击一次鼠标
赞 (11) 回复
CAD如何快速统计多个封闭区域的总面积？
共1条回答 >
.： 1、我们在电脑中打开CAD软件，进入到软件窗口，点击打开文件，找到想要测量的CAD图纸2、在打开的CAD图纸中，在CAD窗口下任务栏中输入LINE，敲下回车键3、鼠标选取点形成一个闭合图形4、在CAD任务栏中输入C，敲下回车键5、接着，输入BOUNDARY，敲下回车键6、这时，CAD将弹出一个边界创建设置窗口，点击确定7、鼠标左键在刚刚绘制的闭合图形内部点击一下，然后再右键单击该图形边缘8、任务栏中输入LIST，回车键9、鼠标左键点击闭合图形的边缘10、界面中显示选择对象：找到1个，敲下回车键1....
赞 (45) 回复
