溜溜问答 > 平面设计 > CAD问答 > CAD怎么画这个M8的螺纹孔，主视图，和俯视图的，谢谢，感觉不是画个圆就完事了，我是新手？
kiss mayue
kiss mayue
邀请你来回答
1356人阅读 2021-06-25

CAD怎么画这个M8的螺纹孔，主视图，和俯视图的，谢谢，感觉不是画个圆就完事了，我是新手？

我要回答
2个回答

CAD怎么画这个m8的螺纹孔，主视图，和俯视图的，谢谢，感觉不是画个圆就完事了，我是新手？

画个局部剖面就可以的。就说明白了。

查看全部
2021-06-25
赞 回复 采纳

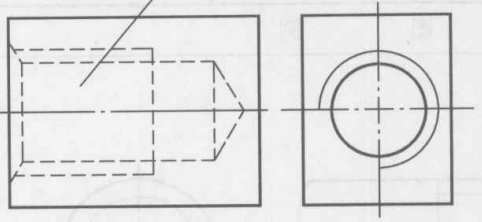

机械设计手册——螺纹的画法

CAD怎么画这个m8的螺纹孔，主视图，和俯视图的，谢谢，感觉不是画个圆就完事了，我是新手？

CAD怎么画这个m8的螺纹孔，主视图，和俯视图的，谢谢，感觉不是画个圆就完事了，我是新手？

m8

CAD怎么画这个m8的螺纹孔，主视图，和俯视图的，谢谢，感觉不是画个圆就完事了，我是新手？

你应该这么画，形状是上图的形状，内孔大小参照螺纹预孔大小来画，m8的预孔一般是φ6.8；外圈3/4的圆就是φ8的大小。

查看全部
2021-06-25
赞 回复 采纳

相关问题

求教。CAD 画M8 的孔。 带螺纹的。
共2条回答 >
阳光： c0.5x45指的是倒角尺寸大小。长度0.5.角度45°，也就是一个0.5*0.5的倒角。孔直接画一个直径8的圆拉伸切除即可。建议lz学习SolidWorks，Pro-e，UG，Catia等任一款三维软件。
赞 回复
CAD怎么画这个m8的螺纹孔，主视图，和俯视图的，谢谢，感觉不是画个圆就完事了，我是新手？
共2条回答 >
A0凤苑装饰🌴唐鑫波🌴： 机械设计手册——螺纹的画法M8你应该这么画，形状是上图的形状，内孔大小参照螺纹预孔大小来画，M8的预孔一般是φ6.8；外圈3/4的圆就是φ8的大小。
赞 (2) 回复
m8螺纹孔CAD画法，M8螺纹的外孔位多大
共1条回答 >
『时㐅长』： m8螺纹孔的底径是6.75mm，大径是8mm。底径用粗实线，大径用3/4圆的细实线。
赞 回复
CAD带螺纹的沉孔俯视图怎么画的说明？
共1条回答 >
发光🌟🌟橘🍊： 画法就是右边这种。标注把6×Φ5改成螺纹规格。再顺便在小孔外边画一个四分之三圆。
赞 (2) 回复
有CAD主视图和俯视图怎么画左视图？
共1条回答 >
mary： 解决方法如下：1、打开CAD。2、打开中望CAD机械版，读取画好的图纸轴，点击菜单，然后依次选择【机械】;【构造工具】。3、在构造工具选择孔轴投影。4、在弹出的对话框中选择手动投影，正常投影方式，双向绘制中心线即可。5、选择【手动】创建方式，选择中心线作为轴线目标，再选择轴或孔的轮廓点位置，完成选择。左视图就做好了。
赞 (45) 回复
