溜溜问答 > 平面设计 > CAD问答 > CAD块在位编辑怎么用？
流逝的夏天
流逝的夏天
邀请你来回答
278人阅读 2021-06-23

CAD块在位编辑怎么用？

我用CAD06的在位编辑块和块编辑器不知道具体怎么用,有人发下相关学习的么？就需要这个,thank you!
我要回答
2个回答

很简单啊，不用专门学习的，
在位编辑是指，选中块右键-在位编辑，图中所有图都有显示，但是只有块里的图可以编辑，这样可以参照其他图进行修剪和延长等参考周围图的操作，完成后点击临时出现的在位编辑工具栏最后一个按钮关闭保存。图内所有的块同时改变。
块编辑，双击块后只显示本块的图，你可以随便操作，最后点击临时出现的块编辑工具栏最后一个按钮关闭保存。图内所有的块同时改变。
临时出现的工具栏通常都在显示区域的上面

查看全部
2021-06-23
赞 回复 采纳

1、打开相关窗口以后，直接点击块编辑器图标。

CAD块在位编辑怎么用？

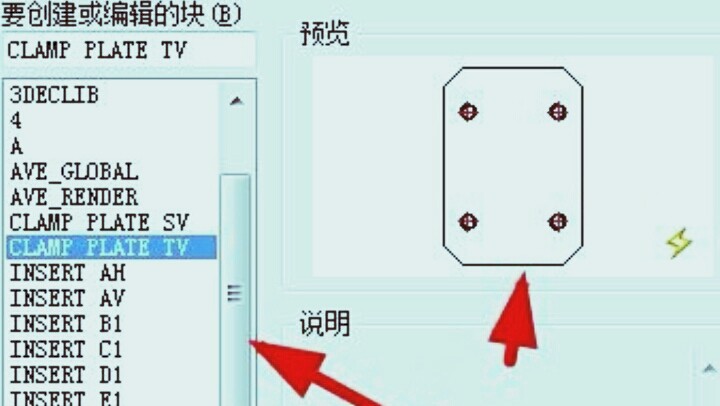

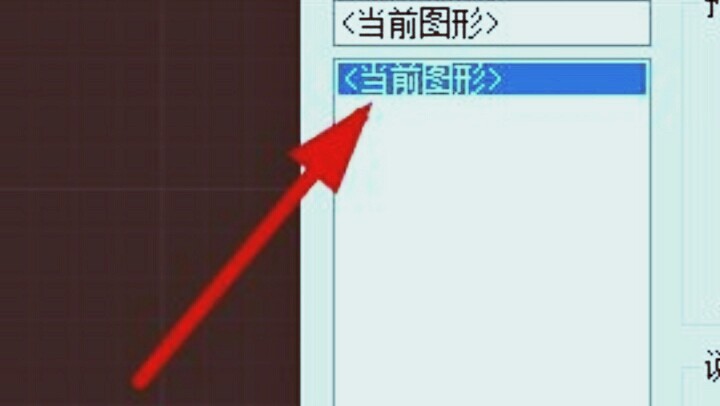

2、下一步会弹出一个新的对话框，通过当前图形来设置之前创建的对象。

CAD块在位编辑怎么用？

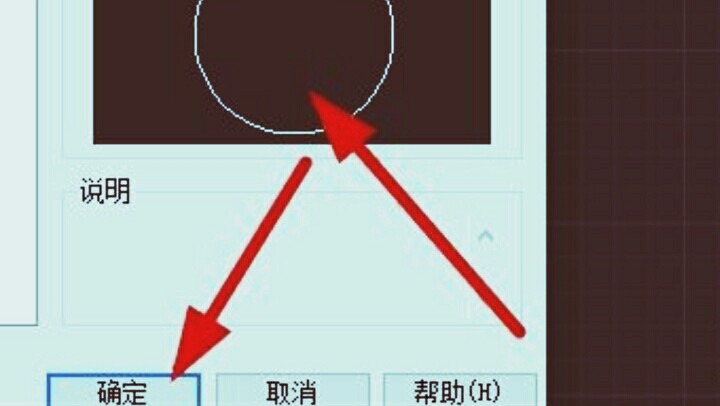

3、这个时候需要对图形进行预览，并选择确定按钮。

CAD块在位编辑怎么用？

4、这样一来如果没问题，即可用CAD块在位编辑了。

CAD块在位编辑怎么用？

查看全部
2021-06-23
赞 回复 采纳

相关问题

CAD在位编辑块怎么用？
共5条回答 >
R.Choi： 命令行输入refedit空格选择想要在位编辑的块就行了编辑完后输入refcolse空格选择保存更改退出即可！~
赞 (13) 回复
CAD在位编辑块如何使用？
共2条回答 >
周善成： 1、打开CAD，圆和云是一个块。2、选中块后，点击鼠标右键选择在位编辑块。3、点击在位编辑块后，选择参照名也就是块的名称，然后点击确定。4、进入在位编辑块页面，就可以进行编辑块，其他的图形就像背景一样不会有影响。5、编辑好后，点击参照编辑中的保存参照编辑。6、点击保存参照编辑后，弹出窗口点击确定。7、点击确定后，块就编辑好了。
赞 回复
CAD在位块编辑到底怎么用？
共2条回答 >
帅的惊动了党： 把没反应的画面截图看一下
赞 回复
CAD在位编辑块以后很卡
共1条回答 >
张涛： 你用的是啥版本啊建议你换个版本吧
赞 (1) 回复
CAD在位编辑块肿么用
共0条回答 >
玉兰墙纸吕隆杰： 在位编辑是指，选中块右键-在位编辑，但是只有块里的图可以编辑，这样可以参照其他图进行修剪和延长等参考周围图的操作，完成后点击临时出现的在位编辑工具栏最后一个按钮关闭保存。图内所有的块同时改变。refedit就是在位编辑命令，如果你的CAD设置了在绘图区域禁止使用右键，那用这个命令也能进入编辑器。
赞 (9) 回复
