CAD中的布局标尺寸，怎么用关联？

在设置“dimassoc” 的参数后，要在布局里标注的话，还要配合调整标注的“全局比例”和“测量单位比例” 。
例如：dimassoc 的参数为1时， 在布局里标注要同模型实际尺寸一样，就必须调整“测量单位比例”。视图比例为1：40，则“测量单位比例”数值为40. 相应调整“全局比例”的数值为1，让标注文体适合布局。
当dimassoc 的参数为2时，标注图元时选择了模型里的图元，则尺寸标注数值为模型的实际尺寸。

　　可对尺寸标注的关联性进行控制的，是尺寸变量dimassoc，不是disammoc。

　　当dimassoc设置为2时，①在与标注关联的几何对象被修改时，关联标注将自动调整其位置、方向和测量值；②且布局中的标注可以与模型空间中的对象相关联。如果dimassoc设置为1，则与设置成2时的不同之处在于，上述第②点失效，即布局中的标注不再与模型空间中的对象相关联，而是在模型空间对象的测量值基础上，叠加一个注释比例因子的乘数。这个dimassoc的设置是对模型空间及所有布局空间统一生效的。

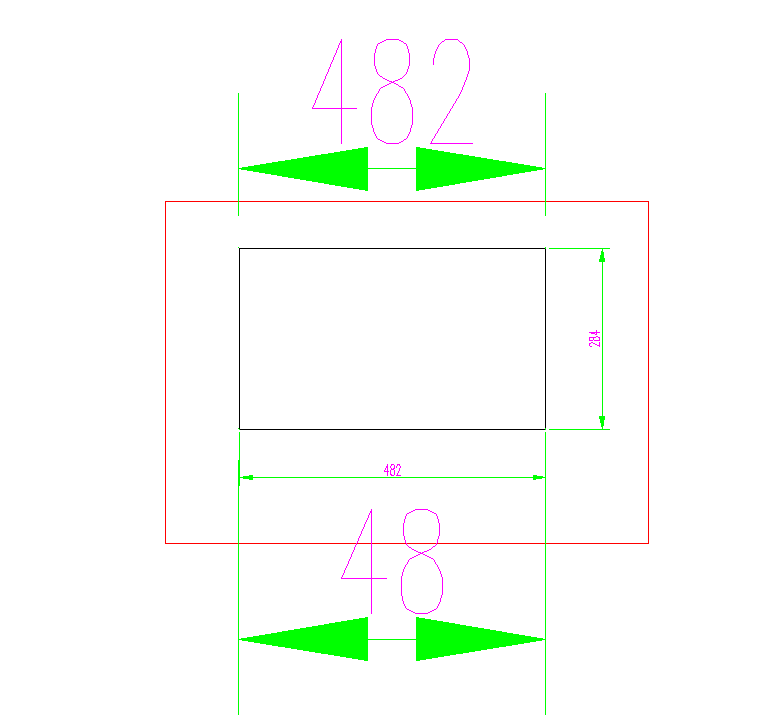

　　例如下图是一个布局中的标注实例，视口的比例为1:10，在布局中对具有模型空间尺寸482的长边进行标注：当dimassoc为1时，标注的结果为此图下方的尺寸，显示为乘以视口比例1/10后的48（由于长度精度为0，小数0.2没被显示）；当dimassoc为2时，标注的结果为此图上方的尺寸，显示为其值等于模型空间中的测量值，也就是布局尺寸与模型几何对象相关联。

　　因此，你的问题可能是在上次退出CAD之前，不经意间修改了dimassoc，将其置为1了，将其改为2即可。
