溜溜问答 > 平面设计 > CAD问答 > CAD画好的样条曲线上怎么加点?
kiss mayue
kiss mayue
邀请你来回答
215人阅读 2021-06-23

CAD画好的样条曲线上怎么加点?

我要回答
2个回答

样条曲线spl(spline)
修改工具splinedit
在修改菜单里面--》对象下 有个样条曲线
点确定后,就提示你选择样条曲线,选择要加点的曲线,里面有个“优化”r选项,输入r“优化”后,就显示了添加控制点a,再输入a确定,就可以直接在线上加点了
记住曲线不能捕捉,你加的点位置是没办法固定的,除非在曲线上曲相交线,产生交点

查看全部
2021-06-23
回复 采纳

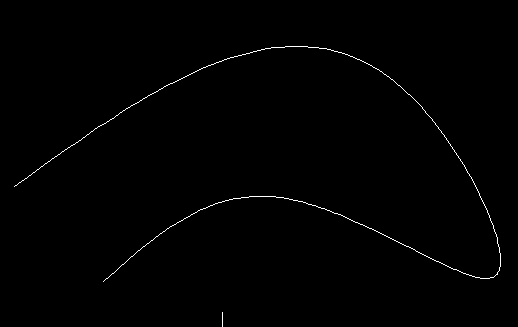

1、电脑打开AutoCAD,然后画一个样条曲线。

CAD画好的样条曲线上怎么加点?

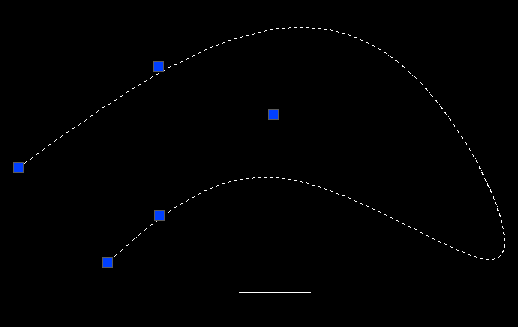

2、画好样条曲线后,双击样条曲线。

CAD画好的样条曲线上怎么加点?

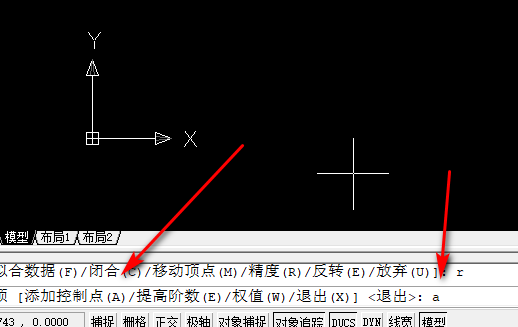

3、双击样条曲线后,就会进入曲线修改命令,在底部输入命令r,空格确定。

CAD画好的样条曲线上怎么加点?

4、然后输入添加控制点a,空格确定。

CAD画好的样条曲线上怎么加点?

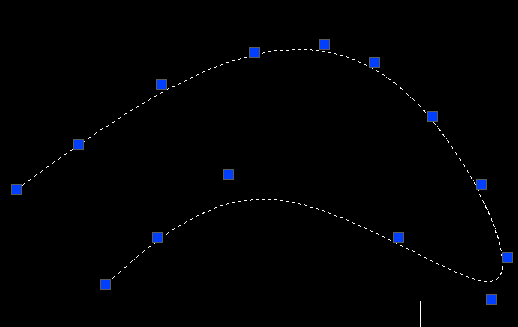

5、确定a之后,就可以在样条曲线上增加控制点了。

CAD画好的样条曲线上怎么加点?

查看全部
2021-06-23
回复 采纳

相关问题

3DMax怎样在样条线上等分加点?
共2条回答 >
丁力: 你好已经很详细了请参照:http://hi.bAIdu.com/tangtangdesign/album/item/c85e22c3303D68290ff47745.html
回复
3DMax 中 怎样在样条线上等分加点?
共2条回答 >
冒牌森大人death: 选择编辑线中的segment线段!在修改面板中找到divIDe这一项,设置后面的等分段数后点击divIDe按钮。
回复
CAD怎么在直线上加点?
共1条回答 >
hassn hamed hamed: CAD在直线上添加点的步骤如下:需要工具:电脑,AutoCAD1、首先选择你要添加节点的直线,或者也可以随意画一条直线。2、然后输入pe,按回车键,我们会看到以下几个选项。3、然后输入e,按回车键,然后选择编辑节点。4、然后输入i,按回车键,然后选择添加节点。5、接下来在你需要添加节点的位置点击,就可以进行添加节点了。6、添加好后,按回车键,这时候你可以选择继续添加,那就继续输入i,或者选择退出键x就可以了。7、退出后就可以看到我们新加的节点了,至此我们就完成了在直线上加点的功能。
回复
谁知道CAD画好的样条曲线上怎么加点?
共1条回答 >
乐一清风: 样条曲线spl(spline)修改工具splinedit在修改菜单里面--》对象下有个样条曲线点确定后,就提示你选择样条曲线,选择要加点的曲线,里面有个优化r选项,输入r优化后,就显示了添加控制点a,再输入a确定,就可以直接在线上加点了记住曲线不能捕捉,你加的点位置是没办法固定的,除非在曲线上曲相交线,产生交点
回复
CAD中怎么在一条样条曲线上面等距加点?
共1条回答 >
🈳🈳🈳: 在样条曲线上面等距加点,可以像下面这样操作:用等分命令,点击菜单栏上-绘图,选择点-定数等分,或者直接在命令行输入:divIDe。输入命令后,然后选择-等分的对象,选择画好的样条曲线,最后输入线段数目就可以了。希望能有一定的帮助。
回复
