溜溜问答 > 平面设计 > CAD问答 > CAD旋转参照角度怎么用？
流逝的夏天
流逝的夏天
邀请你来回答
162人阅读 2021-06-23

CAD旋转参照角度怎么用？

我要回答
1个回答

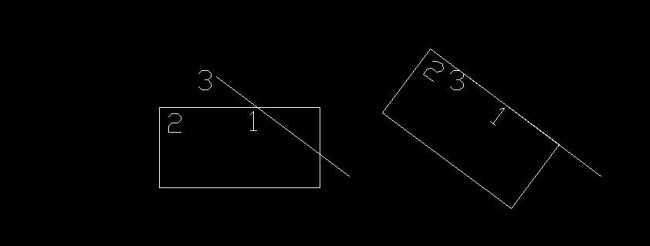

就是将图1旋转到图2的角度，图1与图2要有交点。。如果所示，将矩形旋转到直线位置。选中矩形——旋转ro——确定基点，基点为交点1——参照r——指定参照角度，选择点1/2——指定新的角度——选择点3。。这个参照跟缩放的参照异曲同工

CAD旋转参照角度怎么用？

查看全部
2021-06-23
赞 回复 采纳

相关问题

CAD 旋转 参照怎用？
共2条回答 >
Guang Ying： 比如将一条不知倾斜多少度的斜线转成水平：选中斜线后点旋转命令，指定旋转基点后，输入r，也就是参照，提示指定参照角时，你在斜线上点两个点，意思是利用这两个点确定了一个角度，因为你不知这斜线的角度，所以用此方法。提示指定新角度时，输入0，完成。旋转参照的意思是将一个原先的角度旋转为另一个新的角度。想把矩形旋转成斜线一样的角度，就以矩形和直线的交点做旋转基点，最后指定新角度的时候，在直线上点一下，其它不变。
赞 回复
CAD旋转参照功能怎么用？
共1条回答 >
Giraffe.： CAD旋转参照功能怎么用？CAD中的旋转参照功能是有啥用处小伙伴们知道吗？就是物体随意往哪个方向旋转都是有参照的，即x轴。1、方法一：选目标线（黄线），点击旋转，选择基点（黄线c点），点参照（或输入r），选黄线两端（以自己为参照），点“点”选项（或输入p），选绿线两端（即转为绿线的角度）2、方法二：选目标线（黄线），点击旋转，选择基点（绿线b点），点参照（或输入r），选黄线两端（以自己为参照），点绿线另一端，完成。3、公式如下：实际旋转的角度=输入值-参照线角度+目标线角度不用参照的情况下，参照....
赞 回复
CAD中旋转参照怎么用？
共1条回答 >
N7777777： 旋转中的参照和缩放中的参照操作类似，旋转参照是指定图形上的某个对象为参照角度，然后在指定新的角度是多少，这个新的角度可直接输入，也可以光标选择参照对象，，描述的不是很到位，还是自己动手试一下才能更好理解。
赞 回复
CAD旋转视口内的图（无角度，使用参照旋转）
共1条回答 >
超TVXQ： 旋转视口内图形在布局创建个视口进入视口再输入mvsetup空格选a空格再选r先选一个开始点再点一个要倾斜的角度点好啦这就完成啦
赞 回复
CAD旋转中的参照怎么用？
共1条回答 >
一个桔子： 1、电脑打开AutoCAD2007版本。2、打开CAD之后，先画两个图形。3、画好图形后，输入旋转命令RO，然后按空格键确定命令。4、确定旋转命令后，选择旋转对象。5、选择旋转对象后，指定旋转基点。6、指定旋转基点后，在命令栏输入参照命令R，按空格键确定。7、确定参照命令后，输入参照角度。8、输入参照角度后，按空格键确定就可以了。
赞 (5) 回复
