CAD 中怎么把图线变成一个整体?

我要回答
2个回答

CAD 中把图线变成一个整体步骤如下:

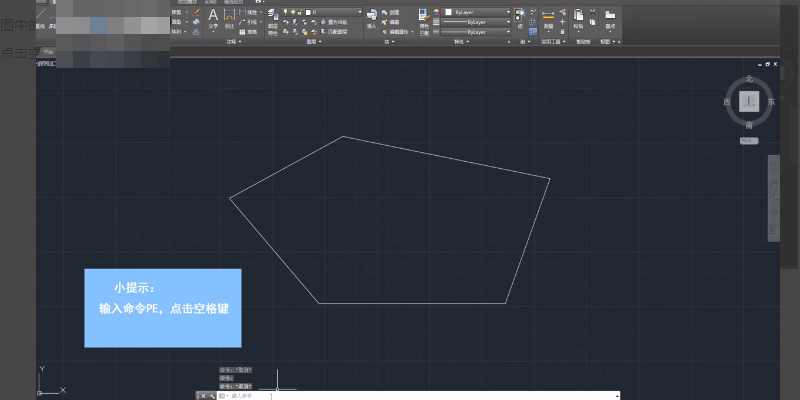

1、图中的五条线都是散的,在命令行输入pe,点击空格键。

CAD 中怎么把图线变成一个整体?

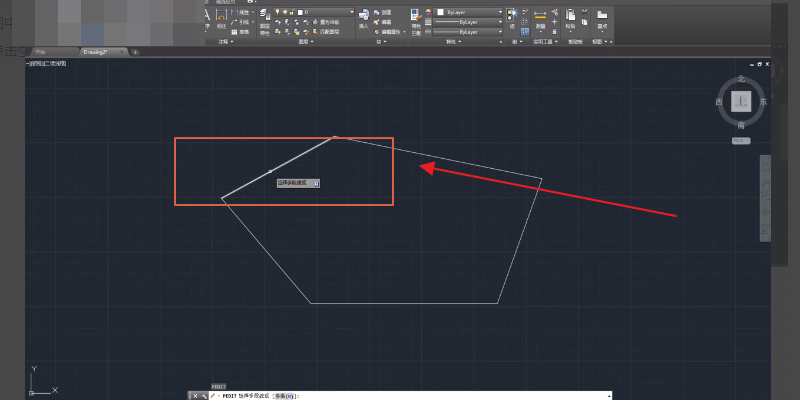

2、选中其中一条线,再次点击空格确定。

CAD 中怎么把图线变成一个整体?

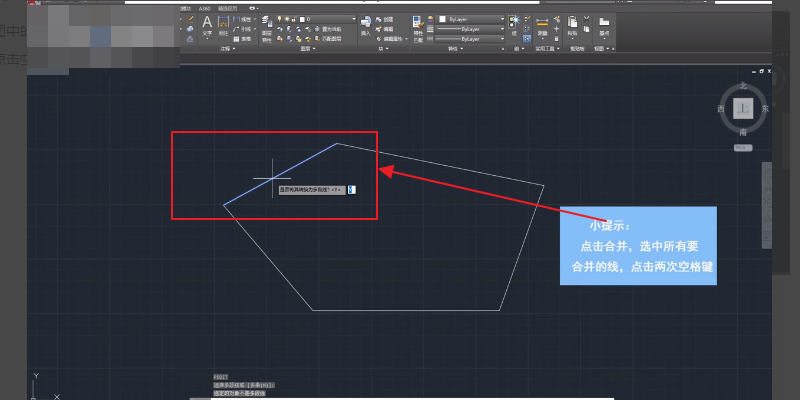

3、点击合并,选中所有需要合并的线,点击两次空格键。

CAD 中怎么把图线变成一个整体?

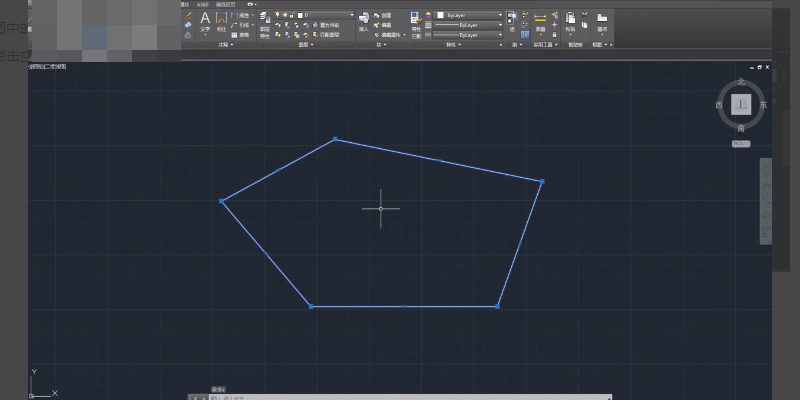

4、可以看到所有的线连成了一个整体,这样就可以了。

CAD 中怎么把图线变成一个整体?

查看全部
2021-06-22
回复 采纳

1、电脑打开CAD软件。

CAD 中怎么把图线变成一个整体?

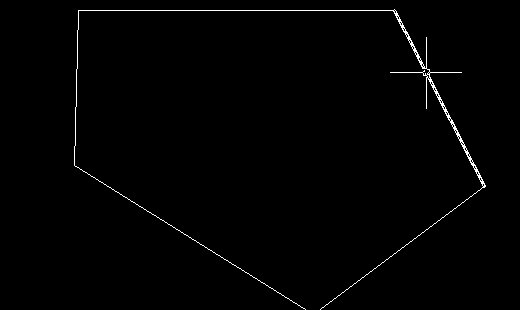

2、打开CAD软件之后,画几条线,如图这几条线并不是一个成体,而是几段线。

CAD 中怎么把图线变成一个整体?

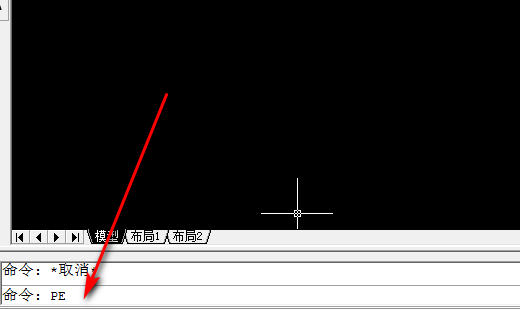

3、在CAD底部命令框中输入命令pe,按一下空格键确定。

CAD 中怎么把图线变成一个整体?

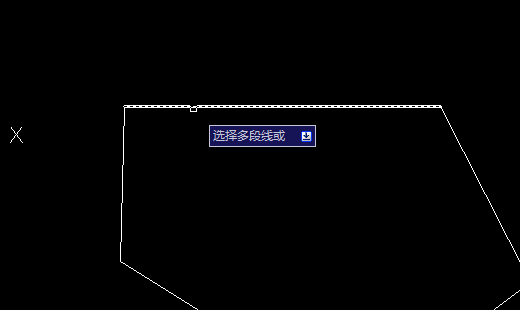

4、确认pe命令之后,先选择一段线。

CAD 中怎么把图线变成一个整体?

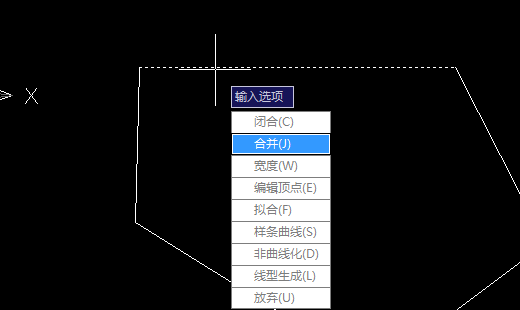

5、选择一段线之后,点击合并选项。

CAD 中怎么把图线变成一个整体?

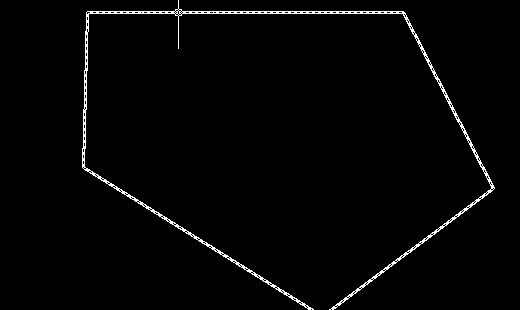

6、点击合并之后,选择全部的线段,最后按两下空格键就可以了。

CAD 中怎么把图线变成一个整体?

查看全部
2021-06-22
回复 采纳

相关问题

AutoCAD中如何把图线组合成一个整体?
共3条回答 >
Le Dômtired de Cristal: 1.做块。。。。命令是b2.做组。。。。命令是group3.整和成多段线。。。命令是pe
(9) 回复
CAD中怎么把一个图形变成一个整体?
共2条回答 >
陈友忠: 如果你只是几个相连的线的话可以用pe命令连在一起
回复
AuTOCAD中如何把图线组合成一个整体?
共2条回答 >
刘丹: 用b命令就可以
回复
CAD怎么把模块变成一个整体?
共1条回答 >
腐之FUN: 1、首先在电脑上打开一款CAD编辑器,然后在绘制区绘制三个图形作为演示图形。2、然后在绘图区用鼠标选中这三个图形,选中后图形就变成虚线形式了。3、然后在软件界面上方找到“工具”区域,在工具栏中选择“创建块”图标点击。4、然后弹出创建块的对话框,在对话框的“块名称”中输入块的名称,然后在对象列表中选择“作为块修改”,设置完成后,点击“OK”按钮。5、这三个图形已经被合并成一个块了。完成以上设置后,即可在CAD中把很多的图形变成一个整体的图形。
回复
CAD怎么把单线变成一个整体?
共1条回答 >
戴鑫: PE命令,里面有合并选项,可以把首尾相连的线和圆弧合并成一个整体。
(24) 回复
