溜溜问答 > 平面设计 > CAD问答 > CAD标注圆的直径时，为什么在圆外标注就变成单箭头呢？怎么改成在圆外有引线的情况啊？
kiss mayue
kiss mayue
邀请你来回答
371人阅读 2021-06-21

CAD标注圆的直径时，为什么在圆外标注就变成单箭头呢？怎么改成在圆外有引线的情况啊？

我要回答
1个回答

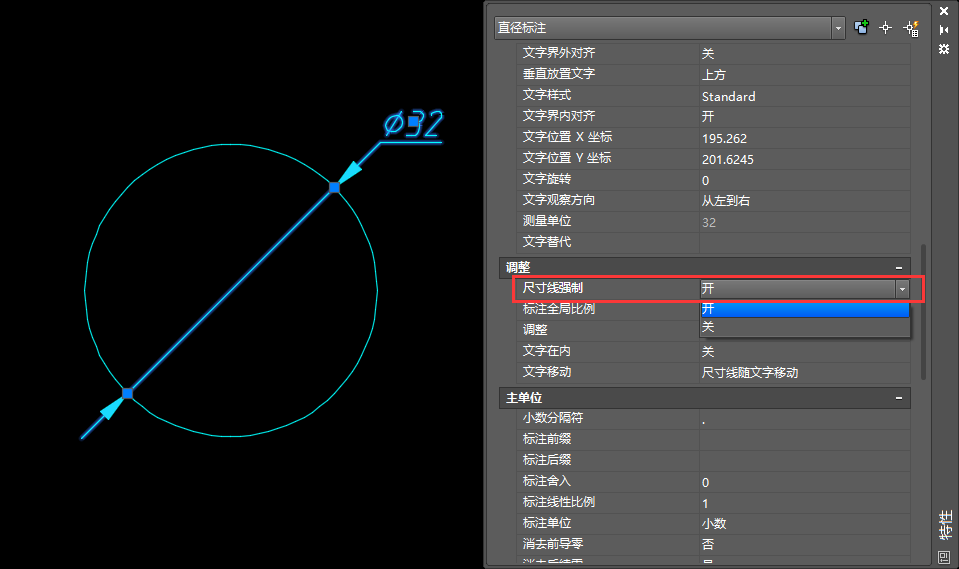

方法：选中直径标注，右键-特性，打开“特性”选项板，如图所示，设置“尺寸线强制”为“开”，参考一下。

CAD标注圆的直径时，为什么在圆外标注就变成单箭头呢？怎么改成在圆外有引线的情况啊？

查看全部
2021-06-21
赞 回复 采纳

相关问题

为什么CAD标注圆直径时只有一个箭头？
共4条回答 >
Gaea白爷： 如题所述的“直径标注只显示一个箭头”的原因是“尺寸线强制”设置为“关”，如图所示，参考一。
赞 (15) 回复
AutoCAD标注直径时如何使箭头在圆内数值在圆外？
共2条回答 >
绅士壹柒： 用命令:dimatfit输入新值:2确定后,再标注时箭头就会在圆弧内!
赞 回复
AutoCAD 中标注圆的直径时，标注的箭头是在圆外的，怎么才能把箭头调整到圆内？
共1条回答 >
小木子123： 你好格式——标注样式——修改（或者新建）调整——文字始终保持在尺寸界线之内确定关闭ok
赞 (4) 回复
CAD怎么标注圆的直径在圆中间？
共1条回答 >
。： 2、在键盘上输入字母d,然后回车打开标注样式管理器，在上面点击－修改。4、现在我们再返回到标注样式管理器的界面，点击－置为当前－关闭。5、这时我们点击工具栏里的标注按钮，选择－线性标注，对你的图形进行标注，就可以显示直径符号了。
赞 回复
CAD如何标注圆的直径带引线？
共1条回答 >
CY LIANG： 1.打开CAD，点击工具栏中的圆；2.然后在CAD中画一个圆；3.之后点击工具栏中的注释；4.点击标注的下拉箭头
赞 (41) 回复
