溜溜问答 > 平面设计 > CAD问答 > CAD标注变得很大，怎么处理呢？
kiss mayue
kiss mayue
邀请你来回答
251人阅读 2021-06-21

CAD标注变得很大，怎么处理呢？

我要回答
1个回答

看颜色配置不像CAD的坐标标注，更像是天正或其它插件的标注。

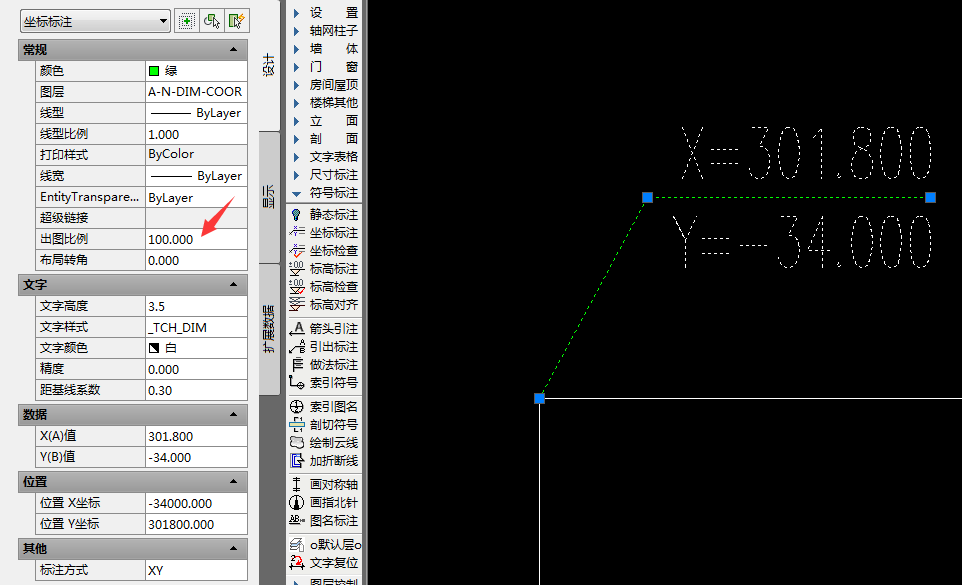

如果是天正的标注，打开ctrl+1特性窗口，选中标注，将出图比例改大，比如1:1000改为1:1，自己看效果或通过计算调，（特性窗口中的文字高度是打印时的高度，这样计算比较方便），然后将标注的热点拖到图面附近。

CAD标注变得很大，怎么处理呢？

如果确实是CAD的标注，那就是引线或多重引线，反正CAD的坐标标注不长这样。选中标注后依然看特性窗口，如果注释性为“是”，就将注释比例改小（比如1:1改为1:1000），如果为“否”，就直接scale缩小。

查看全部
2021-06-21
赞 回复 采纳

相关问题

CAD图纸标注变得很大
共4条回答 >
阿韬： 应该是图纸比例的问题，看看之前图纸比例是多大，然后将后面的改过来。
赞 (3) 回复
CAD标注数字如何变得很大？
共2条回答 >
清坤： 点标注-标注样式-替代-在使用全局比例里修改数字,然后重新标一个尺寸在使用特性匹配点就行了.第二个方法就适合已经标好尺寸的.全选你要改变的尺寸.双击-找到调整-标准全局比例修改数字就行了.
赞 回复
CAD标注数字怎么变得很大？
共2条回答 >
-懿： 点标注-标注样式-替代-在使用全局比例里修改数字,然后重新标一个尺寸在使用特性匹配点就行了.第二个方法就适合已经标好尺寸的.全选你要改变的尺寸.双击-找到调整-标准全局比例修改数字就行了.
赞 回复
CAD套完图标注变得很大？
共2条回答 >
Crystal.C： 把标注修改一下，弄小之后再更新标注就行了。
赞 (1) 回复
CAD标注数字变得很大，怎么办？
共0条回答 >
