溜溜问答 > 平面设计 > CAD问答 > 用CAD画一个普通的杯子怎么画？
kiss mayue
kiss mayue
邀请你来回答
109人阅读 2021-06-21

用CAD画一个普通的杯子怎么画？

我用多段线画了，旋转之后然后着色，怎么是实体，我以前学的时候不是啊，很简单，但我忘了
我要回答
2个回答

具体方法如下

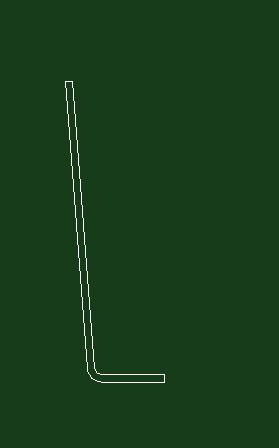

绘制如下图形

用CAD画一个普通的杯子怎么画？

输入reg回车，选择图中对象回车，生成面域

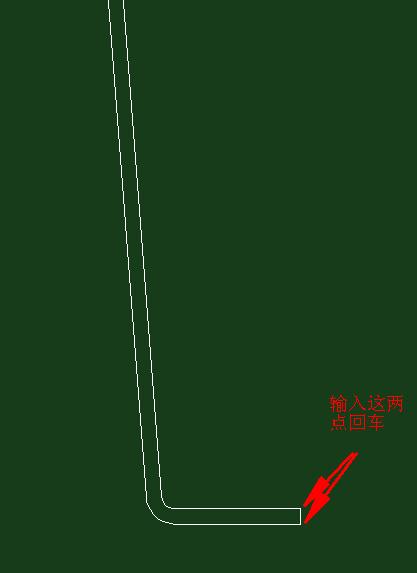

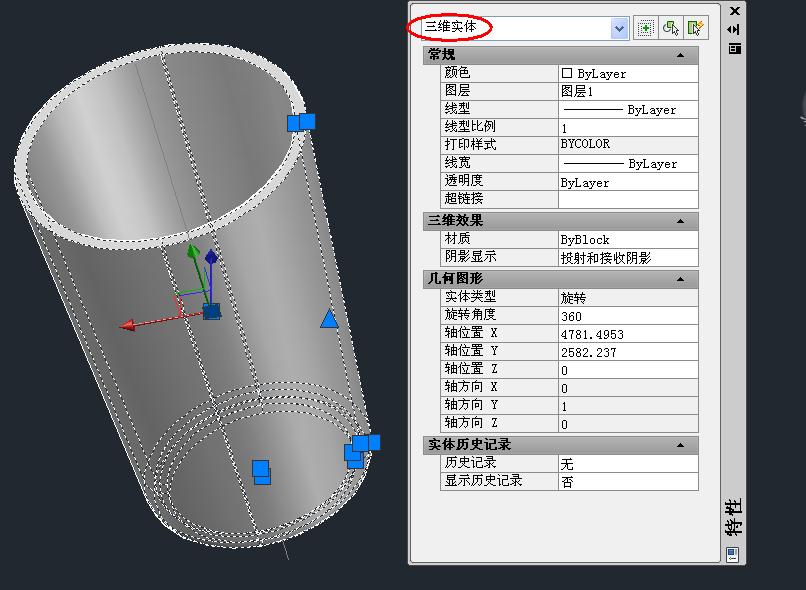

输入rev回车，选择面域回车，看下图

用CAD画一个普通的杯子怎么画？

用CAD画一个普通的杯子怎么画？

查看全部
2021-06-21
赞 回复 采纳

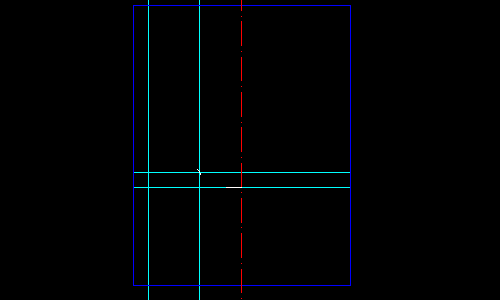

1、先用矩形命令绘制一个矩形"rec,rectang"，确定物体的范围，然后画上辅助线。

用CAD画一个普通的杯子怎么画？

2、用刨面图的方法找到酒杯的几个点。

用CAD画一个普通的杯子怎么画？

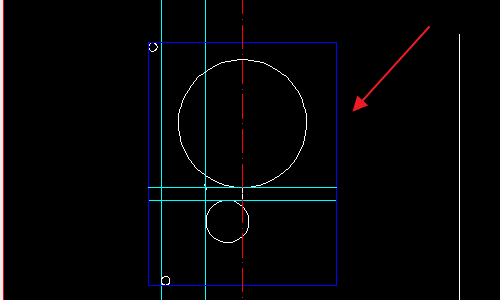

3、用画圆命“c,circle”令或圆弧命"a,arc令绘制酒杯的轮廓线。

用CAD画一个普通的杯子怎么画？

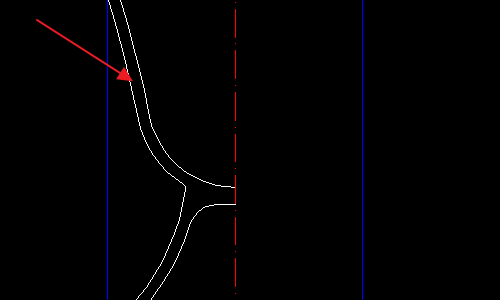

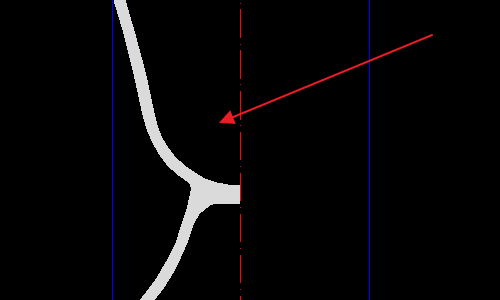

4、输入修改命令，“tr,trim”,将多余的线段修改，完成酒杯轮廓的绘制。

用CAD画一个普通的杯子怎么画？

5、输入面域命令，“reg,region”,选择绘制好的酒杯轮廓，把轮廓转换为一个闭合的平面。

用CAD画一个普通的杯子怎么画？

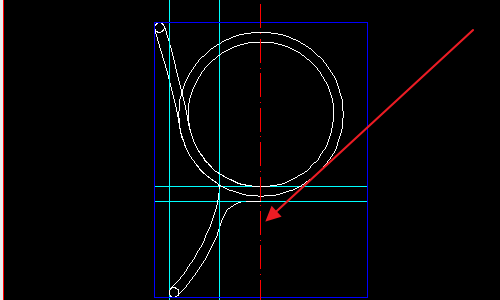

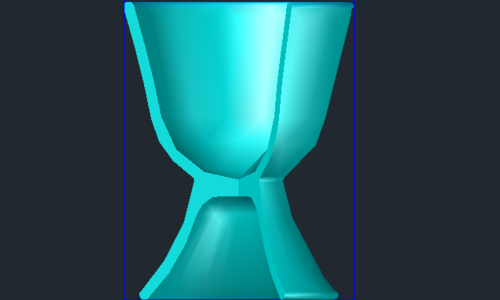

6、输入旋转命令，“rev,revolve”,指定旋转轴。输入旋转角度，因为是个圆形，就旋转360度按空格键确认完成。

用CAD画一个普通的杯子怎么画？

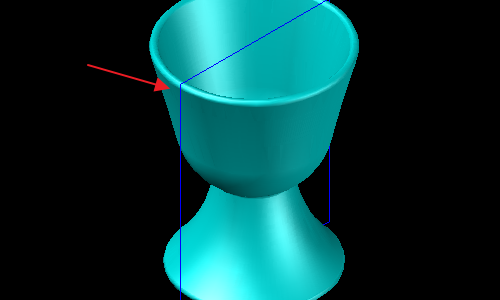

7、把视图转换为轴侧图，这样就可以看到绘制的酒杯实体了。

用CAD画一个普通的杯子怎么画？

查看全部
2021-06-21
赞 回复 采纳

相关问题

用CAD画一个普通的杯子如何画？
共2条回答 >
胡半仙： 1、先用矩形命令绘制一个矩形"rec,rectang"，确定物体的范围，然后画上辅助线。2、用刨面图的方法找到酒杯的几个点。3、用画圆命“c,circle”令或圆弧命"a,arc令绘制酒杯的轮廓线。4、输入修改命令，“tr,trim”,将多余的线段修改，完成酒杯轮廓的绘制。5、输入面域命令，“reg,region”,选择绘制好的酒杯轮廓，把轮廓转换为一个闭合的平面。6、输入旋转命令，“rev,revolve”,指定旋转轴。输入旋转角度，因为是个圆形，就旋转360度按空格键确认完成。7、把视图转换....
赞 回复
用CAD画个杯子，如何画？
共2条回答 >
胡半仙： 不知道你是要花平面图还是立体图，估计是要画立体的吧，首先打开CAD软件，如果不会打开，建议不要看下面的文字了，呵呵给你说个最简单的做直通杯子的做法，首先打开你的软件，将一般在左上角的工作空间设置为三维建模，或者只是打开三维建模的工具，也就是那些圆柱啊，球啊，啥的，这样就可以画了，说道这里我不想说了，因为我感觉你是啥也不懂，想让别人说懂的人，我自愧没有那个水平，所以还是建议你自己去下资料，慢慢学，主要步骤给你说下，就是设置工作空间，然后设置视口，一般三个视口，主视图，俯视图，和东南或西南侧视图，还....
赞 回复
用CAD画个杯子，如何画？
共2条回答 >
胡半仙： 不知道你是要花平面图还是立体图，估计是要画立体的吧，首先打开CAD软件，如果不会打开，建议不要看下面的文字了，呵呵给你说个最简单的做直通杯子的做法，首先打开你的软件，将一般在左上角的工作空间设置为三维建模，或者只是打开三维建模的工具，也就是那些圆柱啊，球啊，啥的，这样就可以画了，说道这里我不想说了，因为我感觉你是啥也不懂，想让别人说懂的人，我自愧没有那个水平，所以还是建议你自己去下资料，慢慢学，主要步骤给你说下，就是设置工作空间，然后设置视口，一般三个视口，主视图，俯视图，和东南或西南侧视图，还....
赞 回复
用CAD画个杯子，如何画？
共2条回答 >
胡半仙： 不知道你是要花平面图还是立体图，估计是要画立体的吧，首先打开CAD软件，如果不会打开，建议不要看下面的文字了，呵呵给你说个最简单的做直通杯子的做法，首先打开你的软件，将一般在左上角的工作空间设置为三维建模，或者只是打开三维建模的工具，也就是那些圆柱啊，球啊，啥的，这样就可以画了，说道这里我不想说了，因为我感觉你是啥也不懂，想让别人说懂的人，我自愧没有那个水平，所以还是建议你自己去下资料，慢慢学，主要步骤给你说下，就是设置工作空间，然后设置视口，一般三个视口，主视图，俯视图，和东南或西南侧视图，还....
赞 回复
怎么用CAD画个杯子？
共1条回答 >
ER： 这个要用三维才可以的，把视角转到三维状态，画两个圆一大一小，拉伸、如一个高80一个高75这样底部留5mm厚，在差级。然后用圆弧画杯耳做路径、在画个小的椭圆形作杯耳扫掠用。这样基本上成形了。
赞 回复
