CAD2007中怎么把布局中的图转到模型中,因为布局和模型的图完全不一样?

我要回答
2个回答

可以用chspace命令,然后圈选布局所有图形,好了,布局到模型的转换好了,就连标注都是完美的。

查看全部
2021-06-21
回复 采纳

可以通过下面的方法将CAD中的模型和布局中的图纸进行转换,具体转换的步骤如下:

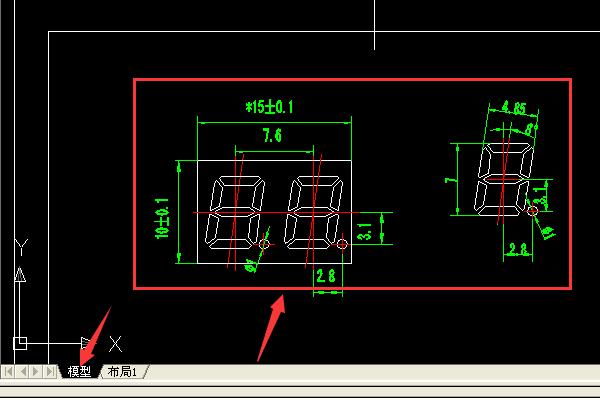

1、鼠标双击打开电脑中的一个CAD文档,如下图:

CAD2007中怎么把布局中的图转到模型中,因为布局和模型的图完全不一样?

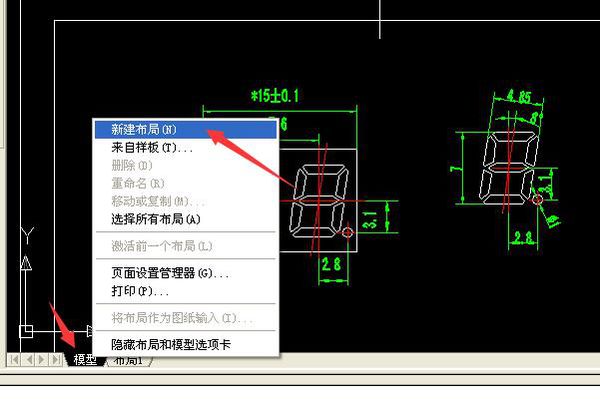

2、然后将鼠标移动到“模型”选项的上面,鼠标右键,在打开的列表中找到“新建布局”:

CAD2007中怎么把布局中的图转到模型中,因为布局和模型的图完全不一样?

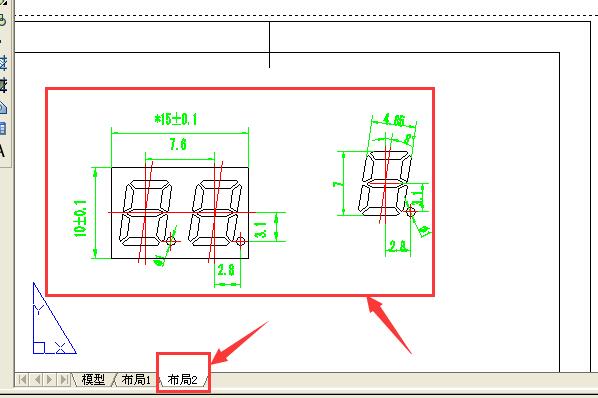

3、这时候就会在页面中生成一个新的布局了,点击打开此布局,即可查看到图纸已经转换到新的布局中了:

CAD2007中怎么把布局中的图转到模型中,因为布局和模型的图完全不一样?

查看全部
2021-06-21
回复 采纳

相关问题

CAD2007中怎样把模型钟德图转到布局中?
共3条回答 >
木子: 在布局中打开视口模型的图纸自然就显示在布局里面了。看不到移动下图纸。
回复
CAD2007中如何把布局中的图转到模型中?
共2条回答 >
胡半仙: 可以用chspace命令,然后圈选布局所有图形,好了,布局到模型的转换好了,就连标注都是完美的。
回复
怎么把CAD布局中的图完全弄到模型中?
共1条回答 >
冉: 画图有的时候是这样,模型空间画基本图形机尺寸标注,布局中是文字内容,通常是将一些通用的内容,比如技术要求及图框放在布局中,两个空间的东西,我在低版本CAD试过没办法导入同一个空间中,高版本没试过
回复
怎么将CAD的模型图转到布局中?
共1条回答 >
宴席: CAD图转jpg的方法:点击CAD左上角的“文件”菜单,往下选打印中的“打印”(快捷键为plot,或者是ctrl+p),弹出“打印-模型”窗口,选择jpg格式,点击确认,组后给图片命名保存即可
回复
CAD模型图怎么转到布局中?
共1条回答 >
木子: 这个不是转的事,你先看布局,然后家个视口,然后设置比例,这个就是出图的比例,然后应该可以看见图形的,盘不到就移动,还是没有,那么你绘制一个大园,来回移动应该可以找到了吧,看到过来外的图,他是在图的四个角画了L形的线,用于检查位置,图对正了,这个线在布局就看不到,偏离原来位的话,就会被看到……算是个技巧了,
回复
