溜溜问答 > 平面设计 > CAD问答 > 如何在天正制图软件上将图形按比例放大或缩小？
流逝的夏天
流逝的夏天
邀请你来回答
1314人阅读 2021-06-18

如何在天正制图软件上将图形按比例放大或缩小？

图形已经画好了，但检查后发现图形的视图比例是1:50，而不是1:100．请哪位仁兄知道的指导指导．．谢谢拉
我要回答
2个回答

看看有没有比例这个选项，如果有的话，按照提示设置，比如说缩小一半的话，比例因子应该是0.5。
天正我没有用过，我们用的都是AutoCAD。

查看全部
2021-06-18
赞 回复 采纳

准备工具/材料：装有Windows 10的电脑一台，天正制图软件软件。

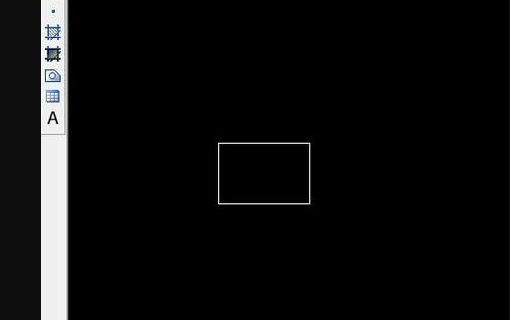

1、首先，我们可以打开一个计算机辅助设计图形来演示。

如何在天正制图软件上将图形按比例放大或缩小？

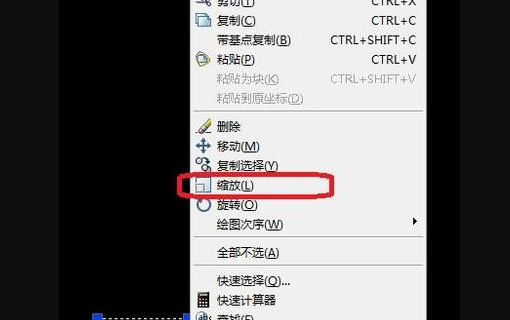

2、想在原图的基础上放大或者缩小，我们用鼠标把图形全部选中，然后右键点击，弹出菜单中选择“缩放”。

如何在天正制图软件上将图形按比例放大或缩小？

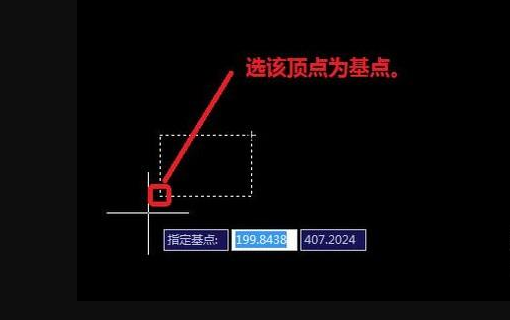

3、此时，页面上会出现一个提示，需要指定一个基点(基点是缩放图形后的原始位置)。我们指定图形中的标记点作为基点。

如何在天正制图软件上将图形按比例放大或缩小？

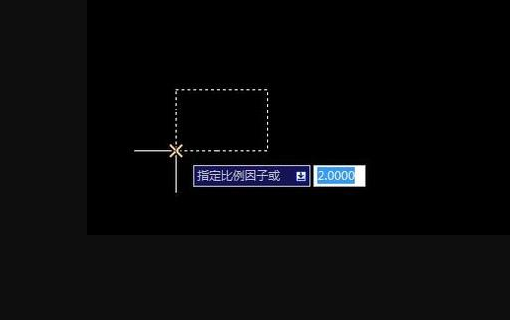

4、然后您需要指定一个比例因子。如果数字放大，请输入大于1的数字。如果减少，请输入一个小于1的数字。如图所示，我们尝试放大该图并输入比例因子2。

如何在天正制图软件上将图形按比例放大或缩小？

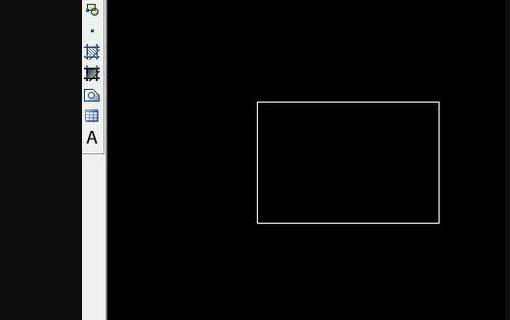

5、右键点击确认，图形就被放大了，效果如下图所示。

如何在天正制图软件上将图形按比例放大或缩小？

查看全部
2021-06-18
赞 回复 采纳

相关问题

CAD 制图中如何按比例放大缩小？
共3条回答 >
以前，以后： 高度和宽度缩放比例不一样，只能用拉伸命令了。根据实际情况选择拉伸的部位吧。
赞 (5) 回复
CAD中如何将图形按一定的比例放大或缩小？
共2条回答 >
GMZ： 1、双击CAD快捷键图标，打开CAD绘图界面；2、以正五边形为例，点击左边的正多边形按钮；3、绘制好后得到五边形图形；4、给图形做好尺寸标注方便直观比较；5、选择图像在命令行输入sc命令，按键盘回车按钮；6、然后命令行会提示指定基点，鼠标左键点击五边形指定的那一点；7、然后命令行提示输入比例因子或参数就可以放大缩小。
赞 回复
UG nx8制图时怎么控制模型按比例放大或缩小？
共2条回答 >
！： 在UGNX8中，可以通过几个方式控制模型按比例放大或缩小。首先，可以使用缩放功能，选择模型并选择缩放选项，然后输入比例因子来调整其大小。其次，可以使用缩放工具栏上的放大和缩小按钮来快速调整模型大小。此外，可以使用尺寸标注功能，测量原始尺寸后再根据所需比例调整尺寸。另外，还可以通过编辑模型的尺寸参数来直接改变模型的比例。总之，UGNX8提供了多种方法来控制模型按比例放大或缩小，以满足用户的需求。
赞 (49) 回复
CAD中怎样按比例放大或缩小图形？
共1条回答 >
李君兰： 在用AutoCAD2014工作时会遇到各种各样的问题，比如需按比例放大或缩小图形。那么如何进行操作呢？下面我与你分享具体步骤和方法。工具/材料AutoCAD2014辅助设计软件启动AutoCAD2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求按比例放大或缩小图形。如图所示，选择"默认→修改"功能区。点击"缩放"图标，下步将进行按比例放大或缩小图形的操作。命令窗口显示"SCALE选择对象"，如图所示。拾取框选对象的第一个角点，单击鼠标左键确认。如图所示，命令窗口显示"SCALE指....
赞 回复
CAD怎样按比例放大或缩小？
共1条回答 >
闻香识酒： 本文操作环境：Windows7系统，autocad2020版本，DellG3电脑。cad等比例放大的步骤：1、点缩放功能按钮或者输入命令SCALE回车；2、选择需要放大的图元（选择方式:按住鼠标左键框选所有需要放大的图元），回车；3、指定放大的基点，输入放大的比例回车即可。
赞 回复
