直角弯头怎样展开放样制作？

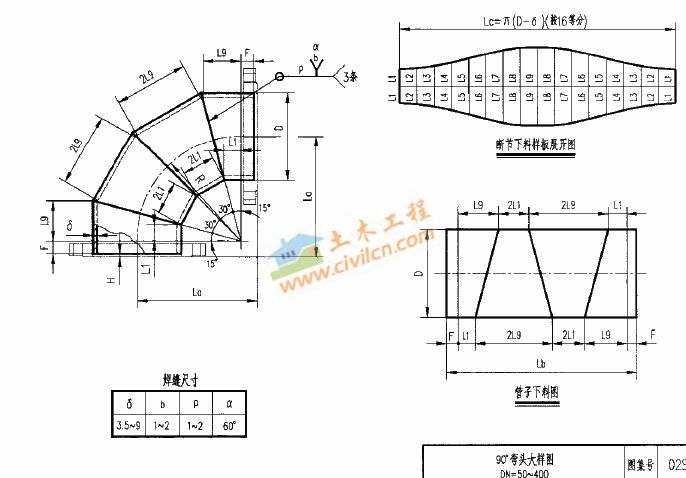

如图这样放不是三言二语能总的轻的一般都是查表或软件画的。

1、需卷制如下图弯头，我们从图中得到已知条件：弯头中径的半径为300，弯头共4节，分15度和30度两种，且30=2*15。

2、放样、划线

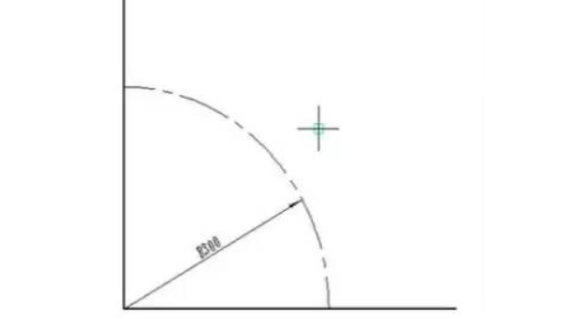

做一直角坐标，以坐标原点为圆心，弯头中径300为半径画1/4圆。

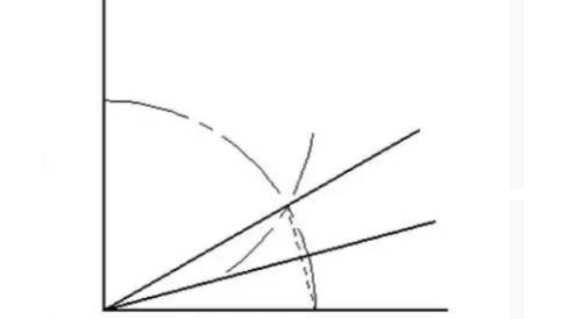

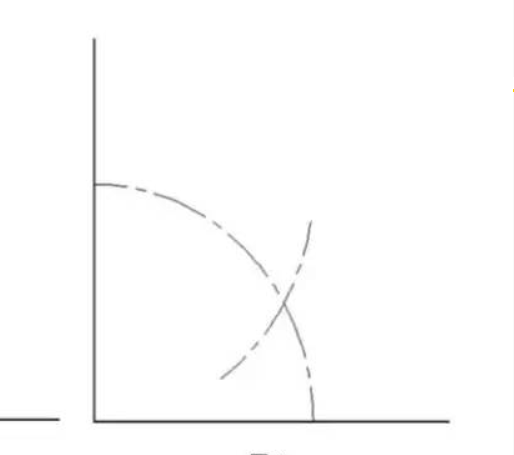

再将圆心定于图1中圆弧与y轴的交点，半径仍为300，再画一弧线，与第一条相交。

做经过原点与弧线交点的射线。则该射线与x轴的夹角为30度（如图3）。平分30度角得到15度角。

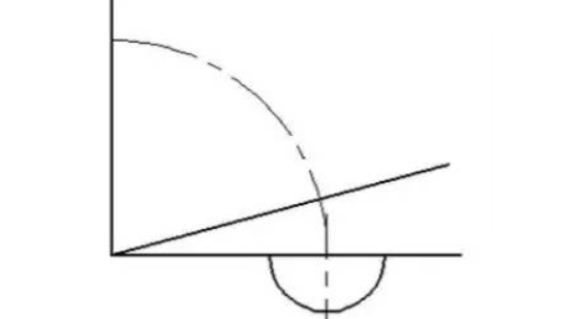

以x轴的交点为圆心，159为直径，画半圆

3、将半圆六等分。

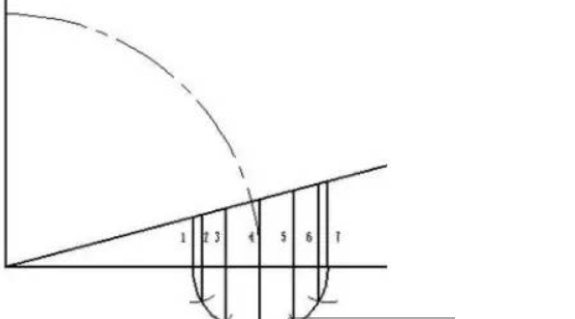

分别以半圆的左、右、下三个象限点为圆心，159/2为半径画弧，并与半圆相交，便得到等分点。并以等分点做x轴的垂线，交15度射线上，得到x轴距15度射线的7条线段

4、直径159的管子，周长为159*3.14=499.26，考虑到板材壁厚的原因，卷制的管直径变大，所以需要周长减去两倍的板厚，假定取板厚为10，所以周长变为489.26.将圆周展开成直线。

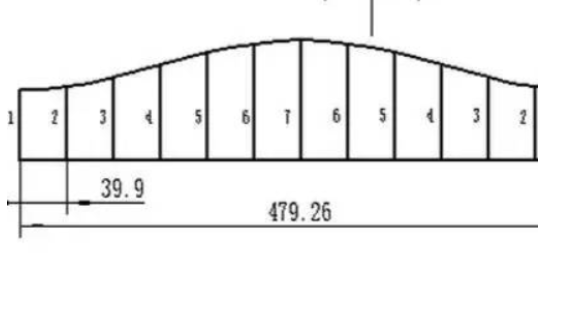

如上图，我们将半圆分成了六等分，那么整个圆周上将是12份每份的长度为40.77。将1~7的线段移植到等分点上顺序。并将线段上端点用平滑的曲线连接起来。整个的图纸卷制出来就是15度的弯头。

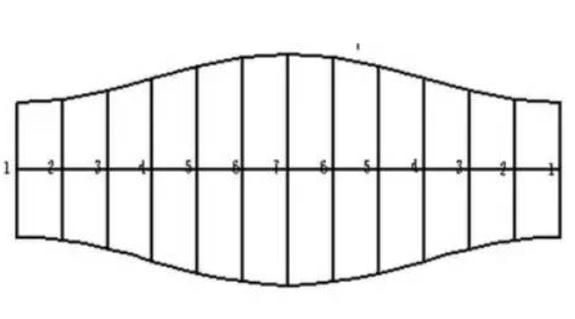

5、将15度的图形向下镜像，得到所示图形，卷制而成就是30度的弯头。二整个的弯头便是两个30度的、两个15度的焊接而成。
