溜溜问答 > 平面设计 > CAD问答 > CAD外部参照怎样将绝对路径改为相对路径，不用重新参照？
kiss mayue
kiss mayue
邀请你来回答
1465人阅读 2021-06-15

CAD外部参照怎样将绝对路径改为相对路径，不用重新参照？

我要回答
2个回答

xr命令，弹出“外部参照管理器”，
右键选择正在参照的DWg文件，选择“附着”，在弹出的对话框选择相对路径。
若无法选择，需保存当前文件，再重复前述操作。

查看全部
2021-06-15
赞 回复 采纳

具体步骤如下：

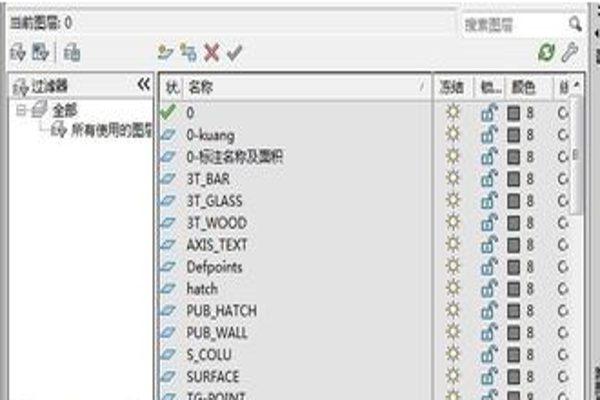

1、将这个外部参照作为其他所有专业的底图，将装修的平面图所有线都调整为8号颜色的线；

CAD外部参照怎样将绝对路径改为相对路径，不用重新参照？

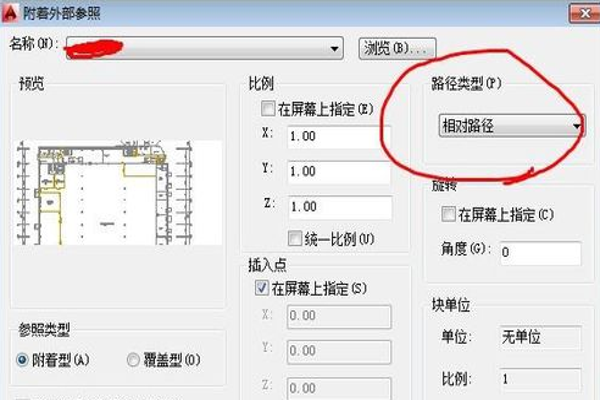

2、保证插入外部参照的时候，路径类型是相对路径，所有专业都用此方法插入外部参照作为底图；

CAD外部参照怎样将绝对路径改为相对路径，不用重新参照？

3、外部参照不能绑定，加载进来就可以，如果装修方面变动，我们只需要修改底图，然后保存底图；

CAD外部参照怎样将绝对路径改为相对路径，不用重新参照？

4、打开所需专业的图纸，右下角会跳出重新载入底图，点击一下，底图会自动更改；

CAD外部参照怎样将绝对路径改为相对路径，不用重新参照？

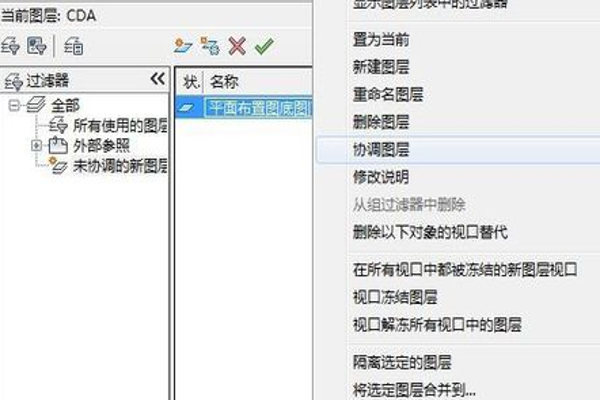

5、根据底图修改自己专业的内容，不必花心思去考虑修改装修部分，到图层里面选中未协调图层，右击，点协调图层即可将绝对路径改为相对路径。

CAD外部参照怎样将绝对路径改为相对路径，不用重新参照？

查看全部
2021-06-15
赞 回复 采纳

相关问题

CAD外部参照不能使用相对路径
共3条回答 >
偽文藝君： cad外部参照不能使用相对路径是因为：　　要使用“相对路径”，首先必须保存宿主文件，而且，宿主文件和参照文件必须在同一个盘符内。要么在C盘全在C盘，要么全在D盘，就这个意思。跨盘或者引用网络文件不可以，或者宿主文件没保存过，所以不能用。　　三种路径区别就是保存路径的方法不一样。完整路径保存全部文件路径信息，一点变了就加载不了。无路径只保存文件名，依次搜索“宿主文件夹”“支持文件搜索路径”“工程文件搜索路径”“启动位置”这四个地方，有这个文件就加载。相对路径是保存和宿主文件的位置关系，你看他路径里....
赞 (28) 回复
CAD 外部参照为什么有时候不能选用相对路径？
共3条回答 >
K.L： 要使用“相对路径”，首先你必须保存你的宿主文件，而且，你的宿主文件和参照文件必须在同一个盘符内。要么在c盘全在c盘，要么全在d盘，就这个意思。跨盘或者引用网络文件不可以，或者你的宿主文件没保存过，所以不能用。
赞 (6) 回复
如何将CAD中外部绝对图像参照改为相对参照？
共2条回答 >
熊志明--嘉德伟业文化传媒： 你的原文件先保存一下，就可以选择为相对参照了，未保存的文件会被系统强制默认为完整路径参照。
赞 回复
CAD参照如何将完整路径改为相对路径？
共1条回答 >
黄建钢： 打开参照编辑工具对话框（命令：_externalreferences），在对话框中右击插入的参照，在右键菜单中选择“附着”，弹出与插入参照时相似的对话框中，在此对话框的路径类型中选择“相对路径”后确定。再给你一个更合适的处理方法，因为是发给人家，在上面所说的右键菜单中，改为“邦定”，这样相当于把图签改变为直接插入的块了。对于图签这类块，还是建议直接插入块好。参照一般用于不同专业的图纸引用，这样不同的专业图纸可以直接引用，并随时体现其他专业的修改。
赞 (2) 回复
CAD外部参照怎样将绝对路径改为相对路径？
共1条回答 >
愚乐： 具体步骤如下：1、将这个外部参照作为其他所有专业的底图，将装修的平面图所有线都调整为8号颜色的线；2、保证插入外部参照的时候，路径类型是相对路径，所有专业都用此方法插入外部参照作为底图；3、外部参照不能绑定，加载进来就可以，如果装修方面变动，我们只需要修改底图，然后保存底图；4、打开所需专业的图纸，右下角会跳出重新载入底图，点击一下，底图会自动更改；5、根据底图修改自己专业的内容，不必花心思去考虑修改装修部分，到图层里面选中未协调图层，右击，点协调图层即可将绝对路径改为相对路径。
赞 (49) 回复
