溜溜问答 > 综合其他 > 其他 > 插座的电气符号是什么？怎么画？
kiss mayue
kiss mayue
邀请你来回答
682人阅读 2021-06-08

插座的电气符号是什么？怎么画？

我在做CAD图，请问各位高手插座的电气是什么样子的？谢谢！
我要回答
2个回答

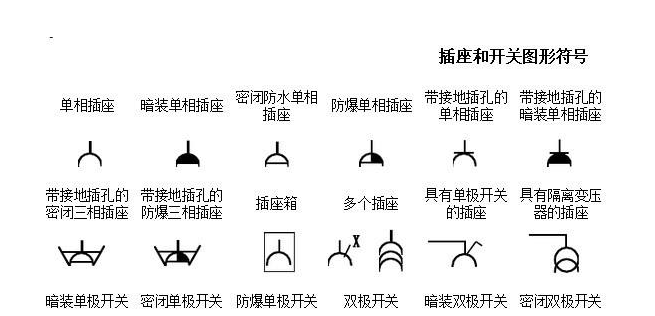

插座的电气符号如下图所示：

插座的电气符号是什么？怎么画？

插座按照用途分类：

民用插座、工业用插座、防水插座，普通插座、电源插座，电脑插座 ，电话插座，视频、音频插座，移动插座；usb插座。

查看全部
2021-06-08
赞 回复 采纳

如图所示：

插座的电气符号是什么？怎么画？

插座通过插座可插入各种接线。这样便于与其他电路接通。通过线路与铜件之间的连接与断开，来达到最终达到该部分电路的接通与断开。

平时使用的国标组合孔的产品应属于转换器，符合的标准是gb2099.3-2008《家用和类似用途插头插座 第2部分：转换器的特殊要求》（iec60884-2-5:1995,mod）转换器的定义为由一个插头部分和一个或多个插座部分两者作为一个整体单元所构成的移动式电器附件。

查看全部
2021-06-08
赞 回复 采纳

相关问题

电路图里插座的符号是什么？
共3条回答 >
Lxtx—设计联盟： L是接电源的火线，火线红黄绿可分为L1、L2、L3，一般三相四线的插座不分相序连接。三相插座是一个半圆形，圆弧要比直径长，下面是T紧紧相连。单相插座是个半圆形，T是在下面连在一起。防水插座在图纸中的画法和其一样，只是半圆形一半白一般黑。
赞 (11) 回复
插座的电气符号是什么？如何画？
共2条回答 >
yu： 如图所示：插座通过插座可插入各种接线。这样便于与其他电路接通。通过线路与铜件之间的连接与断开，来达到最终达到该部分电路的接通与断开。平时使用的国标组合孔的产品应属于转换器，符合的标准是gb2099.3-2008《家用和类似用途插头插座第2部分：转换器的特殊要求》（iec60884-2-5:1995,mod）转换器的定义为由一个插头部分和一个或多个插座部分两者作为一个整体单元所构成的移动式电器附件。
赞 回复
电路图中的插座符号怎么画？符号是什么，字母是什么啊？
共2条回答 >
以后改个好名字： 插头文字符号：xp插座文字符号：xs插头与插座的图形符号：或箭头与插片表示插头。
赞 回复
电气符号kh是什么，电气符号kh是什么知识？
共2条回答 >
lady he💍： 热继电器、温度继电器文字符号为（KH），----过载保护
赞 (5) 回复
CAD插座符号是什么意思？
共1条回答 >
宋曼： 你在哪里找到的这图标，图上应该有图标的说明，都不同的，例如五孔插座、地插、桌插
赞 回复
