溜溜问答 > 平面设计 > CAD问答 > CAD中标注的文字方向是垂直的如何改成水平的？
Wengxiu
Wengxiu
邀请你来回答
626人阅读 2021-06-03

CAD中标注的文字方向是垂直的如何改成水平的？

如何让引出线水平我的数字和汉字都是平行于引出线，想让他们与引出线垂直。如果旋转90度的话就都立起来了
我要回答
2个回答

CAD文字方向是垂直改成水平步骤：
1：点击菜单栏的“标注”
2：选择标注下面的“样式”
3：选择样式下面的“修改”
4：选择修改下面的“文字”
5：在文字修改面板上选择“在文字对齐里选择水平”
6：点击按钮“确定”即可

查看全部
2021-06-03
赞 回复 采纳

使用CAD的“标注样式”修改功能，将文字对齐方式改为“水平”即可，具体操作步骤如下：

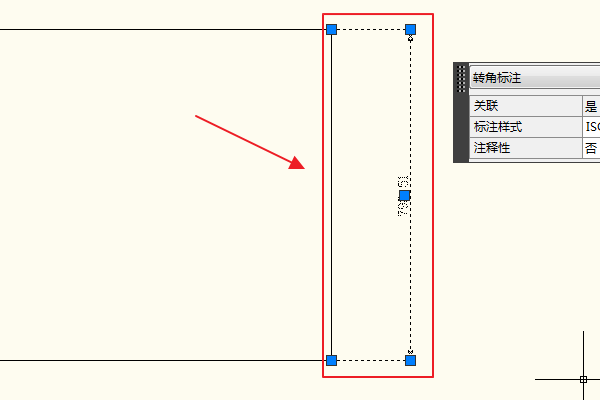

1、打开CAD图纸，点击选中需要更改方向的标注；

CAD中标注的文字方向是垂直的如何改成水平的？

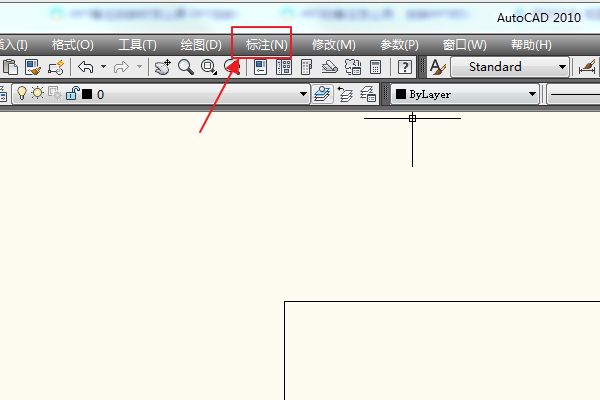

2、点击工具栏的“标注”选项；

CAD中标注的文字方向是垂直的如何改成水平的？

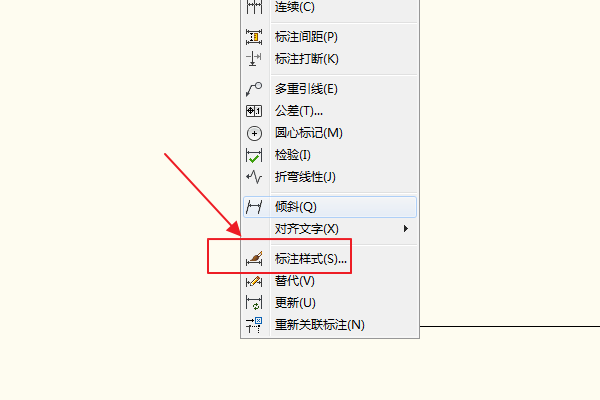

3、在弹出的界面点击“标注样式”；

CAD中标注的文字方向是垂直的如何改成水平的？

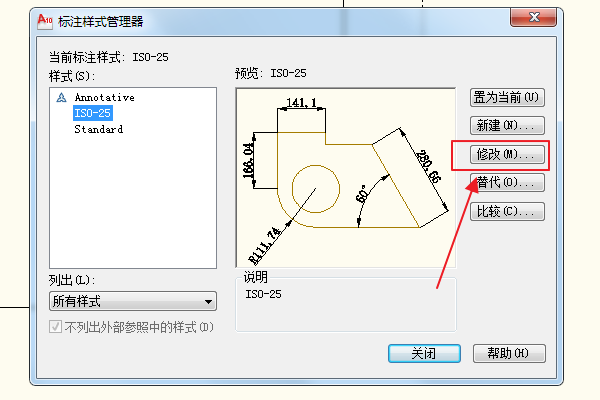

4、在弹出的界面点击点击“修改”；

CAD中标注的文字方向是垂直的如何改成水平的？

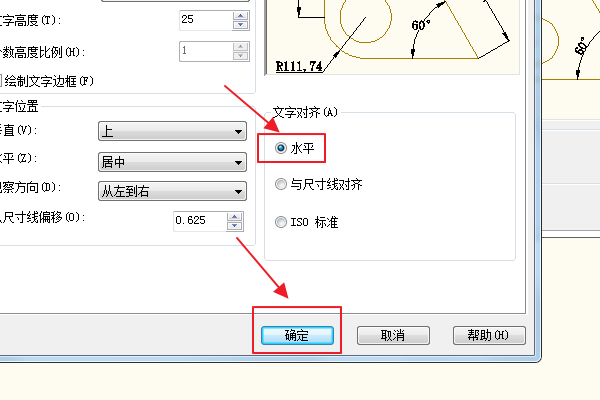

5、在弹出的界面中的“文字对齐”中选择“水平”，然后点击“确定”；

CAD中标注的文字方向是垂直的如何改成水平的？

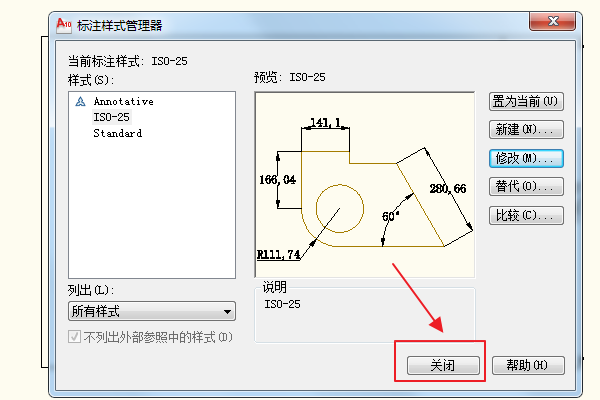

6、在弹出的界面点击“关闭”；

CAD中标注的文字方向是垂直的如何改成水平的？

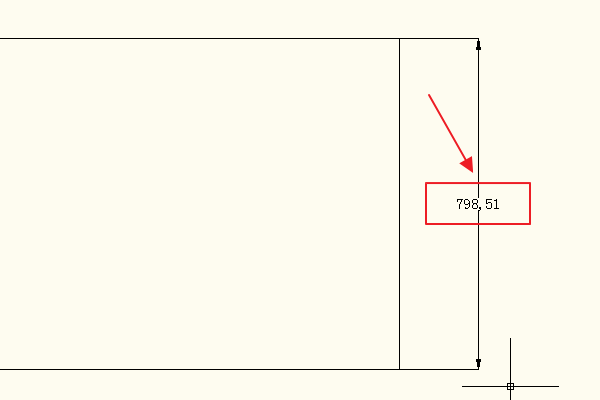

7、标注的文字方向变为水平。

CAD中标注的文字方向是垂直的如何改成水平的？

查看全部
2021-06-03
赞 回复 采纳
