CAD布局图如何转换成模型图？

我要回答
2个回答

　　CAD提供了一个将整个布局转换到模型空间的命令，右键单击布局标签，选择【将布局输出到模型】，打开之后就可以看到原本的布局图会转换为模型的空间。以下是详细介绍：

CAD布局图如何转换成模型图？


　　1、打开一张带布局的图纸，单击要输出的布局标签，然后右键单击布局标签，选择【将布局输出到模型】；

　　2、输出结束后，CAD会询问是否打开输出的文件。打开后我们可以看到原来布局图纸空间的图框被转换到了模型空间，同时原来视口中的图形也按视口比例被缩小。

查看全部
2020-08-17
赞 回复 采纳

操作步骤如下：

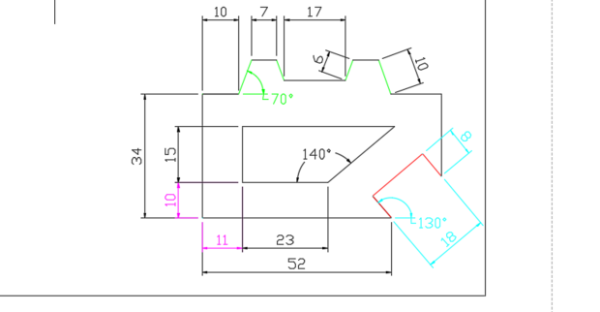

1.打开CAD，发现文件正处于布局的状态；

CAD布局图如何转换成模型图？

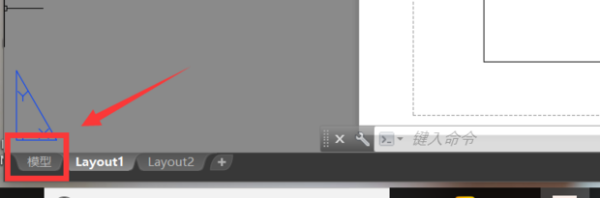

2.找到左下角的模型，点击；

CAD布局图如何转换成模型图？

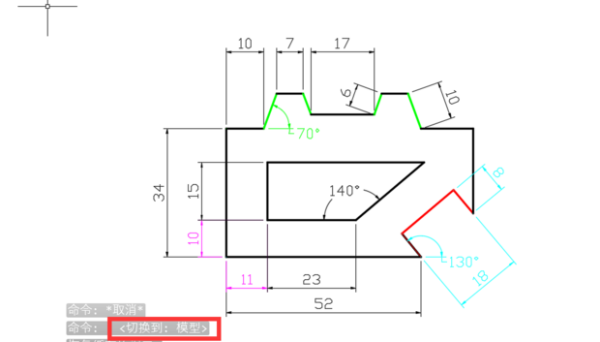

3.可以看到已经转换为模型，可以在这里进行编辑。

CAD布局图如何转换成模型图？

查看全部
2020-08-17
赞 回复 采纳

相关问题

CAD 布局图怎么转换成模型图？
共2条回答 >
对方正在输入…： 操作步骤如下：1.打开CAD，发现文件正处于布局的状态；2.找到左下角的模型，点击；3.可以看到已经转换为模型，可以在这里进行编辑。
赞 回复
CAD布局图怎么转换成模型图
共1条回答 >
義鈸紋。： 根据作图要求，有时候需要将CAD布局图转换成模型图，小编向大家介绍一种常见的方法。具体如下：1.在布局空间里双击图形，然后点击图层下拉单，可以看到几个图标，分别是控制图层开关，控制图层锁定，控制图层在布局里的开关（需要注意的是最后这个开关会影响到布局里面图层的显示，而前面两个会影响到模型和布局空间）。2.在布局空间里输入“PS”命令，切换到布局的图形外部，这时画的东西只在布局里显示，不会显示在模型里。3.在布局空间里根据需要绘制图框图名，及不同分析图的流线和标注等。
赞 回复
2007版 CAD布局图怎么转换成模型图？
共1条回答 >
全~浪丿： 如下图右下角。model指模型图，布局1和布局2指布局图，不能编辑。用鼠标点击相应的标签就可以进行切换
赞 回复
CAD布局图怎么转换成模型图？
共1条回答 >
🍓唯祎ᐇᐂᘜ∽： 操作步骤如下：1.打开cad，发现文件正处于布局的状态；2.找到左下角的模型，点击；3.可以看到已经转换为模型，可以在这里进行编辑。扩展资料：autocad布局怎么转换到模型的问题：1.大家按照图中的指示操作尺寸标注和做法标注；2.接着再导出（转换）的布局上点击右键，在菜单中点击将布局输出到模型；3.在弹出的界面，点击桌面，点击页面下方的保存；4.点击保存以后，CAD软件就会开始对布局进行导出操着，完成后，直接点击打开；5.点击打开以后，可以看到，导出的图形都在模型中了。
赞 回复
CAD 布局图肿么转换成模型图
共1条回答 >
兜兜： 你视口肯定没锁定，进到视口里面去了。然后扩大了无数倍，所以你看不到视口的边线在哪里，PS退出视口，在缩小看再看看别人怎么说的。
