CAD中如何把图从模型导入布局中？

1.插入--布局--来自样板的布局--选择你想要的--点击确认

2.点击模型右边你插入的布局名字(布局1)--转换到布局模式--

3.在布局模式下，最里面的那个矩形框叫做“视口”，双击视口内部，再双击鼠标滚轮，就出现你在模型空间内绘制的图纸了，

4.调整CAD右下角的视口比例等，到你想要的程度就好了

工具：华硕电脑

原料：CAD

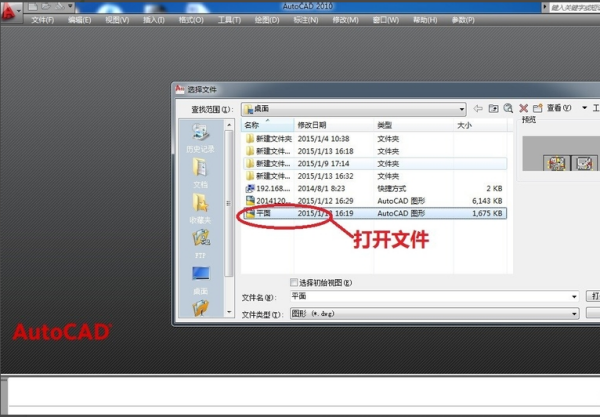

1、首先打开要转换的CAD文件，如下图所示

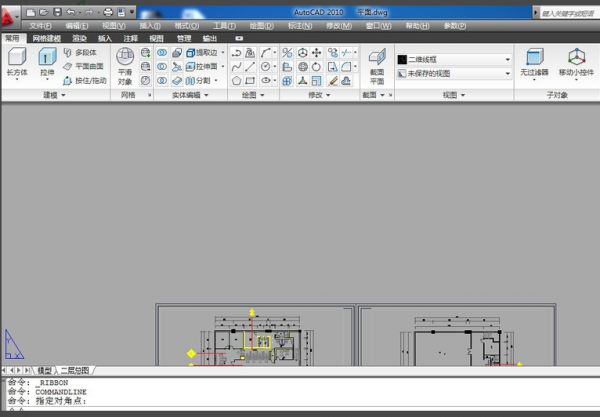

2、打开后，平面中有以下两个标示，一个是模型，一个是布局文件，如下图所示

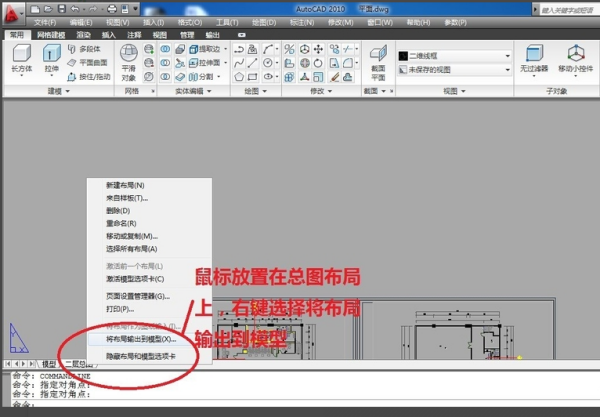

3、将箭头放置布局文件上，点击鼠标右键，选择将布局输出到模型，如下图所示

4、选择要保存到的目录，如下图所示

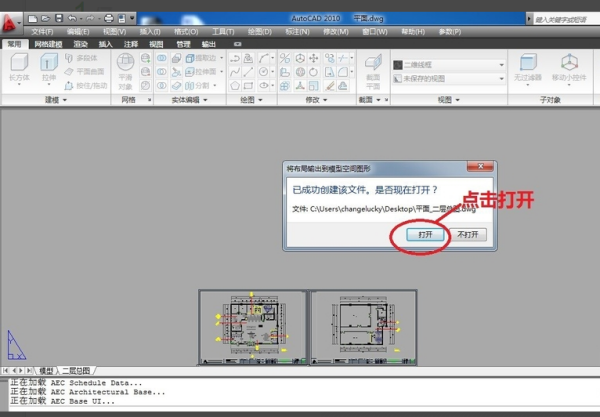

5、保存完成后，文件提示是否现在打开，此处选择打开，如下图所示

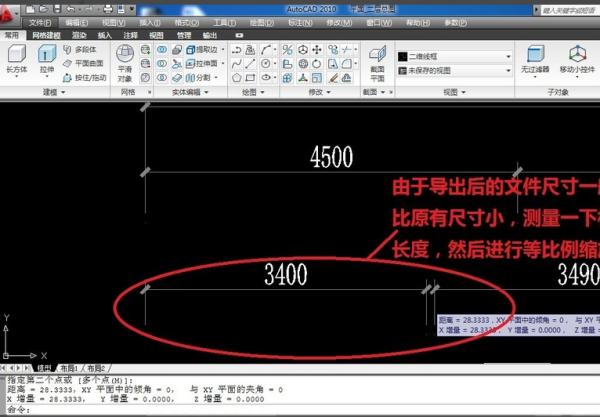

6、打开后可以选择一处内容查看，测量尺寸，因此需要根据测量的尺寸进行缩放，如下图所示

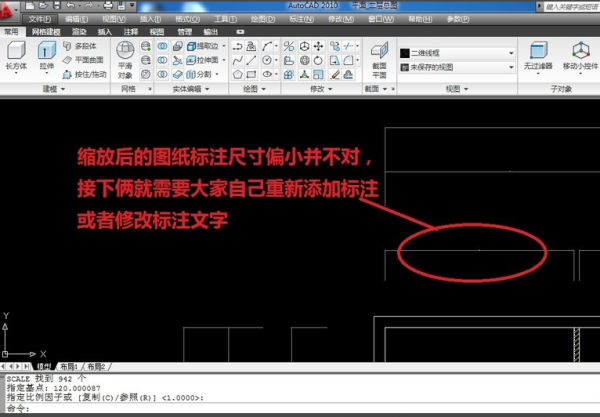

7、由于缩放后的图纸标注文件偏小并且数据不对，因此需要进行修改，如下图所示
