如何在CAD中插入图片?

我要回答
2个回答

怎么在CAD图纸中插入图片?CAD设计中要绘制很多图形,那有哪些CAD制图初学入门小技巧,可以提高我们制图的效率呢?下面就教大家一个在CAD图纸中插入图片作为素材的入门级技巧,让我们一起来看看具体的操作步骤吧!

一、所需材料
(1)一台可以使用的电脑
(2)CAD图纸以及图片素材
(3)迅捷CAD编辑器

二、具体操作步骤
1、准备好材料后,打开软件进入编辑器的使用界面中,点击左上方中的“文件”,再点击文件的下拉栏中的“打开”按钮。

2、然后界面中会弹出一个“打开”窗口,在窗口中找到需要插入图片的CAD图纸并将其导入软件。

3、然后将软件上方中的选项卡切换到“编辑器”中,在“绘制”功能栏中找到“图像”属性命令,将一个光栅图像以外部链接的形式粘贴进当前绘图中。

4、再从CAD编辑器界面跳转出的“图片”窗口中,使用鼠标点击右上角中的“浏览”按钮,之后界面会自动跳转到另外一个“打开”窗口中,找到需要使用的图片打开即可。

5、添加好需要插入到CAD图纸中的图片后,在“图片”窗口中设置要插入图片的尺寸大小,之后在点击“选择点”按钮来选择CAD图纸中要插入图片的位置,再点击“ok”按钮。

6、完成以上步骤CAD图纸中插入图片就完成了,以下就是插入成功后的效果。编辑完成后不要忘记点击上方中的“保存”按钮,将CAD图纸文件进行保存哦。

查看全部
2020-08-14
回复 采纳

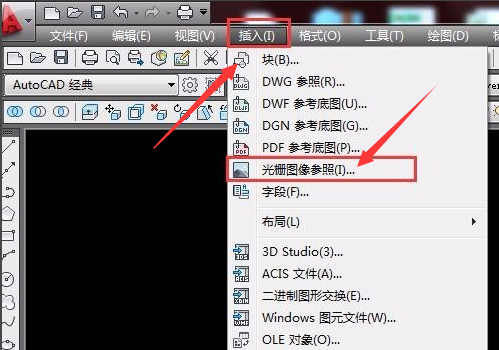

1、首先在电脑上打开CAD软件,然后在CAD软件的上方工具栏中选择“插入”-“光栅图像参照”。

如何在CAD中插入图片?

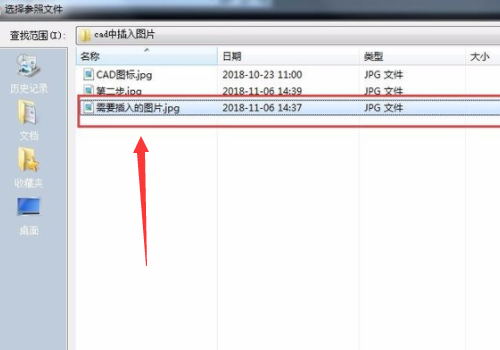

2、接下来选择自己需要插入的图片。

如何在CAD中插入图片?

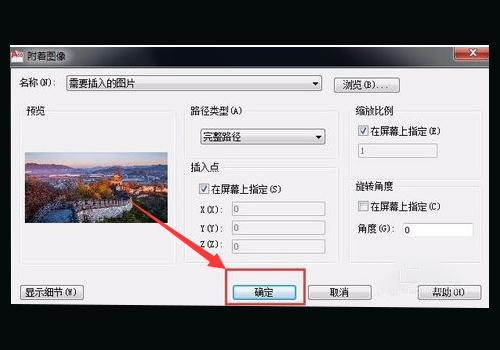

3、接下来确认需要插入的图片,没有什么问题就点击“确定”即可。

如何在CAD中插入图片?

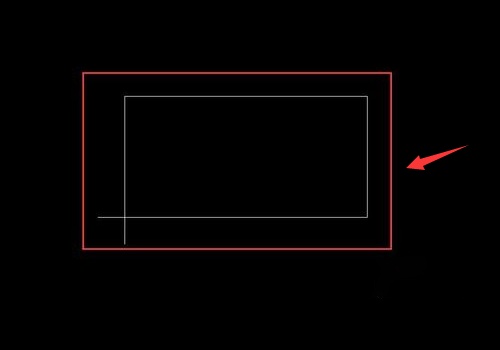

4、接下来在CAD中用鼠标左键点击,就会出现一个框,然后移动十字光标,这个框会变大或变小,选择好大小再点击下鼠标左键。

如何在CAD中插入图片?

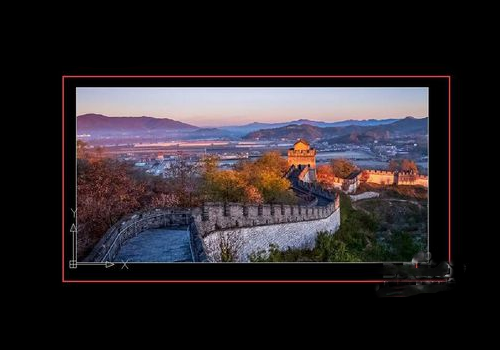

5、然后就会看到图片插入进来了。

如何在CAD中插入图片?

查看全部
