溜溜问答 > 平面设计 > CAD问答 > CAD如何连续标注尺寸呢？
kiss mayue
kiss mayue
邀请你来回答
277人阅读 2020-08-14

CAD如何连续标注尺寸呢？

我要回答
2个回答

连续标注的前提是，必须有第一个标注，
先做好第一个标注，然后选“标注”工具栏下的“连续”，或输入dco，回车，就可以进行“连续标注”了。

查看全部
2020-08-14
赞 回复 采纳

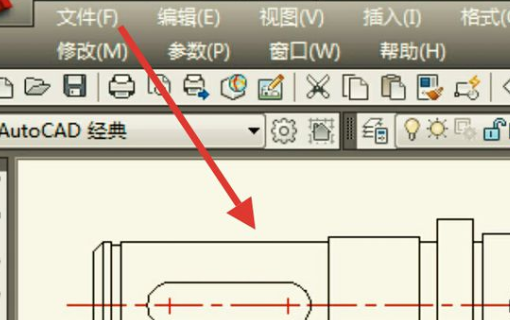

1、在做标记的基础上，用计算机辅助设计以文件的形式打开所需的标记图形就足够了。

CAD如何连续标注尺寸呢？

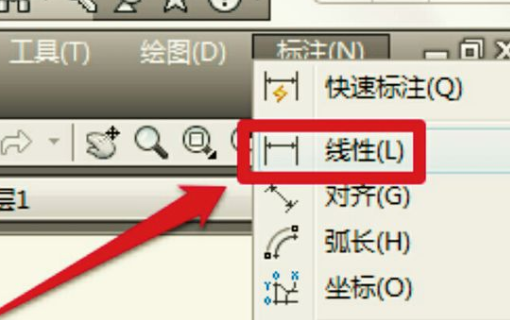

2、单击计算机辅助设计菜单栏中的标签按钮，将弹出许多选项。选择要标记的快速标签下方的线性标签。

CAD如何连续标注尺寸呢？

3、如果使用线性标注，则必须选择标注的第一点和第二点。

CAD如何连续标注尺寸呢？

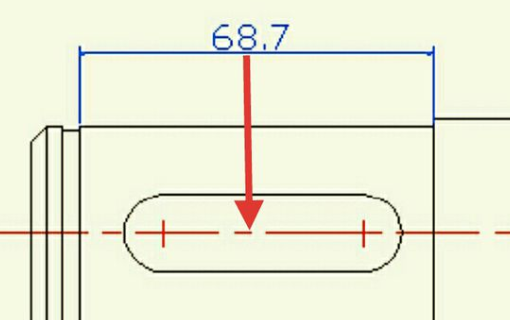

4、这样，在确定标记的第一和第二点之后，可以拉出标记线。

CAD如何连续标注尺寸呢？

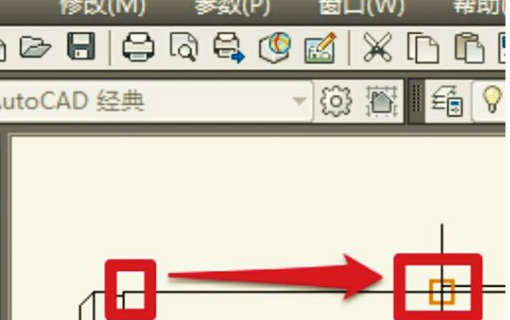

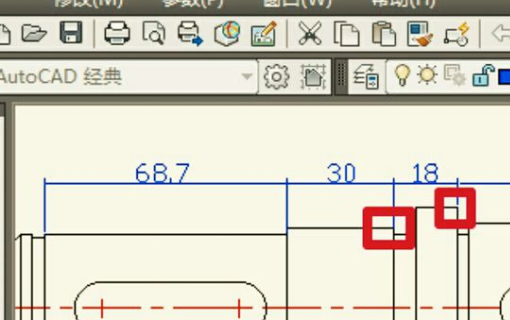

5、在此步骤中，按快捷键dco在键盘上连续标记。此时，将自动选择先前标记的第二个点进行连续标记，因此单击需要依次标记的其他点进行连续标记。

CAD如何连续标注尺寸呢？

查看全部
2020-08-14
赞 回复 采纳
