溜溜问答 > 平面设计 > CAD问答 > 如何借助office软件获取CAD所需文字轮廓线？
Wengxiu
Wengxiu
邀请你来回答
101人阅读 2020-08-13

如何借助office软件获取CAD所需文字轮廓线？

我要回答
1个回答

不知大家是否还记得小编之前跟大家分享过在CAD中如何利用命令分解文字从而得到文字轮廓线的方法步骤，今天小编介绍另外一种有效的方法：借助Office软件中的Word获取CAD所需文字轮廓线。

毋庸置疑，Word中艺术字有多种形式，如果需要将这种文字形式应用到CAD中去，那么可以尝试一下步骤：

1、在Word插入艺术字，如下图

如何借助Office软件获取CAD所需文字轮廓线？

2、选中艺术字——ctrl + c

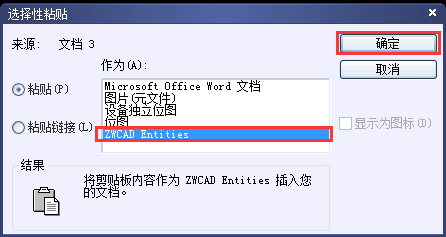

3、在CAD中执行：编辑——选择性粘贴——选中“zwCAD entities”（其他CAD软件选择“CAD图元”）——确定，如图

如何借助Office软件获取CAD所需文字轮廓线？

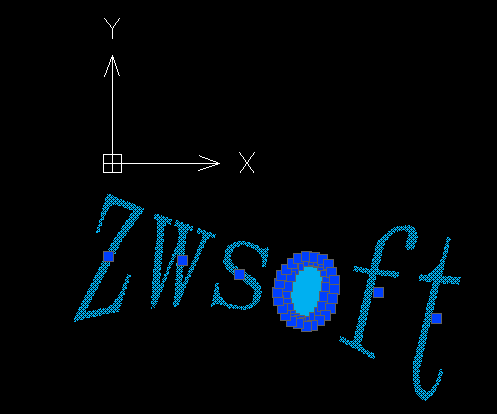

4、确定插入点后，选中文字即可得到需要的轮廓线，如图

如何借助Office软件获取CAD所需文字轮廓线？

推荐关注：CAD字体——CAD常用字体、生僻字体分享

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD文字轮廓线怎么获取？
共2条回答 >
陆裕坤18： 很高兴为你解答!你可以用txtexp命令把你的文字先分解，再利用pe命令把轮廓及内部线条串联起来。
赞 回复
如何运用Auto　CAD绘图软件获取所需的预算数据？
共2条回答 >
周D： 看你是需要什么数据，一般的尺寸计算最直接的就是标注。比如已知一个多边形，计算他的外接圆，用cad标注出来就比用公式直接多了。
赞 回复
CAD如何提取文字轮廓线？
共1条回答 >
小小陈。： 在CAD绘图过程中，有时候需要提取文字轮廓线以便于对文字做变形处理，或者利用文字轮廓线制作三维文字模型。那么究竟如何提取文字轮廓线呢？其实就是借助分解文字工具对文字进行分解，CAD需要安装扩展工具exPResstool，然后具体操作如下：a.任意选择一种文字样式及字体，输入文字，例如CADb.在命令行输入“txtexp”命令或者在菜单栏选择：工具——文字——文字轮廓线，接着选择刚刚输入的文字，效果如图c.当轮廓线自动连接成为封闭整体时，点选中间的填充并将填充删除可得到纯粹的轮廓线，效果如图d.倘....
赞 回复
怎么获取Office密钥？
共1条回答 >
趙國利： 以下支持所有电脑\笔记本和全部Win系统的Office软件100%解决问题：Office2003经典版软件及教程：http://biso.cn/soft/401.htmOffice2007完美版软件及教程：http://biso.cn/soft/385.htmOffice2015通用版软件及教程：http://biso.cn/soft/Office_v.htm按提示，安装完成即可永久使用
赞 (6) 回复
CAD如何快速获取外形轮廓线？
共1条回答 >
_出 先生： 在CAD中，可以通过使用命令“边界”或“区域”来快速获取外形轮廓线。首先选择需要获取轮廓线的对象，然后输入相应的命令并按下回车键。接着，根据提示选择需要获取轮廓线的区域或边界，并按下回车键。CAD会自动计算并生成轮廓线，可以通过修改线型、颜色等属性进行调整。此方法适用于获取各种形状的轮廓线，如矩形、圆形、不规则形状等。
赞 (14) 回复
