溜溜问答 > 平面设计 > CAD问答 > CAD如何输入特殊符号？
Wengxiu
Wengxiu
邀请你来回答
234人阅读 2020-08-13

CAD如何输入特殊符号？

我要回答
1个回答

CAD的在工程设计领域的使用是越来越广泛了，许多工程师依靠CAD软件提高了制图的效率。但是，初学者制图中常常会遇到一个问题，因为工程制图需要一些特殊符号，但是在CAD里却打不出来。而CAD又不是Office Word，没有那么强大的文字编辑功能。那么，在CAD中如何输入特殊符号呢？

下面小编用中望CAD做个范例，这个方法适用于所有的CAD软件。

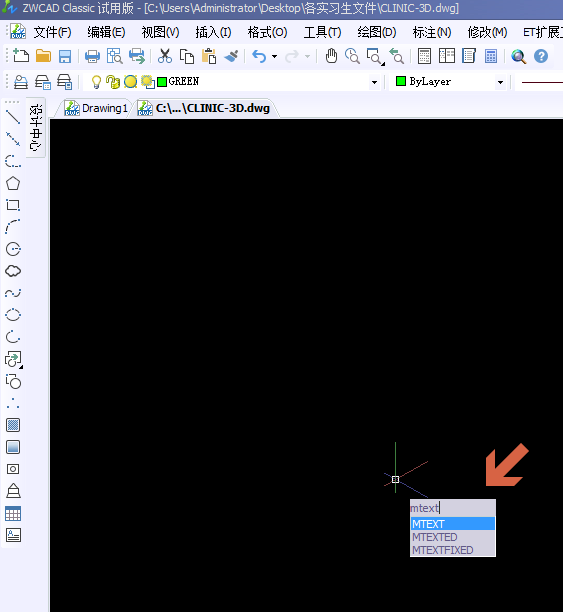

第一步，输入命令提示符“mtext”，进入文字编辑。选择你需要加入文字的地方，点击。

CAD如何输入特殊符号？

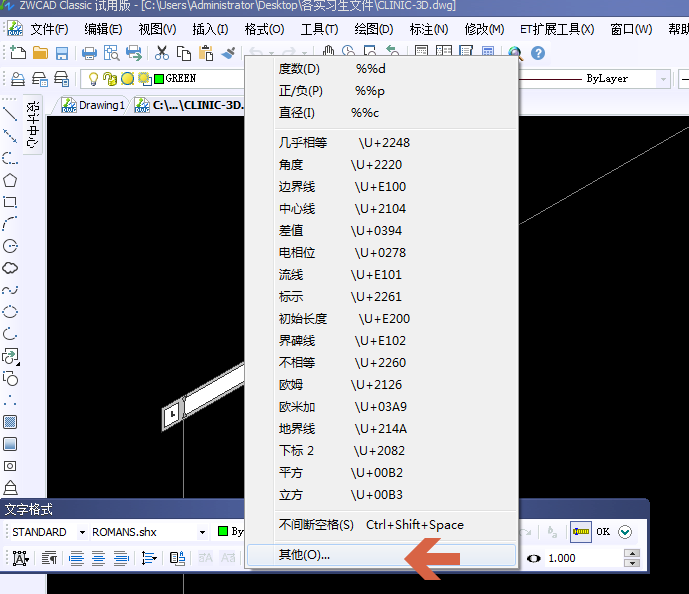

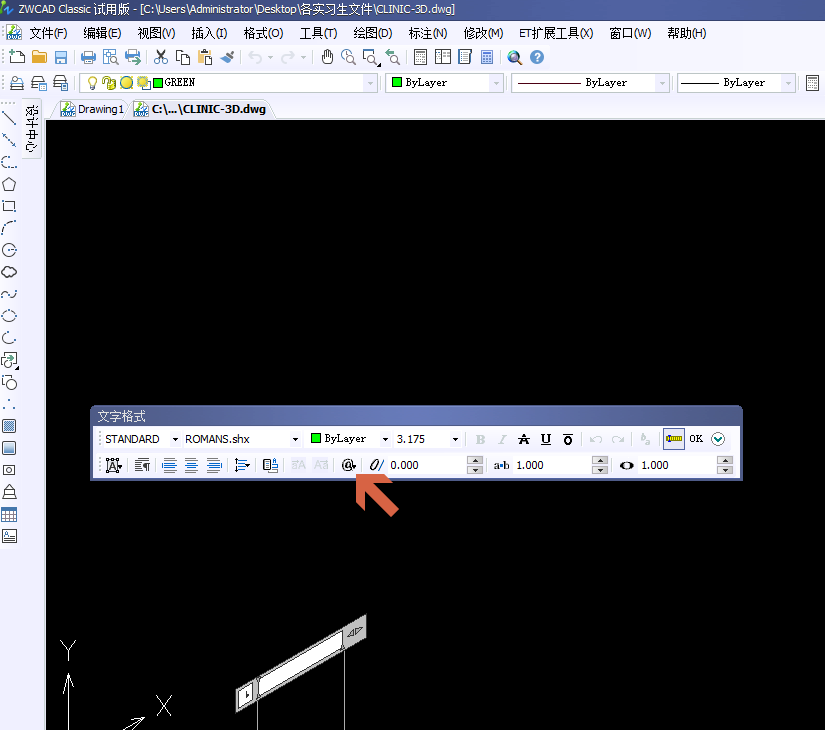

第二步，选择文字编辑工具栏里面的“@”，进入特殊字符列表，选择所需要的特殊字符。

CAD如何输入特殊符号？


CAD如何输入特殊符号？

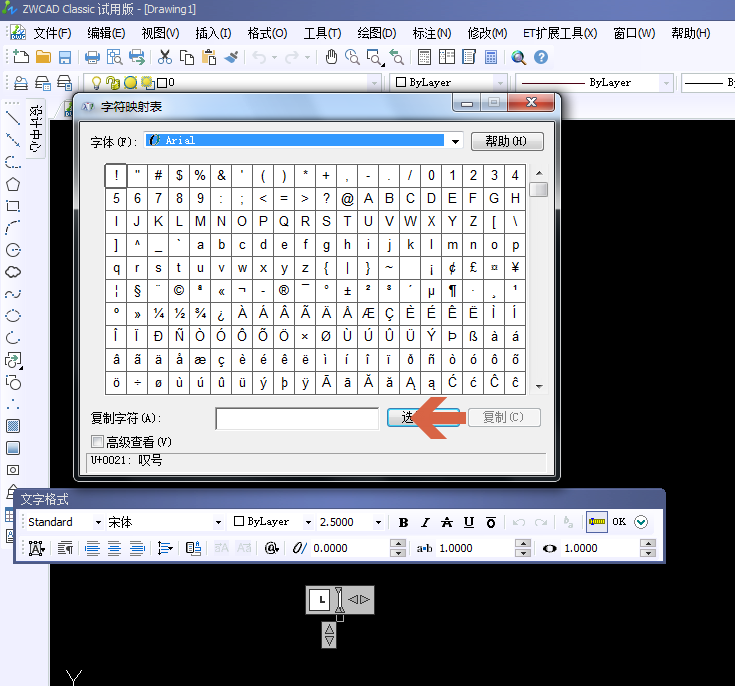

第三步，要是复杂一点的符号，这里都没有，那么还有方法，可以使用“字符映射表功能”。在上面的列表中选择“其他“进入映射，复制粘贴你所需要的字符即可。

CAD如何输入特殊符号？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD中特殊符号如何输入？
共2条回答 >
郑： 我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％c、％％p、％％d来输入，但是如要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符，具体步骤如下：1）输入“mtext”命令，然后建立一个文本框，之后就会打开“multilinetexteditor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[symbol]按钮；2）单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“degress％％d”、“plus/minus％％p”、“di....
赞 回复
CAD特殊符号如何输入？
共1条回答 >
Sunny 喜铺策划师-楠楠： CAD特殊符号如何输入呢？我们今天一起来学习一下。工具/材料CAD软件01新建一个cad文件，点击菜单栏中的”文字“选项。02拖拽鼠标，形成一个输入框。03点击鼠标右键，在弹出的界面中分别选择”符号“，”其他“。04选择要输入进去的符号，点击”选择“，点击”复制“，退出该界面。05按ctrl+v，进行粘贴。如图，符号就输入完成了。
赞 回复
CAD特殊符号怎么输入？CAD中怎么输入特殊符号？
共1条回答 >
梵•高坤： 1、先打开CAD软件，然后新建一个CAD文件。2、然后在命令行输入命令“MText”，或者在左侧工具中点A的图标。3、会弹出一个文本框，及文字格式编辑的对话框。4、在这个对话框中，右侧四个按钮中最左侧的按钮，是一个符号按钮。5、单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到常用的都可以直接选中。6、然后点一下，在文本框中就输入了特殊符号，一般这些都是机械制图中常用的。7、如果这些常用的没有，就要点最下面的其他选项了，这时会弹出字符映射表的对话框来，这个在OFFICE中很熟悉的。8、找到....
赞 回复
UG如何输入特殊符号？
共1条回答 >
小祺小祺小祺祺、： 答：ug输入特殊符号方法：直接点标注圆周，（如果是自动标准，对话框有个下拉箭头里面能改样式）然后鼠标放在要放尺寸线的位置，会出来一个对话框，第二行，第一个那个地方输入4x在点鼠标放置尺寸就是这样的。
赞 (24) 回复
CAD的特殊符号怎么输入？
共1条回答 >
Abel： 输入方法如下：1、电脑打开AutoCAD，然后输入多行文字命令。2、进入多行文字页面，点击文字样式中的符号图标。3、点击符号图标后，就可以看到一些特殊符号了，点击就可以插入，或者点击其他。4、点击其他后，进入字符映射表，找到符号后点击插入也是可以的。
赞 (38) 回复
