溜溜问答 > 平面设计 > CAD问答 > CAD如何创建、定义、插入、修改块？
Wengxiu
Wengxiu
邀请你来回答
304人阅读 2020-08-13

CAD如何创建、定义、插入、修改块？

我要回答
1个回答

CAD“块”命令可以快速的生成可以多次使用的图块，方便插入图像中，节省重复绘制图像的时间。下面小编就系统的介绍一下块的使用和制作。

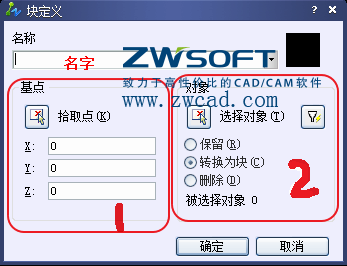

首先是创建块。快速命令符“block。然后可以在控制面板中选择要制作成“块”的图像。选择“选择对象”，然后进入选择，选择后右键确认，在给块起个名字即可。

CAD如何创建、定义、插入、修改块？

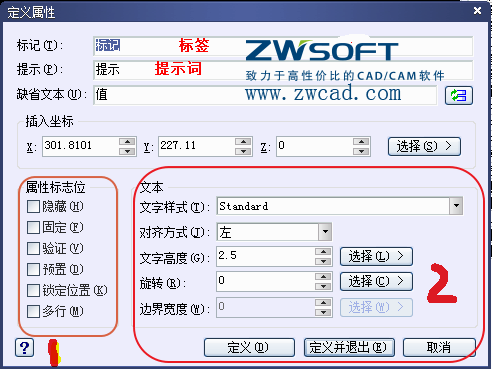

然后是块定义属性。快捷键“att”。在这里你可以设置好“块”的大小，文字高度，选择插入的位置是否固定等基本属性。

CAD如何创建、定义、插入、修改块？

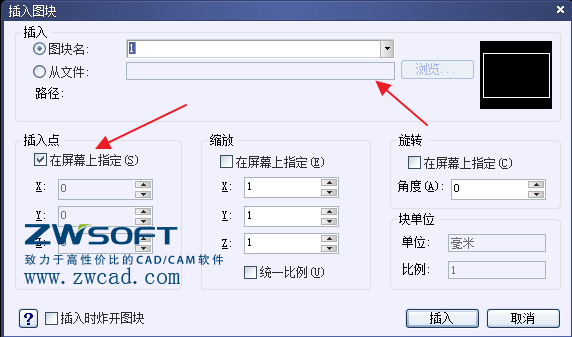

再然后呢就是“块”的插入，快捷键“i”，可以在面板中选择插入的是内部图块还是从外部文件插入，同时也指定插入的点和位置。

CAD如何创建、定义、插入、修改块？

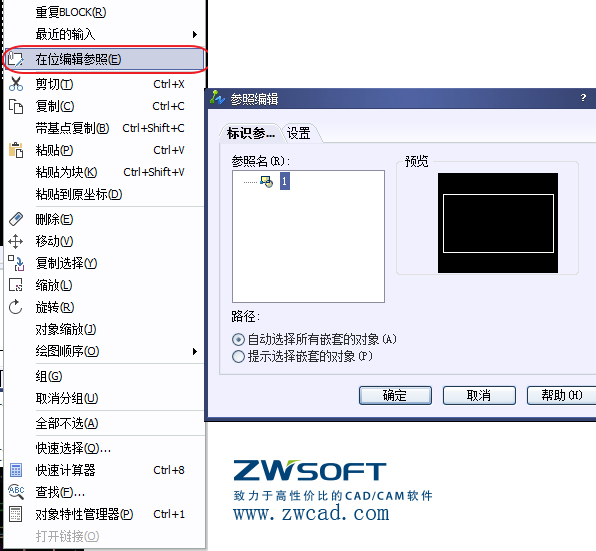

再然后就是修改快。双击图块，或者右键。选择“在位编辑器”，这样就可以快速的对块进行编辑，修改它们的属性。

CAD如何创建、定义、插入、修改块？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD中肿么定义块属性，创建块和插入块
共5条回答 >
蒋婉君铭朗装饰设计师： 定义块属性在CAD里挺简单的，首先你需要选中要创建属性的对象，比如文字或图形。然后点击特性或者特性管理器，在那里添加或编辑你的属性如名称、颜色、尺寸等。记得保存为块类型，这样每次插入都能保持一致
赞 (4) 回复
在CAD中如何创建块，如何插入块？
共2条回答 >
Great~： 用快键命令创建块用“b”，插入块用“i”。命令输入完成后你看最下面的命令行的提示完成操作动做。
赞 回复
AutoCAD怎样定义块属性，创建块和插入块？
共2条回答 >
优雅的像只猫： 如图，画了一个表面粗糙度的符号，想把它建成块，从图上可以看出，这是一条一条画的，现在要建成一个块。1、全选你要建块的图像，点击创建块命令。快捷键b，注意使用快捷键的使用输入状态一定是要在简体美式的状态下使用。2、跳出创建块界面后，先给块命名，看自己习惯，我这边简单用的是“1”。这时候直接点确定的话就没有选择插入的基点。、3、将基点下面的“在屏幕上指定的”前面的打勾去掉，然后点击下面那个“拾取点”，如上图。4、选择一个点作为基点，确定5、回到建块界面，点击确定就完成建块了。6、点击插入块命令，与建....
赞 (2) 回复
CAD中怎么定义块属性，创建块和插入块？
共1条回答 >
李先生： 在原有块中添加属性：有两个办法解决1：命令refedit,打开块编辑，绘图—块—定义属性，保存退出；命令行输入attsync然后输入s，选择编辑完的块，然后输入y,回车确定即可2：命令refedit,打开块编辑，绘图—块—定义属性，保存退出；用battman按块名选择块，然后点同步，即可此问题是属性块的更新问题！！！
赞 回复
在AutoCAD中怎么定义块属性，创建块和插入块？
共1条回答 >
Tom 苗先： b,*block（块定义）i,*insert（插入块）w,*wblock（定义块文件）
赞 回复
