溜溜问答 > 平面设计 > CAD问答 > CAD如何画四分之一圆、1/4圆？
Wengxiu
Wengxiu
邀请你来回答
947人阅读 2020-08-13

CAD如何画四分之一圆、1/4圆？

我要回答
1个回答

CAD做图中，四分之一圆的绘制是很常见的。那么四分之一圆的弧线怎样绘制呢？

我们可以利用CAD弧线绘制工具来搞定它。

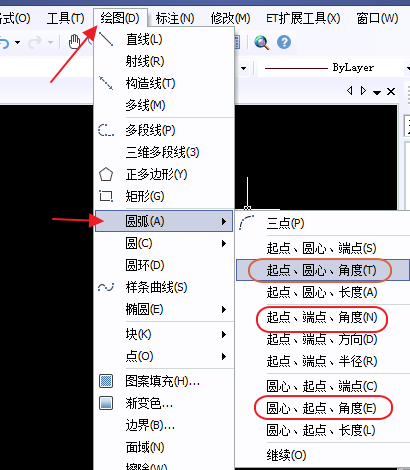

我们打开顶端的标签栏，选择“绘图”->”圆弧”。圆弧命令有三个关于可以绘制角度的命令。”起点、圆心、角度”、“起点、端点、角度”、“圆心、起点、角度”，我们都可以利用这三个命令来绘制四分之一圆。

CAD如何画四分之一圆、1/4圆？

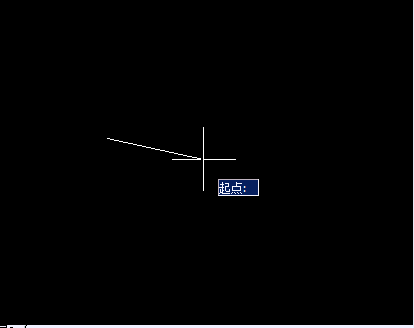

我们以“圆心、起点、角度”为例。我们按照提示选择圆心和起点。

CAD如何画四分之一圆、1/4圆？

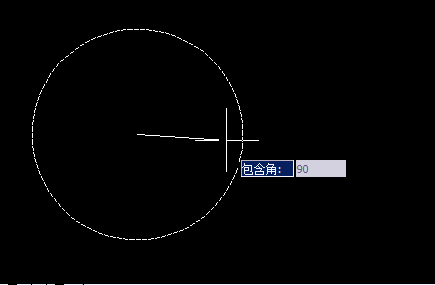

输入90，表示选择90度的意思。确定。

CAD如何画四分之一圆、1/4圆？

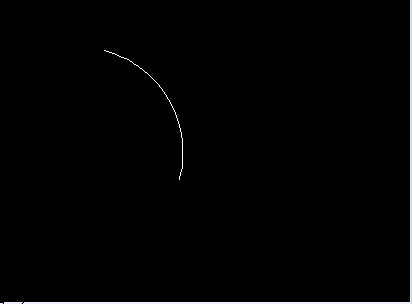

就这样，四分之一圆就画出来啦。

CAD如何画四分之一圆、1/4圆？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD如何画四分之一圆，1/4圆？
共2条回答 >
薑 豪： 于AutoCAD命令行中输入命令arc，按空格键，再输入c，再按空格键，依此选择圆弧之圆心、起点、中点即可。（注意圆弧起点与中点须按逆时针方向选取）
赞 回复
如何画CAD四分之一的圆sos？
共2条回答 >
叡叡叡叡： 汗那么麻烦你直接画弧就行了！
赞 回复
CAD中四分之一圆怎么画？
共2条回答 >
我要鱼丸： 看到我这图没，有个圆，还有两条线，你照着画好后，在命令栏里输入“tr”，然后回车键，这样激活剪切命令，然后再空格一下，这样就选择了全部视图，然后在圆的四分之三处线上任点一下，那四分之三圆就没了，然后再删那两条直线，这样，四分之一圆就得出来了。。。。。还有另一方法就是用圆弧命令，但我表达不咋的，就不说了，总觉得这你对这方面不熟悉，你还是多看下教程吧！教程下载方法：用迅雷软件，在迅雷的右上方搜索“CAD2004教程”，然后就有好些教程，你一个一个的下载，我说的是下载“CAD2004视频教程全集1-3....
赞 回复
CAD如何画四分之一圆，1/4圆？
共2条回答 >
Rebecca Poiron： 于AutoCAD命令行中输入命令arc，按空格键，再输入c，再按空格键，依此选择圆弧之圆心、起点、中点即可。（注意圆弧起点与中点须按逆时针方向选取）
赞 回复
AE怎么画四分之一圆？
