CAD如何根据坐标值来画直线或多线段?

我要回答
1个回答

在城市规划设计或者总图设计中,有朋友了解到一些软件可以将一批坐标数据导入到CAD软件中生成高程点,但是个别软件目前没有将一批坐标值导入到CAD软件中生成线的功能。据小编了解,某些情况下要用CAD软件画出一条曲线,而这条曲线如果是由多个坐标点连接成的,输入起来就麻烦,而且容易出错。在此,我们直接可以借助于中望CAD软件就可以实现,利用Excel应用程序来保存数据,并与CAD软件巧妙地结合起来,就能很容易地画出该曲线。

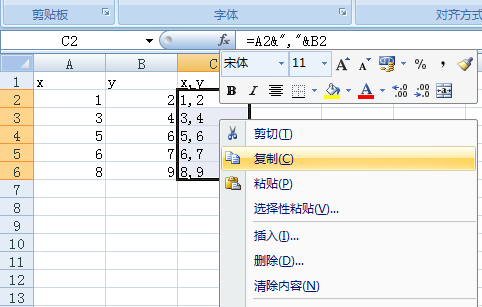

首先,在Excel中输入坐标值(注意要输入绝对坐标)。我们将x坐标值放入a列,y坐标值放入到b列,再将a列和b列合并成c列,由于CAD中二维坐标点之间是用逗号隔开的,所以我们在c2单元格中输入: =a2&","&b2,c2中就出现了一对坐标值。我们用鼠标拖动的方法将c2的的公式进行复制,就可以得到一组坐标值。如下图所示:

CAD如何根据坐标值来画直线或多线段?

其次,选出所需画线的点的坐标值,如上例中c列数据,按ctrl+c将其复制到剪贴板上。

CAD如何根据坐标值来画直线或多线段?

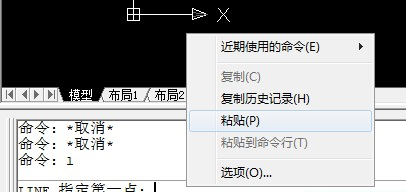

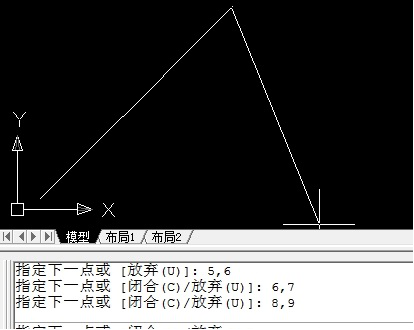

打开中望CAD,在命令行输入画线的命令,例如pl(多段线)、l(直线)、spl(样条线)等等,回车后命令行会提示定位的第一点,将复制的坐标用ctrl+v粘贴到命令行,即可快速完成这些点的绘制。然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。

CAD如何根据坐标值来画直线或多线段?

通过上面的方法,可以很方便地绘制各种曲线或折线,并且在Excel中很容易地修改并保存坐标值。
