溜溜问答 > 平面设计 > CAD问答 > 如何使用CAD绘制多线？
Wengxiu
Wengxiu
邀请你来回答
134人阅读 2020-08-13

如何使用CAD绘制多线？

我要回答
1个回答

如何使用CAD绘制多线

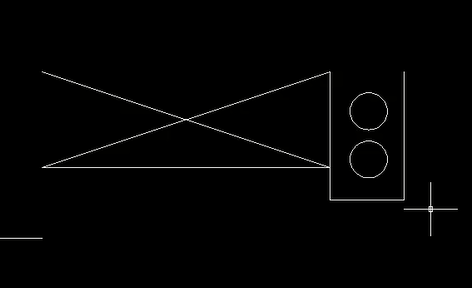

1、执行打开命令（快捷键ctrl+o），打开素材文件。

如何使用CAD绘制多线？

2、输入"ml"调用多线命令。

3、选择比例“s”选项，回车。

4、输入比例参数“240”，回车。

5、选自对正“j”选项，回车。

6、选择无“z”选项，回车。

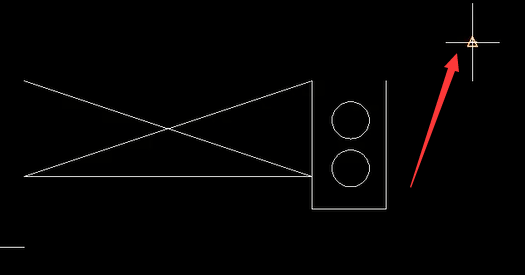

7、捕捉右上方垂直直线的中点。

如何使用CAD绘制多线？

8、按f10开启极轴追踪功能，向左移动鼠标，输入多线参数“1520”，回车。

9、向下移动鼠标，输入多线参数“640”，回车。

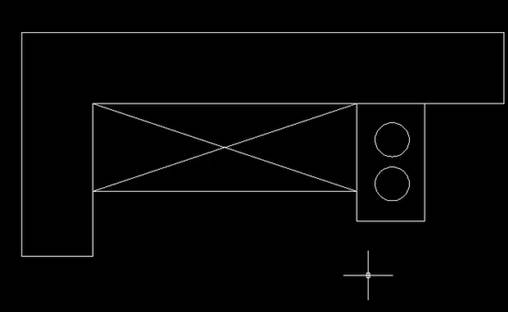

10、多线绘制完成。

如何使用CAD绘制多线？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD多线如何使用？
共2条回答 >
也人闹闹： 输入mlstyle命令建好多线，保存好就能用了，画图时快捷命令“ml”，一般是画窗户，活动门的俯视图用。
赞 回复
CAD如何绘制不同颜色的多线？
共1条回答 >
灰太狼： 在CAD绘制多线的时候，大家知道如何画出不同颜色的多线吗？今天小编给大家简单介绍一下绘制不同颜色多线的方法1、首先，打开我们的中望CAD软件2、点击界面菜单栏的“格式”-“多线样式”的按钮3、CAD软件会自动弹出“多线样式”的对话框，我们点击“修改”按钮4、选中我们的线型或者点击“添加”按钮增加线型，设置相关数值之后选择所需要的线型颜色，给多种线型设置不同的颜色，设置好之后，点击“确定”按钮5、自动返回到“多线样式”的对话框里，我们可以看到多线的几个颜色6、点击界面菜单栏的“绘图”-“多线”按钮....
赞 回复
CAD绘制多线？
共1条回答 >
milk🙈： 室内施工图中的墙体和窗户虽然可以使用“偏移”命令来绘制，但绘图过程比较繁琐。为此，AutoCAD提供了专门用于绘制墙体和窗户平面图形的“多线（mline）”命令。利用“多线样式（mlstyle）”命令可以设置多线中平行线的数量、每条线的颜色、线型，以及相邻线条间的距离等，还可以设置多线起点和端点的样式。绘制多线时，命令行是会给出如下提示：指定起点或[对正（J）/比例（S）/样式（ST）]:对正：设置多线的对正方式。值得注意的是，此处的对正是相对于多线的起点位置而言的。比例：按所设置的比例将各多线....
赞 回复
CAD中多线的编辑工具是什么？如何绘制多线？
共1条回答 >
珥哆： CAD中多线的编辑工具是CAD编辑器。绘制方法如下：1、在电脑桌面上方找到CAD编辑器的图标，然后点击这个图标，进入到CAD编辑器的操作界面中去。2、进入到该界面之后，我们点击该界面左上角的文件下拉框内的打开或者是使用快捷键Ctrl+O，打开我们需要打开的CAD文件。3、点击该界面上方的绘制在下拉框内找到多线这个选项，并点击，或者是在命令中输入mline这个命令即可。4、在绘制多线的时候会出现一个弹窗，我们可以根据自己的需求在这个弹窗里面进行一些设置。5、可以在图纸上边任意的取点，进行多线的绘制....
赞 (23) 回复
CAD如何绘制多段线？
共0条回答 >
