溜溜问答 > 平面设计 > CAD问答 > CAD如何把散线合并成一个整体？
Wengxiu
Wengxiu
邀请你来回答
299人阅读 2020-08-13

CAD如何把散线合并成一个整体？

我要回答
1个回答

CAD如何把散线合并成一个整体

在使用CAD的过程中，很多时候我们需要把一条条散的线合并成一个整体，这样我们在移动的时候才不会落下一些线，另外有时候我们需要把一条条散的线组成的图形做成“块”，这时也是需要把散线合并成一个整体，下面给大家介绍一下如何把散线合并成一个整体。

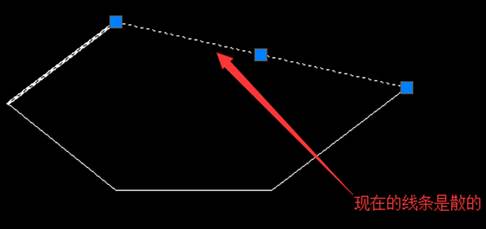

1、以下图的五边形为例。

CAD如何把散线合并成一个整体？

2、在命令行中输入“pe”。

3、任意选择一条线，然后选择合并命令“j”。

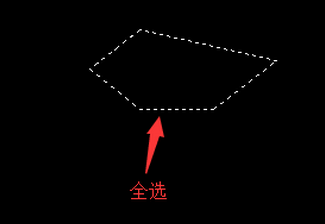

4、全选需要合并成整体的散线，再按“空格键”两下。

CAD如何把散线合并成一个整体？

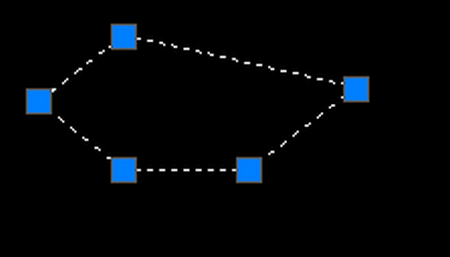

5、.单击线条出现下图效果，即说明合并完成。

CAD如何把散线合并成一个整体？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD中，怎 样把线合并成一个整体？
共3条回答 >
张悦： 这个问题说的不清楚，“两维图”可以有多个视向的图形来表达一个物体的几何形状，用机械制图方法绘制的工程图不就是“两维图”吗？“两维图”不等于是只有一个视向的图形，如果就只有一个视向的图形，则只能测量该视向图形的平面面积。所以我认为“两维图”能测量表面积。只是图形简单一点的，测量表面积容易一点。图形复杂一点的，测量表面积麻烦一点。
赞 回复
CAD中怎么把零散的线。变成一个整体？
共2条回答 >
糖糖： 1、首先打开电脑桌面上的CAD软件吗，界面如下。2、随便画一些零散的线条如下图。3、在命令行输入“pe"。4、任意选择其中一条线，然后选择命令"j"。5、再全选需要连成整体的散线，在敲击“空格键”两下。6、最后单击线条出现下图效果，链接成功了。注意事项：随着人工智能、多媒体、虚拟现实、信息等技术的进一步发展，CAD技术必然朝着集成化、智能化、协同化的方向发展。企业CAD和cims技术必须走一条以电子商务为目标、循序渐进的道路。
赞 回复
CAD怎么把散线连接成一个整体？
共1条回答 >
江彬： CAD怎么把散线连接成一个整体　　在使用CAD中，很多时候我们都要运用到把一条条散的.线，最后链接成一个整体，下面是我整理的CAD把散线连接成一个整体的方法，希望对你有帮助!　　1.打开CAD软件，界面如下：　　2.以一个五边形为例，讲解如何操作　　3.在命令行输入“PE"　　4.任意选择其中一条线，然后选择命令"J",　　5.再全选需要连成整体的散线，在敲击“空格键”两下　　6.单击线条出现下图效果，即链接成功;
赞 回复
CAD里面如何把散线连接成一个整体？
共1条回答 >
🏃🏻KyrA.： CAD制图中，有时候我们需要把多条不同直线，连接成一个整体，方便复制、修改等操作。下面我就来讲讲CAD里面把散线连接成一个整体的方法。01首先，我们打开CAD找一个图形做示例，如图所示，该图形是由4条不同直线组成的，我需要把这4条线连接成一个整体。02输入命令“pe”，按回车确认。03选择其中任意一条直线，屏幕上出现提示，“是否将其转换为多段线”，我们选择“Y”。04回车后，屏幕上会弹出如图所示菜单，我们选择“合并”。05然后，如图所示，根据提示把4条直线都选中，此时点击右键还会弹出第4步一样的....
赞 回复
CAD怎么把线合并成一个整体？
共1条回答 >
Facinate.設計.王奕雲： 低版本的就用pedit/合并j，高版本CAD直接合并j。合并后的线是多段线了
