CAD中如何旋转参照rotate命令?

我要回答
1个回答

CAD中如何旋转参照rotate命令

旋转的参照功能主要用处,就是使两条线变平行,即转为相同角度实际在普通直接旋转时,也是有参照的,参照线就是x轴,即0度。那么该如何操作呢?有需要的可以浏览一下小编列举的方法,如下:

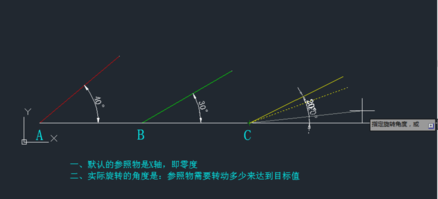

1、方法一:

选目标线(黄线),点击旋转,选择基点(黄线c点),点参照(或输入r),选黄线两端(以自己为参照),点“点”选项(或输入p),选绿线两端(即转为绿线的角度)

CAD中如何旋转参照rotate命令?

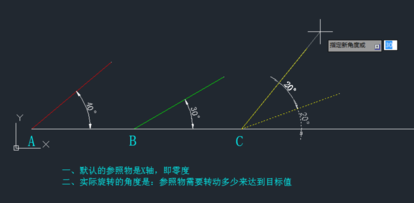

2、方法二:

选目标线(黄线),点击旋转,选择基点(绿线b点),点参照(或输入r),选黄线两端(以自己为参照),点绿线另一端,完成

CAD中如何旋转参照rotate命令?

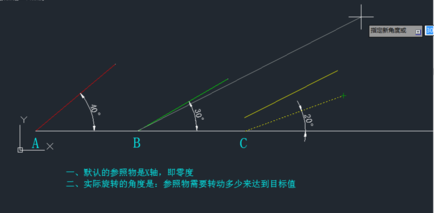

3、公式如下:

实际旋转的角度=输入值-参照线角度+目标线角度

不用参照的情况下,参照线就是x轴,即零度

不用参照的情况下,直接输入数值,结果=原角度+输入值

以自己为参照的情况下,结果就直接等于输入值

CAD中如何旋转参照rotate命令?

查看全部
2020-08-13
回复 采纳

相关问题

CAD旋转命令中的参照?
共2条回答 >
圣都装饰_JNC: 按我说的步骤来ro回车选择ab直线回车点a端点r回车点a端点在点b端点开始旋转,旋转过程中按shift,然后点击鼠标右键使用平行捕捉。(平行捕捉会用吧)旋转到于cd平行的位置。水平或者垂直线旋转到任意转度,是不需要使用参照旋转的,(楼上的方法就行)要把不同角度的线段旋转到水平或者垂直。可以使用参照旋转。记住开90度极轴捕捉。
回复
CSStransform中的rotate的旋转中心如何设置?
共2条回答 >
安徽非墨室内艺术设计工作室: 使用transForm-origin设置CSS3旋转中心,分别有两个参数,代表x和y轴的位置。旋转参考的零点:元素左上角的位置或者说盒子模型的左上角。参考点的坐标线:向右的x轴和几何x轴一样取正值,向下的y轴和几何y轴相反取正值,图解如下:CSStransForm中的rotate的旋转中心设置有两种:1.使用关键字设置位置transForm-origin:centerbottom;第一个参数可选center、left、right。分别代表盒模型几何横向中间,横向左侧,横向右侧第二个参数可选cen....
回复
CAD旋转命令中的参照
共2条回答 >
Camille蜜: 按我说的步骤来ro回车选择ab直线回车点a端点r回车点a端点在点b端点开始旋转,旋转过程中按shift,然后点击鼠标右键使用平行捕捉。(平行捕捉会用吧)旋转到于cd平行的位置。水平或者垂直线旋转到任意转度,是不需要使用参照旋转的,(楼上的方法就行)要把不同角度的线段旋转到水平或者垂直。可以使用参照旋转。记住开90度极轴捕捉。
回复
CAD中旋转命令中的参照怎么用?谢谢?
共2条回答 >
苗苗: 1、打开CAD,做两条相交辅助线。注意:参照旋转的前提是二者要有交点,才能让前者参照后者来旋转。2、选中要旋转的直线。3、输入命令"ro".4、再输入参照命令”r“。5、指定参照角。6、第一点指定为交点。7、第二点指定为要旋转的直线的另一点。8、指定新角度。给选中的这条指定新的角度,也就是选择参照。9、选择参照直线的另一点。10、完成。这样就把上面的线旋转到了下面这条线的方向上,二者完全重合。注意事项:参照旋转首先要注意二者一定要有交点。
回复
CAD旋转命令中参照r怎么用?
共1条回答 >
🐷: 1、电脑打开AutoCAD2007版本。2、打开CAD之后,先画两个图形。3、画好图形后,输入旋转命令RO,然后按空格键确定命令。4、确定旋转命令后,选择旋转对象。5、选择旋转对象后,指定旋转基点。6、指定旋转基点后,在命令栏输入参照命令R,按空格键确定。7、确定参照命令后,输入参照角度。8、输入参照角度后,按空格键确定就可以了。
(29) 回复
