溜溜问答 > 平面设计 > CAD问答 > CAD尺寸标注如何去掉小数点后面的很多0？
Wengxiu
Wengxiu
邀请你来回答
751人阅读 2020-08-13

CAD尺寸标注如何去掉小数点后面的很多0？

我要回答
1个回答

对于新安装的CAD软件，所有的参数都是默认设置的，我们在使用标注的时候会发现这样一种情况，就是标注的尺寸小数点后面有很多零，即使是整数标注出来也是带小数点的，那么这种情况如果需要去掉小数点后面的零该怎么办呢？

下面小编就来介绍一下小数点后消0的方法。

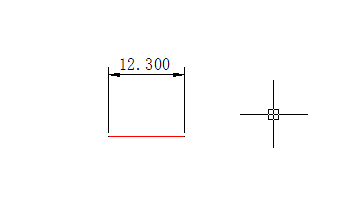

1、首先，大家打开中望CAD软件，此时标注如图所示

CAD尺寸标注如何去掉小数点后面的很多0？

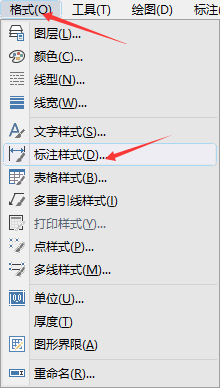

2、在菜单栏中选择【格式】选项，在下拉菜单中点击【标注样式】按钮

CAD尺寸标注如何去掉小数点后面的很多0？

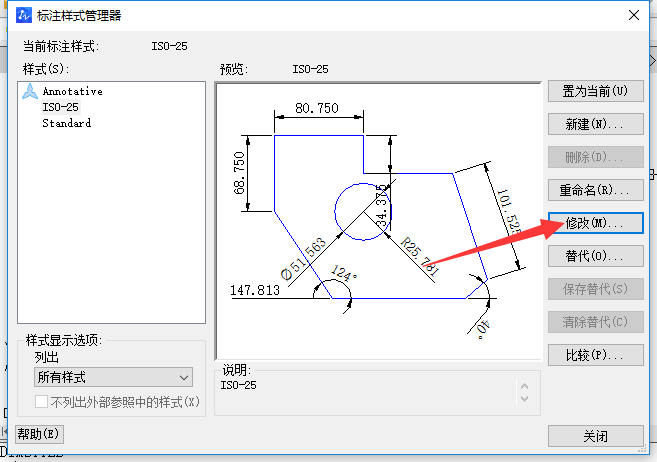

3、在弹出的对话框中点击【修改】按钮

CAD尺寸标注如何去掉小数点后面的很多0？

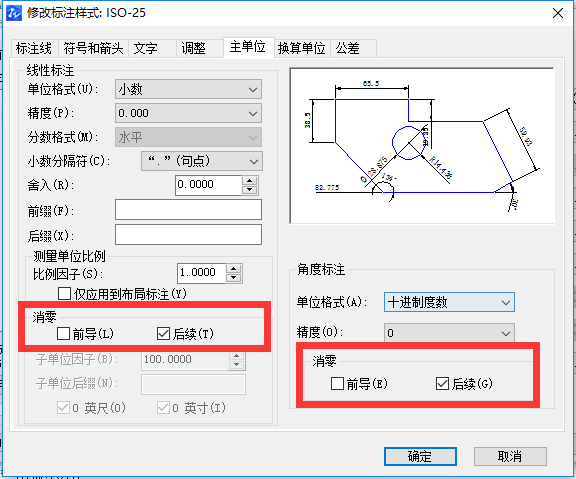

4、此时弹出【修改标注样式】的对话框，选择【主单位】选项卡，勾选线性标注和角度标注选项组中的【消零】-【后续】复选框，然后点击确定

CAD尺寸标注如何去掉小数点后面的很多0？

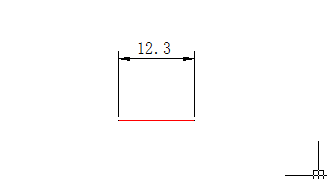

5、设置完成之后，CAD软件中的标注数字小数点后面的零就去掉了

CAD尺寸标注如何去掉小数点后面的很多0？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD图纸尺寸标注中小数点后的0怎么去掉？
共3条回答 >
不懂得爱情： 在标注样式里的单位设置有一个选项精确到0就可以啦
赞 回复
怎么去掉AutoCAD标注中小数点后面的0，如标注为3.0，怎么去掉3后面的0？
共2条回答 >
🦄： 1、点格式，选择标注样式。2、找到需要修改的标注样式，点修改。3、在主单位里面，找到消零，不勾选后续，点确定即可。
赞 回复
CAD怎么去掉标注尺寸中的小数点？？
共1条回答 >
长盈装饰： CAD怎么去掉标注尺寸中的小数点？CAD标注中的小数点数据，想要删除小数点及以后的数据，让标注成为整数，下面我们就来看看详细的教程。1、如图，该图的尺寸标注精确到小数点后两位，现在要把它精确到整数。2、点击工具栏的【标注】-【标注样式】3、就会弹出标注样式管理器对话框，点击【修改】4、点击【主单位】，把线性标注精度设为“0”，角度标注精度设为“0”，消零，勾选【后续】，然后【确定】如图所示。5、回到标注样式管理器对话框，点击【置为当前】-【关闭】6、这样就可以达到，精确到整数的数值。以上就是CA....
赞 回复
怎么去掉CAD标注的尺寸数值小数点后末尾带的？
共1条回答 >
唯美建设＆斌13723258828： 怎么去掉CAD标注的尺寸数值小数点后末尾带的0新安装CAD后经常会出现这样的情况，就是标注一个尺寸后本来数值是整数但是标注出来带小数点并且小数点后带很多0，有的小数末尾也带0，如下图：这样显示不影响尺寸值的大小但是视觉上看清来觉得不太舒服，应该怎么调整呢？方法如下：1.快捷键d或菜单栏选择：注释---标注样式。2.在打开的标注样式对话框选择当前需要修改的尺寸比如上图中60.000尺寸所应用的标注样式名点击“修改”。3.选择“主单位”选项并把下图中所示的后续前面打上勾。右边这个是针对尺寸标注，左边....
赞 回复
CAD标注尺寸怎么去掉小数点？
共1条回答 >
A～娟～： 输入命令ddim回车键确认-弹出对话框-点选左边你要的样式-然后再点右边的修改-点主单位下面的精度选择0-点下方确认就可以了，你再标注就全是整数没有小数点.
