溜溜问答 > 平面设计 > CAD问答 > CAD中如何快速给图形缩放比例？
Wengxiu
Wengxiu
邀请你来回答
242人阅读 2020-08-13

CAD中如何快速给图形缩放比例？

我要回答
1个回答

在使用CAD绘图的时候，我们可能会需要按照一定的比例将图形进行缩放，今天介绍一个简单的图形缩放方法。

1、首先，大家打开CAD软件

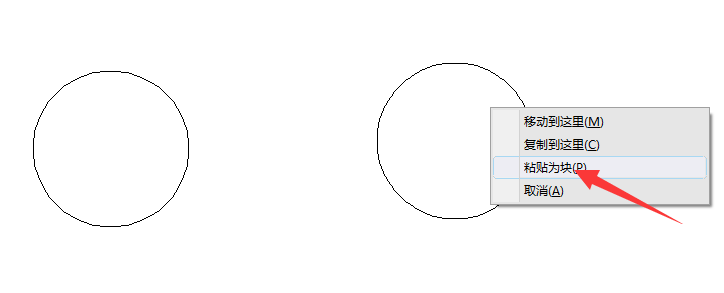

2、将要缩放的图形保存为块，可以鼠标右键拖动图形粘贴为块

CAD中如何快速给图形缩放比例？

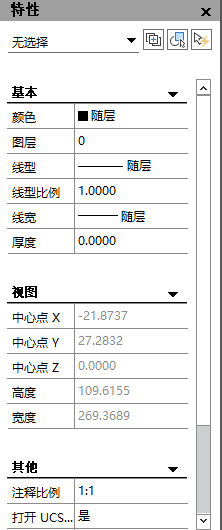

3、点击【修改】-【特性】按钮，打开【特性】选项板

CAD中如何快速给图形缩放比例？

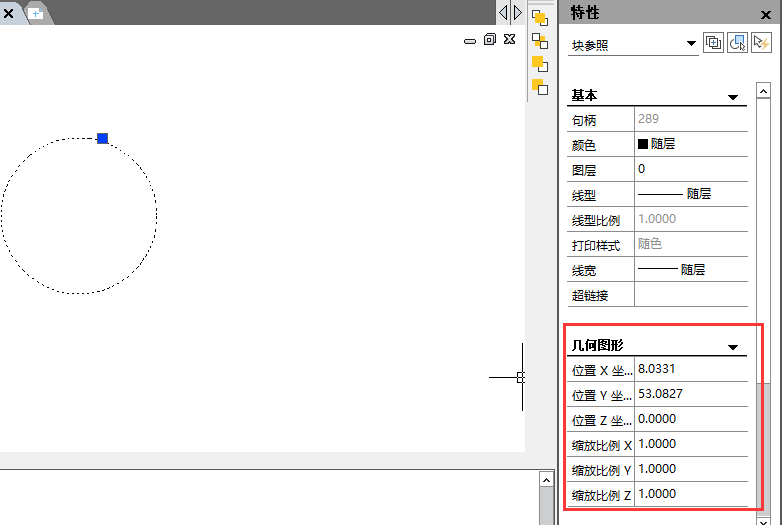

4、在CAD中用鼠标框选需要缩放的图形，此时【特性】选项板显示如图

CAD中如何快速给图形缩放比例？

5、在缩放比例x/y/z后面的文本框中直接输入缩放比例（z轴在三维视图中显示，这里以二维图形为例）

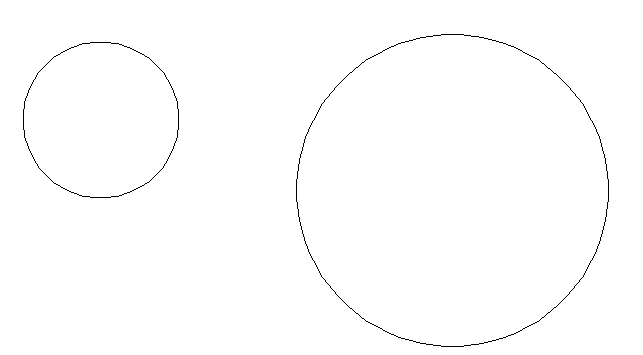

（1）如果xy缩放比例相等，则是等比缩放

CAD中如何快速给图形缩放比例？

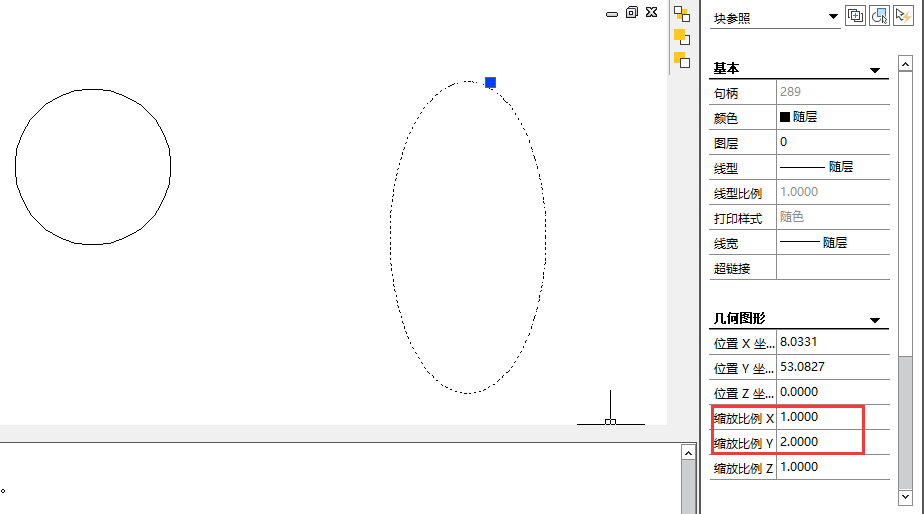

（2）如果xy缩放比例不一样，则是不等比缩放

CAD中如何快速给图形缩放比例？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD软件中如何按比例因子缩放图形？
共2条回答 >
 钛玛赫设计师-周庆涵： 按比例缩放建议使用sc命令大致步骤如下：输入快捷命令:sc回车选中要缩放的图形，回车指定基点（是你要以这个点为基准点进行缩放）输入比例因子（大于1是进行放大，小于1是进行缩小）回车即可完成sc还可以按照参照缩放，要灵活运用，不懂请追问
赞 回复
CAD中如何根据参照来缩放图形比例？
共1条回答 >
吶、陽光： 在之前的文章中，小编向大家介绍了CAD中的参照，包括外部参照的概念和应用等，大家应该已经有一定的了解了。一般来说，CAD图形如果要缩放比例，有个参照的话是更好的，可以防止错误的产生，提高绘图效率。大家如果不知道怎么在CAD中按参照缩放图形比例，可以参考下面的步骤。第一步，绘制一个半径值任意的圆，然后多重复值，画出另外的圆。第二步，进行草图设置。单击【工具】——【草图设置】，弹出一个相应的对话框，在“捕捉和栅格”里勾选“启用捕捉”和“极轴捕捉”。然后切换到“极轴追踪”中，将增量角设置成60度（正三....
赞 回复
CAD怎样缩放图形比例因子？
共1条回答 >
A ℡ 　 Faith°： 　　当图形需要进行缩放时，我们有很多种方法可以解决，比如说修改标注的比例因子。那么大家知道CAD怎样缩放图形比例因子的吗?下面是我整理的一些关于CAD怎样缩放图形比例因子，供您参阅。　　CAD缩放图形比例因子的方法　　1.先打开“标注样式”命令(快捷键D)，点“新建”创建一个标注样式，点继续。　　2.在弹出的样式修改框中选择主单位下的比例因子，修改图形缩放的比例点确定。　　3.最后用这个标注缩放的图形就可以了。　　知识拓展：CAD用云线命令画波浪线....
赞 回复
CAD如何调节填充图形的缩放比例？
共1条回答 >
Sunshine： 在使用CAD绘制图形之后，我们常常需要为图形填充需要的图案，有时在填充图案后需要调节图案的大小，此时该怎么办呢，下面我们就来看看在CAD中是如何调节填充图案的缩放比例的吧。方法/步骤1、打开CAD之后，我们在它的绘图菜单哪里找到矩形选项，如图所示：2、选择矩形选项之后，我们在绘图区里绘制出一个矩形图形，如图所示：3、绘制好矩形之后，我们再在绘图菜单区里找到填充选项，如图所示：4、点击填充选项之后，我们再在填充选项的菜单区里找到需要的填充图案，如图所示：5、选择填充图案之后，我们点击刚刚绘制的矩形....
赞 回复
CAD中如何根据已知图形缩放比例？
共1条回答 >
鑫雅： CAD软件有一个等比缩放的命令：sc，下面有一个比例放大的选项，用这一个功能就可以指定尺寸缩放图形。
赞 (7) 回复
