CAD如何使多段线变光滑?

我要回答
1个回答

在CAD的绘图过程中,有时候会发现我们创建的多段线不符合我们的要求,需要重新换成平滑的曲线,那大家知道如何把多段线变得光滑吗?

接下来,就跟着小编一起来看看如何把多段线变得平滑吧

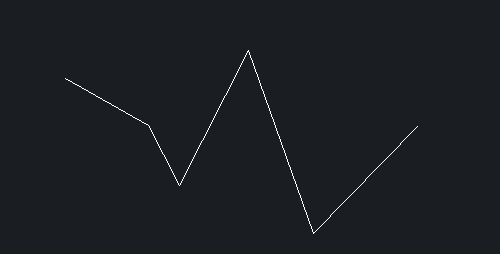

1、首先,大家打开中望CAD软件,再打开需要将多段线变平滑的图纸文件

CAD如何使多段线变光滑?


2、在命令行中输入pe指令,按下空格键

3、根据CAD软件中命令行出现的指示完成相应的操作,选中我们需要进行编辑修改的多段线

CAD如何使多段线变光滑?

4、在如下图所示的输入选项提示中,我们选择“拟合”的方式,输入f指令,按下空格键确认

CAD如何使多段线变光滑?

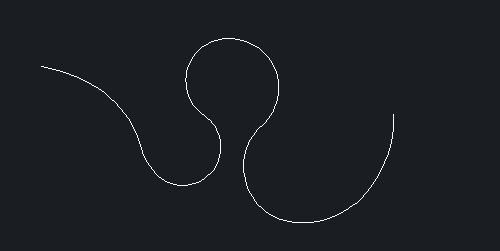

5、这样,我们就可以发现,刚刚的多段线变得光滑了

CAD如何使多段线变光滑?


查看全部
2020-08-13
回复 采纳
