溜溜问答 > 平面设计 > CAD问答 > CAD如何确定圆弧的圆心和半径？
Wengxiu
Wengxiu
邀请你来回答
355人阅读 2020-08-13

CAD如何确定圆弧的圆心和半径？

我要回答
1个回答

在CAD的使用过程中，有时候想要确定圆弧的圆心跟半径，那该怎么进行操作呢？

今天，小编就为大家讲解一下如何确定圆弧的圆心和半径，一起来看看吧

1、首先，大家打开中望CAD软件

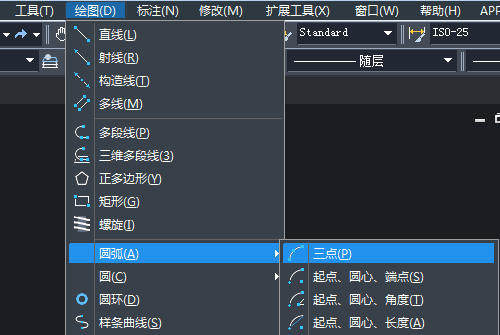

2、点击“绘图”-“圆弧”-“三点”按钮，启动画圆弧的命令操作

CAD如何确定圆弧的圆心和半径？

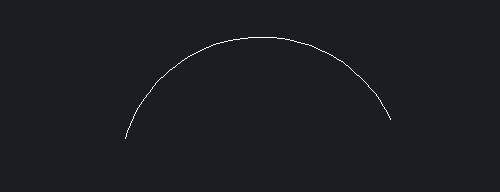

3、绘制圆弧，执行结果如下图所示

CAD如何确定圆弧的圆心和半径？


4、点击CAD软件界面上方的“标注”-“半径”选项

CAD如何确定圆弧的圆心和半径？


5、根据命令行出现的指示完成相应的操作，选定圆弧为对象

CAD如何确定圆弧的圆心和半径？

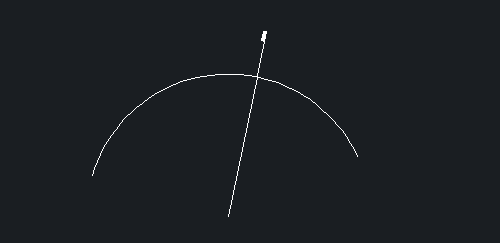

6、选取对象之后，点击鼠标左键，就得到了半径标注

CAD如何确定圆弧的圆心和半径？

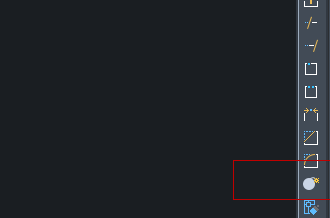

7、这时候，我们再点击界面右方的“分解”按钮

CAD如何确定圆弧的圆心和半径？

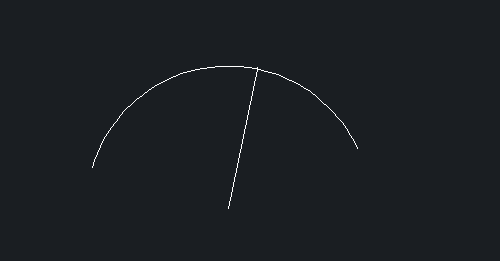

8、将标注进行分解后，删除多余部分留下半径。这样，圆弧的圆心和半径就出来了

CAD如何确定圆弧的圆心和半径？
