CAD如何绘制四人桌椅？

本文主要结合CAD二维绘图工具和简单编辑命令绘制四人桌椅，已达到熟悉巩固CAD各种工具使用的目的。

1、首先，大家打开中望CAD软件

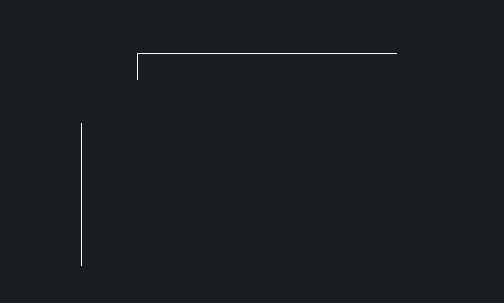

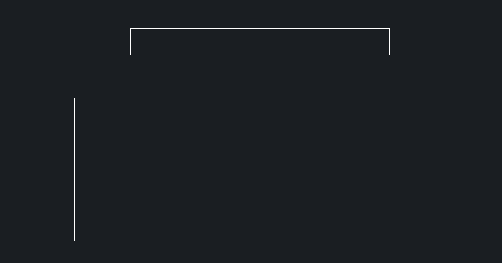

2、点击【绘图】-【直线】命令，绘制如图所示的椅子初步轮廓

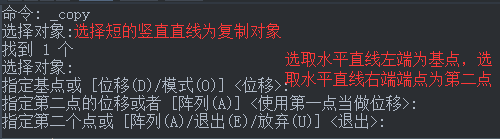

3、点击【修改】-【复制】按钮，复制竖直直线，命令窗口显示输入如下：

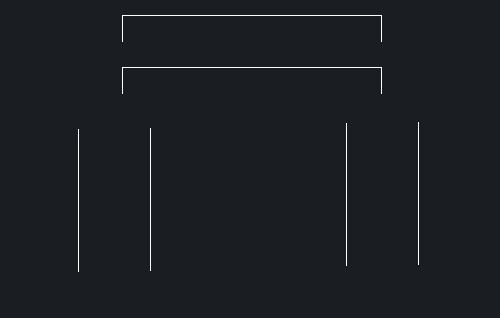

4、得到下图

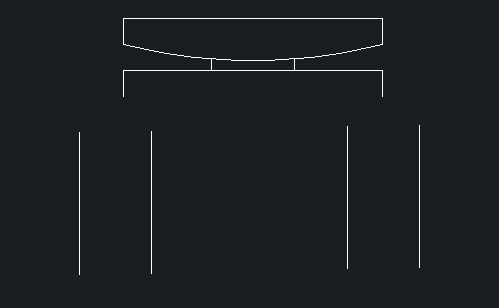

5、重复【复制】命令，依次绘制椅子的轮廓线

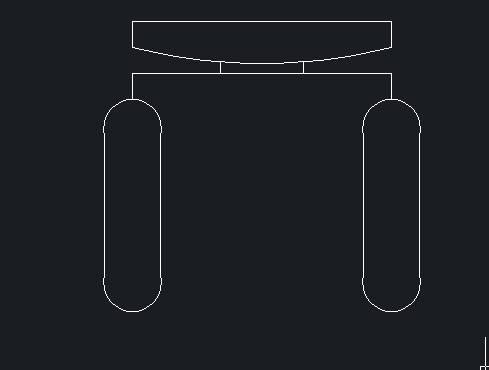

6、点击【绘图】-【圆弧】-【三点】按钮，绘制椅背的轮廓，然后点击【绘图】-【直线】按钮，绘制一条竖直线，再用镜像命令绘制另一条竖直线，结果如图所示

7、点击【绘图】-【圆弧】-【三点】按钮，绘制扶手上的圆弧，远离椅背那一端的圆弧可以用镜像命令完成

8、执行【直线】命令，绘制竖直段线，另一端用镜像命令完成

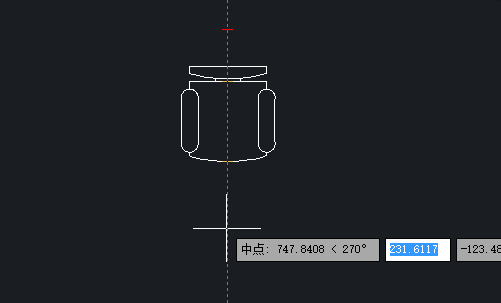

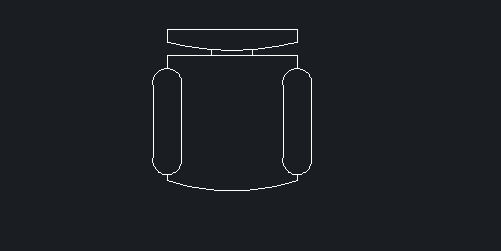

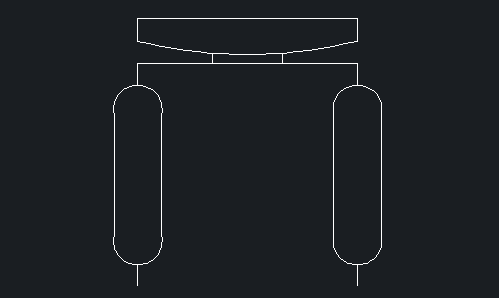

9、执行【圆弧】命令，绘制如图所示圆弧，此时椅子就绘制好了

10、执行【圆】命令，绘制桌子，以椅子为参照，将圆心置于椅子对称线上，然后绘制大小合适的两个同心圆

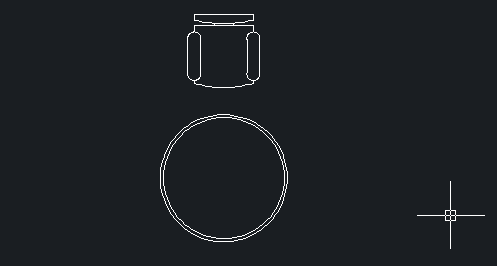

11、绘制结果如图

12、点击【修改】-【阵列】按钮，在【阵列】对话框中选择环形矩阵，然后选择椅子为阵列对象，选择同心圆的圆心为中心点，设置项目总书为4，填充角度为360度，点击确定

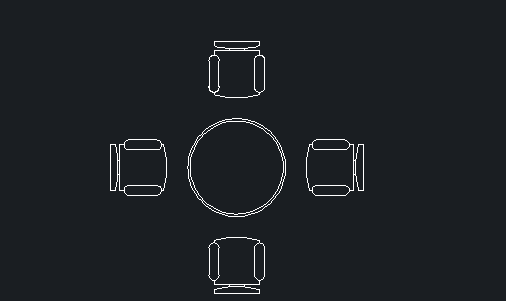

13、最后在CAD中就绘制出了如图所示的四人桌椅
