溜溜问答 > 平面设计 > CAD问答 > CAD如何通过切线交点绘制曲线？
Wengxiu
Wengxiu
邀请你来回答
224人阅读 2020-08-13

CAD如何通过切线交点绘制曲线？

我要回答
1个回答

CAD如何通过切线交点绘制曲线

曲线要素给了交点坐标和切线方位角，我们该如何绘制曲线呢？

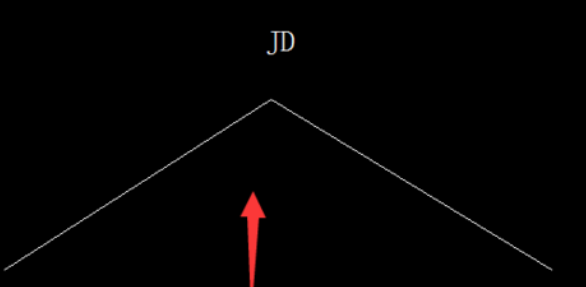

1.已知条件如下图所示：

CAD如何通过切线交点绘制曲线？

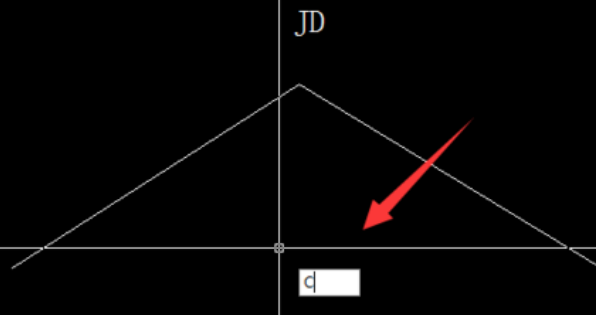

2.输入画圆命令，“c”，回车。

CAD如何通过切线交点绘制曲线？

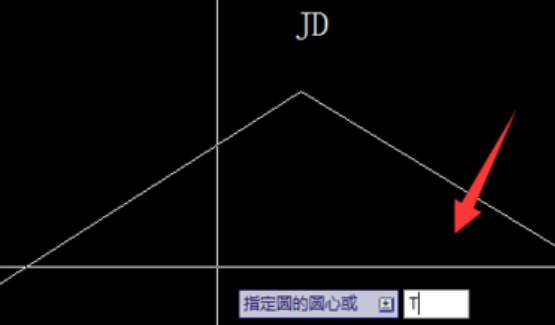

3.输入命令“t”，回车。

CAD如何通过切线交点绘制曲线？

4.指定圆的第一个切点。

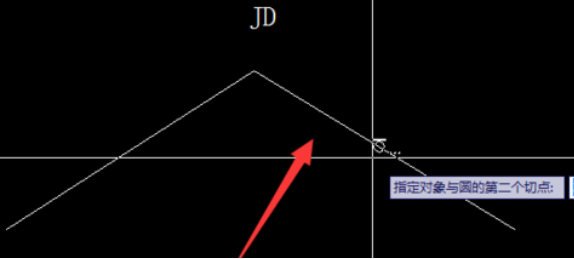

5.指定第一条切线上的任意一点。

CAD如何通过切线交点绘制曲线？

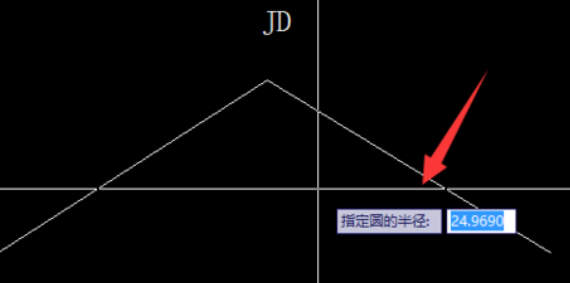

6.指定相切圆的半径，回车。

CAD如何通过切线交点绘制曲线？

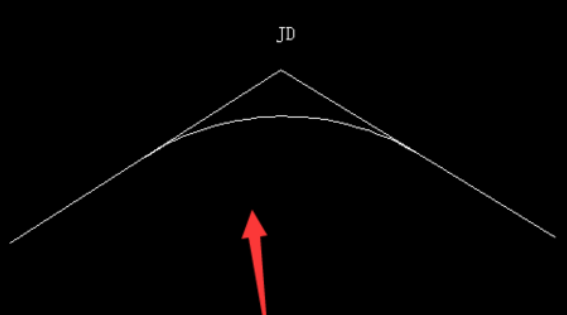

7.就可以得到一个相切的圆；对其进行修剪，就可以得到想要的曲线。

CAD如何通过切线交点绘制曲线？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD如何根据切线和切线交点，圆的半径画圆弧？
共2条回答 >
清宝🙈： 简单点的用圆角_fillet，设置下就ok。不是专业的，不会什么快捷键，先画好一圆切任意一线a，在画出两条切线的角平分线，通过圆心画出平行与a的线段，把圆心移动到角平分线与线段的交点上，最后修剪即可。
赞 (1) 回复
CAD中怎么根据切线交点绘制曲线？
共1条回答 >
昊： 在CAD的线路放样中，经常会遇到，曲线。曲线要素给了交点坐标和切线方位角，怎么画曲线了？这次我们就来简单的介绍下：1.已知条件如图所示：2.输入画圆命令，“c”，回车。3.输入命令“t”，回车。4.指定圆的第一个切点。5.指定第一条切线上的任意一点。6.指定第一条切线上的任意一点。7.指定相切圆的半径，回车8.就可以得到一个相切的圆。9.利用修建工具，对其进行修剪，可得到想要的曲线。以上就是我们提供给大家的教程步骤了。
赞 回复
CAD制图软件中怎么根据切线交点绘制曲线？
共1条回答 >
苏科文： 浩辰CAD制图软件中根据切线交点绘制曲线的操作步骤如下：1、首先打开浩辰CAD，然后在命令行输入画圆命令：c，按回车键确认。2、输入命令：t，按回车键确认。3、指定圆的第一个切点。4、指定第一条切线上的任意一点。5、指定第一条切线上的任意一点。6、指定相切圆的半径，回车7、就可以得到一个相切的圆。8、利用修剪工具，对其进行修剪，可得到想要的曲线。
赞 回复
CAD中怎么根据切线交点画曲线？
共1条回答 >
武汉创悦新艺--李宏伟： cad中怎么根据切线交点画曲线　　在线路放样中，经常会遇到，曲线。曲线要素给了交点坐标和切线方位角。下面是我整理的'cad中根据切线交点画曲线的方法，希望对你有帮助!　　1.已知条件如图所示：　　2.输入画圆命令，“c”，回车。　　3.输入命令“t”，回车。　　4.指定圆的第一个切点。　　5.指定第一条切线上的任意一点。　　6.指定第一条切线上的任意一点。　　7.指定相切圆的半径，回车　　8.就可以得到一个相切的圆。　　9.利用修建工具，对....
赞 回复
CAD切线怎么画，CAD中的切线如何绘制？
共1条回答 >
58927： 打开CAD，随意绘制一个圆，我们知道切线就是和半径垂直的线。现在我们握简要在圆上任意一点画一条切线。首先，输入直线指令L，确定后，按住CTRL键不放，再点击鼠标右键，在弹出的菜单中选段散择切点。鼠标移段燃裤动到圆上任意一点，画出的直线就是圆的切线。
赞 回复
