溜溜问答 > 平面设计 > CAD问答 > CAD中如何进行图形旋转？
Wengxiu
Wengxiu
邀请你来回答
277人阅读 2020-08-13

CAD中如何进行图形旋转？

我要回答
1个回答

我们在使用CAD软件时可能需要使用命令对已经画好的图形进行不同角度的旋转操作，那如何进行图形旋转呢，今天我们来学习一下，具体步骤如下：

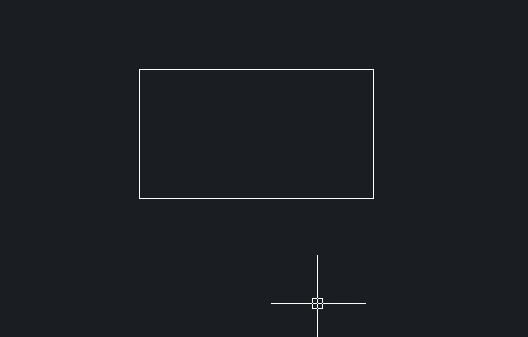

1、打开CAD软件，在绘制区域绘制一个矩形，矩形的绘制可以通过rec快速绘制

CAD中如何进行图形旋转？

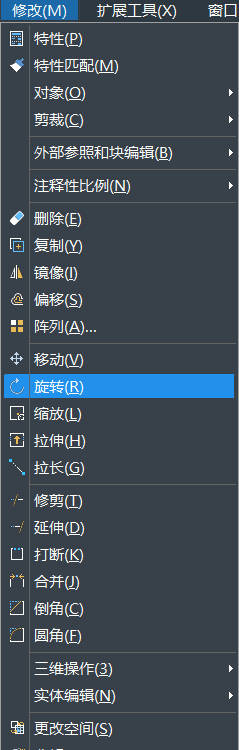

2、单击“修改”工具栏中的“旋转”按钮（或者输入快捷命令“ro”）。

CAD中如何进行图形旋转？

CAD中如何进行图形旋转？

3、选取要旋转的对象并选择基点。

4、输入指定的角度值，则所选对象将绕指定基点进行旋转。这样旋转操作就完成了。

注意事项：将对象调整一定的角度之外，该工具还可以在旋转l到新对象的同时保留源对象。

今天关于在CAD中如何进行图形旋转的分享较简单，但是也对图形的绘制有一定的帮助，希望大家可以学习掌握。

查看全部
2020-08-13
赞 回复 采纳

相关问题

PS中如何调整图形的中心并进行旋转复制？
共4条回答 >
还： ctrl+T
赞 (1) 回复
在CAD中如何进行 旋转复制？
共2条回答 >
以后改个好名字： 1、电脑打开CAD2007版本软件。2、打开CAD之后，先画一根直线。3、画好线之后，输入旋转命令ro，按空格键确定。4、确定旋转命令之后，选择旋转对象，然后指定旋转基点。5、指定基点之后，输入复制命令c，按空格键确定。6、确定复制命令之后，输入选择角度，按空格键确定。7、最后旋转复制的线就出来了。
赞 回复
CAD中图形怎么进行旋转90？
共2条回答 >
-小叮当-👼： 选中图形——ro——空格——点击旋转中心点，输入角度时，正数位逆时针旋转，90。负数为顺时针旋转，-90。旋转不出来的用镜像，mi——空格
赞 回复
CAD中如何旋转图形？
共1条回答 >
AhWeiKinWy： 在制图的时候时常需要对图形进行偏移、旋转等操作，有些初学者可能会有些陌生，尤其是在偏转角度不确定的时候该怎么办呢？比如下图，要怎么把矩形1旋转至2所示的角度？今天就来学习下CAD怎么旋转图形。首先将矩形选中，在命令行中输入ro快捷键，然后单击空格键。进行基点的指定，此时命令板中会出现命令，选择参照（r），空格确定。此时就会发现命令板中显示“指定参照角”；接下来进行旋转点的指定，鼠标单击分别选择矩形下方左右两个点；如下图所示，此时命令板中会出现“指定新角度”，选中新角度的另一边就完成矩形旋转操作啦....
赞 回复
如何旋转CAD中的图形？
共1条回答 >
白衬衫： 当我们在使用CAD绘图时候，我们有时候会想要旋转一个图形或是一个图块，有时候旋转个半天，还是没有旋转到自己想要的图形。如何去快速的旋转自己的图形到自己需要的地方呢？我们来看看下面的步骤证不能帮到你们呢？我们举个简单的例子，参考下图。1、我们首先选中要旋转的矩形，快捷键【ro】，然后空格，如下图。2、然后选中一个基点，如图所示，命令版上会出现命令，我们选择r，空格，如下图。3、命令版出现的是指定参照角，如下图所示。
赞 回复
