CAD里面如何做三维效果图？

具体操作步骤如下：

一、打开CAD软件后，先在工具菜单中调出”视图“工具条，可辅助做3维图转换视角用。

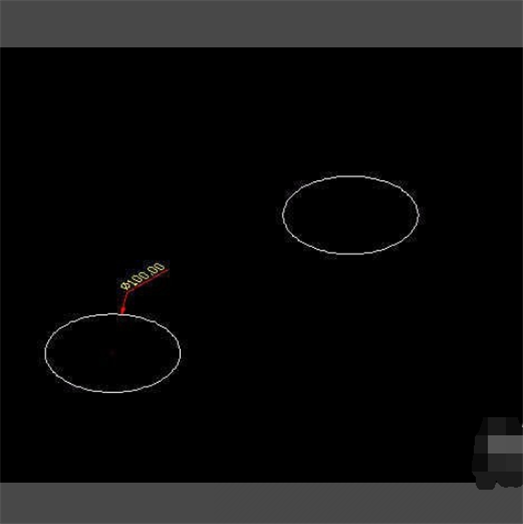

二、这里依绘制一个同心圆柱为例，先画好直径100的圆。并多复制一个圆，为了便于区分看差异。

三、在命令栏输入ext（拉伸）并回车键按一下，选择画好的圆并回车键按一下，此时出现拉伸状态，输入200为担伸的高度并回车确认即画好圆柱。

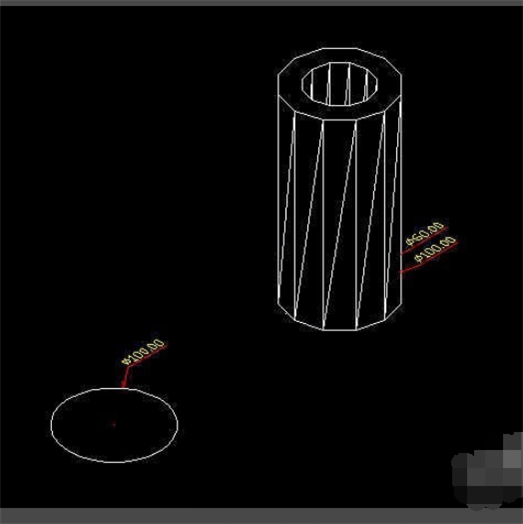

四、接着画同心圆中心的圆孔，一样要先画一个直径60的圆，同上方法输入ext拉伸命令并把小圆拉伸到200高。

五、这时要通过一个修剪命令”SU“，选择外圆并回车一下，接着再选择里面的小圆再回车下就可以把小圆挖空，输入hh我们消影看下效果。

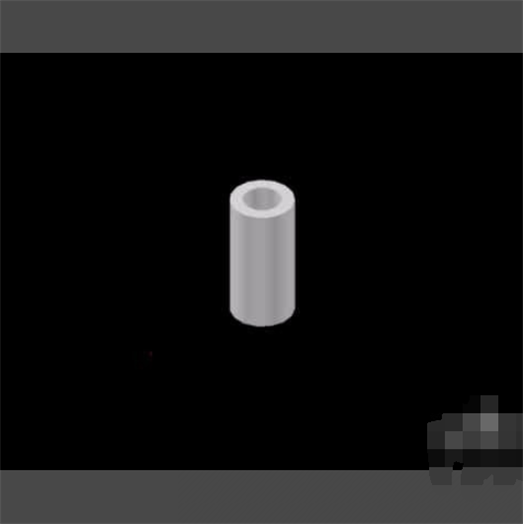

六、再输入命令”r“回车两次渲染，效果如图。

CAD里面做三维效果图的具体操作步骤如下：

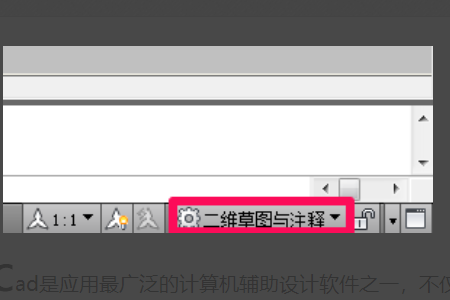

1、首先打开CAD，点击右下角“二维草图与注释”选项。

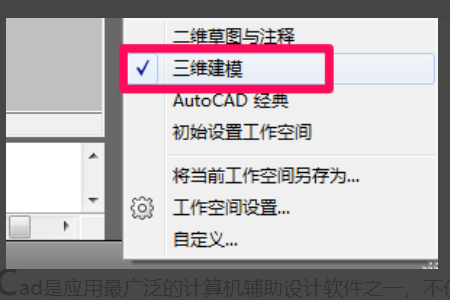

2、然后在该页面中点击选择“三维建模”选项。

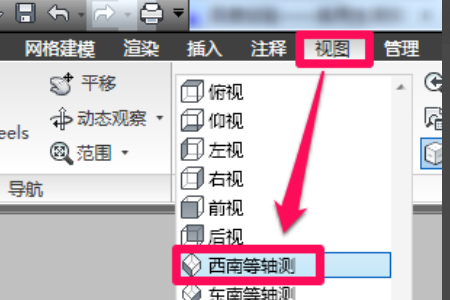

3、之后在“视图”菜单中点击“西南等轴测”选项。

4、然后在“渲染”菜单中点击“概念”选项。

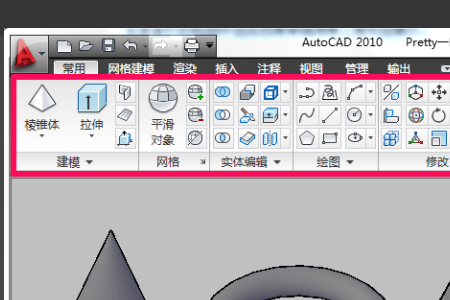

5、最后在该页面中点击长方体、拉伸等工具即可用CAD画三维图了。
