UG建模时怎么画相贯体?

我要回答
1个回答

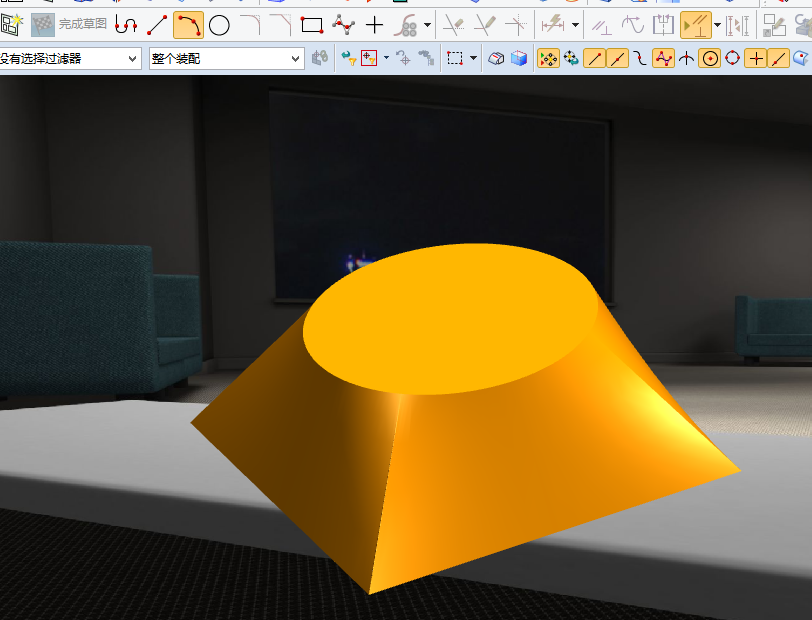

相惯体是指什么体呢?是否是指如下图一样,上面的形状与底部形状不相同的相贯体呢?

UG建模时怎么画相贯体?

如上图中的零件,需要先构建其线,然后才能使用曲线组设计出来;有时间截个你的图形说明下,我在帮你补充回答;

查看全部
2021-05-13
回复 采纳

相关问题

UG4.0中两体相贯处圆角用什么命令作出?
共3条回答 >
Mushir: 哥们是外行吧,在我空间有教程,你自己多学吧,
(1) 回复
怎么画相贯线?
共3条回答 >
探索者: 用辅助平面画相贯线:1、形体分析参与相交的是哪两个回转体。所示的为轴线垂直相交的两圆柱体参与相贯。2、分析相贯线的三面投影。所示,两相贯的圆柱其相贯线的水平投影积聚为小圆周、侧面投影夹在小圆周中的那段大圆弧线上。3、求相贯线上的特殊点。俯视可知相贯线上的最前、最后点1、2;最左和最右点3点和4点。4、四个特殊点的侧面投影;它们的正面投影如图所。5、用辅助平面法求一系列中间点。辅助平面与两回转体相交的交线的交点是辅助平面、两回转面的三面的公共点。辅助平面的选择原则就是平面与两回转体同时相交的交线为....
(826) 回复
相贯线 CAD中,相贯线如何画?
共1条回答 >
萧樟: 打开三维捕捉,找交点。或者自己根据画法几何画。
回复
CAD相贯线怎么画?
共1条回答 >
NPC:   CAD画法编辑正交的情况如果两个圆柱体是是正交,那么相贯线是标标准的椭圆弧,应该很好画。下面我给大家整理了关于cad相贯线绘制的方法,希望大家喜欢。  cad相贯线绘制的方法步骤:  两曲面立体相交,其交线是两曲面立体的共有线,该线也叫相贯线,相贯线上的点是两曲面立体的共有点。  一、表面取点法  两个回转体相交,如果其中一个回转体的轴线是垂直投影面的圆柱,则圆柱在该投影面上的投影积聚为一圆,而相贯线的投影也就重合在该圆上。利用表面上取点的方法求相贯的其它投影。  例题:已知两圆柱的三面投影....
回复
CAD怎么画相贯线?
共1条回答 >
我是一只小cat: 操作步骤如下:1、现在我们以“一个半径为10和一个半径为13的流道相交”为例进行说明2、首先以大圆的半径为半径(即13),以小径与大径相交的左侧的交点为圆心画一个圆圆。3、同样的以大圆的半径为半径(即13),以小径与大径相交的右侧的交点为圆心再画一个圆如图黄色圆。4、接下来再以上面画的两个圆的交点为圆心,以大圆的半径为半径(即13)画第三个圆如图绿色圆。5、最后我们将多余的线删除或修剪掉,留下如图所示的绿色的圆弧线,即为相贯线。到此CAD中相贯线的画法就圆满完成了
(8) 回复
